Компания ТЭККОС изготавливает стальные переходы диаметром от 15 до 1620 мм и давлением до 32 МПа.

Купить переходы стальные - tks@tekkos.ru

  • сталь 3, 20 (углеродистые)
  • сталь 09Г2С, 17Г1С (низколегированные)
  • сталь 13ХФА (коррозионностойкие)
  • сталь 15Х5М, 12Х1МФ (жаропрочные)
  • сталь 12 (08)Х18Н10Т, (08) 10Х17Н13М2Т (нержавеющие)
  • изготовление деталей по размерам и марке стали Заказчика

Скачать ГОСТ 17378-2001 в формате PDF

Типы поставляемых переходов

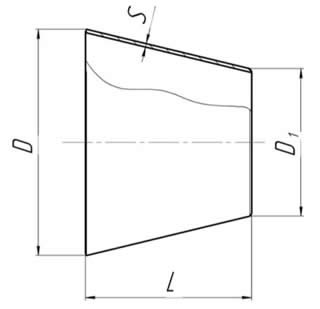

Переходы стальные - соединительные детали трубопровода, предназначенные для герметичного соединения участков трубопроводов различного диаметра.

Переходы бесшовные.

Концентрические переходы, как правило, устанавливаются в горизонтальном трубопроводе. Эксцентрические - в вертикальном. Переходы стальные применяются как при воздушной, так и при подземной прокладке. Соединение с трубой, как правило, осуществляется сваркой. Способ изготовления может быть холодной или горячей штамповкой.

Для эксплуатации в мало- и среднеагрессивных средах с низким давлением применяются переходы из углеродистой стали 09Г2С, ст.3, ст.10, ст.20. Для трубопроводов с рабочей агрессивной средой используются переходы из стали 10×17н13м2т, 15ХМ, 15Х5М, 12(08)Х18Н10Т.

Максимальное рабочее давление: до 16 Мпа. Наибольший диаметр по регламенту: 530 мм. Температура от - 70 °С до + 450 °С . Изготавливаются по ГОСТ 17378-01, либо по ТУ, в зависимости от конструктивных требований Заказчика.

Переходы сварные листовые.

Сварные переходы изготавливаются из листовой стали, путем раскроя, вальцовки и последующей сварки заготовок, имеют один или два сварных шва. Переходы сварные также изготавливаются концентрическими, либо эксцентрическими.

Используются в трубопроводах большого диаметра 325 - 1620 мм, с небольшим давлением - до 2,5 МПа. Чаще всего изготавливаются по стандартам: ОСТ 36-22-77 (для нефтепроводов) и ОСТ 34 10.753-97 (для трубопроводов воды и пара).

Изготовление переходов по чертежам

Переходы бесшовные Переходы сварные

ГОСТ 17378-2001

ОСТ 34-10-753-97

ТУ 1462-003-50725464-2010

ОСТ 36-22-77

ТУ 1462-203-014-7016-2001

ТС 585 серия 5.903-13

ТУ 1468-010-593377520-2003

ТУ 1462-001-88189979-2012

ТУ 1462-002-88189979-2012

Сферы применения

  • Предприятия нефтегазовой, химической, нефтехимической промышленности.
  • Промышленные трубопроводные магистрали любого назначения.
  • Водопроводные системы, ЖКХ, городские водоканалы.
  • Энергетика: ТЭЦ, ТЭС, ГРЭС, АЭС.
  • ГОКи, металлургические заводы, машиностроительные предприятия.
  • Портовые, транспортные, логистические комплексы.
