Отводы с приварными катушками






Купить отводы с катушками, направьте заявку- tks@tekkos.ru
- Диаметр Ду от 25 до 1620 мм
- Давление до 50 МПа
- Температура рабочей среды от -70 до +450°C
- Марка стали ст. 20, 09Г2С, 13ХФА, 15Х5М, 12Х18Н10Т, 10Х17Н13М2Т и др.
- Изготовление отводов по чертежам Заказчика

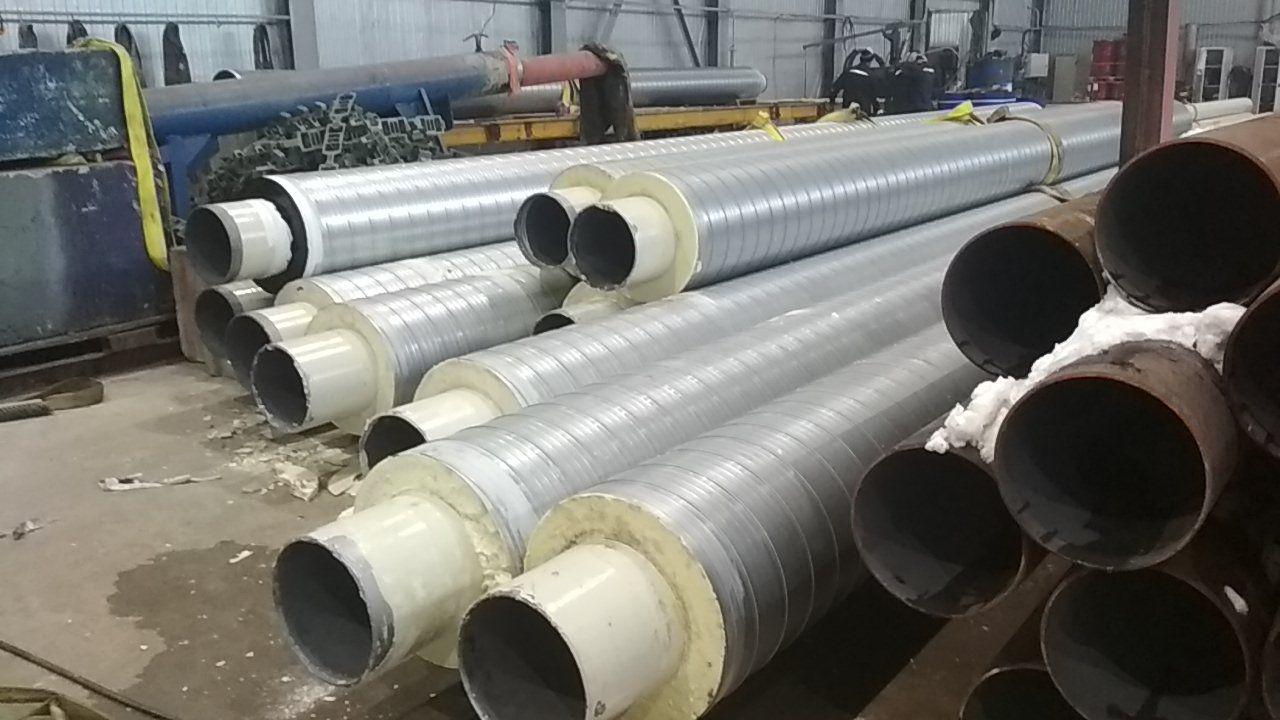

- Приварка катушек, рентген/УЗК, нанесение изоляции
Компания ТЭККОС изготавливает стальные отводы с приварными катушками диаметром от 15 до 1620 мм и давлением до 50 МПа.
Нормативные документы
Отводы крутоизогнутые | Отводы гнутые | Отводы сварные |
---|---|---|
ГОСТ 22793-83 | ТУ 102-488-95 | |
ГОСТ 30753-01 | ГОСТ 24950-81 | ТУ 51-29-81 |
ТУ 1462-003-0147016-01 | ТУ 51-515-91 | ОСТ 34.10.752-97 |
ТУ 1462-203-0147016-01 |
ТУ 102-488-95 | Отводы сварные ОСТ 36.21-77 |
ТУ 1468-002-01394395-95 | ТУ 1460-001-88189979-2011 | ТУ 1462-001-88189979-2012 |
ТУ 1468-008-01394395-04 | ТУ 1462-010-88189979-2015 | ТУ 1462-002-88189979-2012 |
ТУ 1468-009-01394395-99 | ТУ 1469-004-88189979-2015 | МН 2880 |
ТУ 1468-010-01394863-99 | ТУ 1469-005-88189979-2015 | ТС-583.000 |
ТУ 1468-010-593377520-03 | ТУ 1469-001-05777029-2009 | ТС-583 серия 5.903-13 |
ТУ 1468-120-1411419-93 | ТУ 1468-040-20872280-2010 | |
ТУ 1469-006-00153229-01 | ТУ 102-488-95 | |
ОСТ 34.10.699-97 | ТУ 14-1-5598-2011 | |
ОСТ 34.10.418-90 | ОСТ 36-42-81 | |
ТУ 1462-003-50725464-2010 | ОСТ 34-10-750-97 | |
ОСТ 34.10.420-90 | ||
ОСТ 108.321.11.82 | ||
ОСТ 108.321.12.82 | ||
СТО ЦКТИ 10.003-2007 | ||
СТО ЦКТИ 321.02-2009 | ||
ТУ 1469-003-88189979-2015 | ||
ТУ 24.20.40-013-88189979-2017 |
Соотношение марки стали и класса прочности отводов
Типы отводов
Отводы стальные - соединительные детали трубопровода, предназначенные для изменения направления потока жидкости (газа) в трубопроводе.
Купить крутоизогнутые отводы.

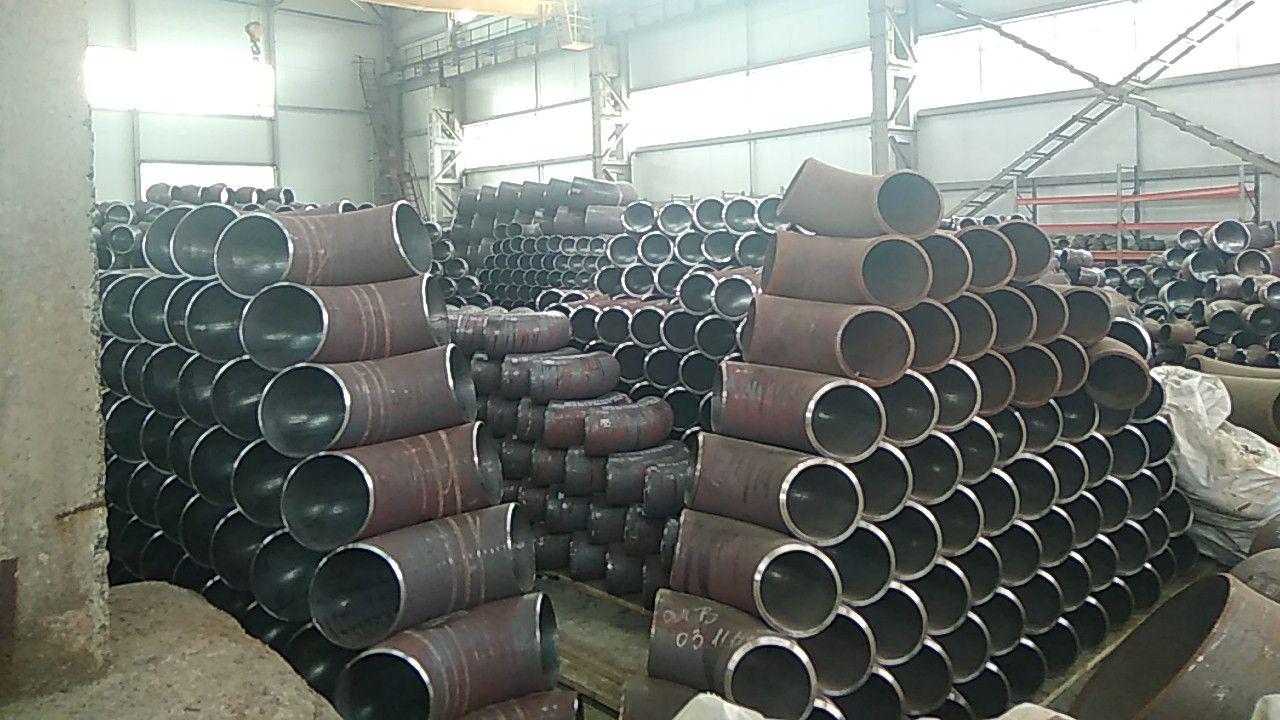

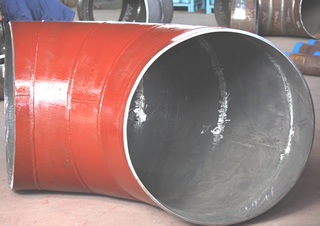

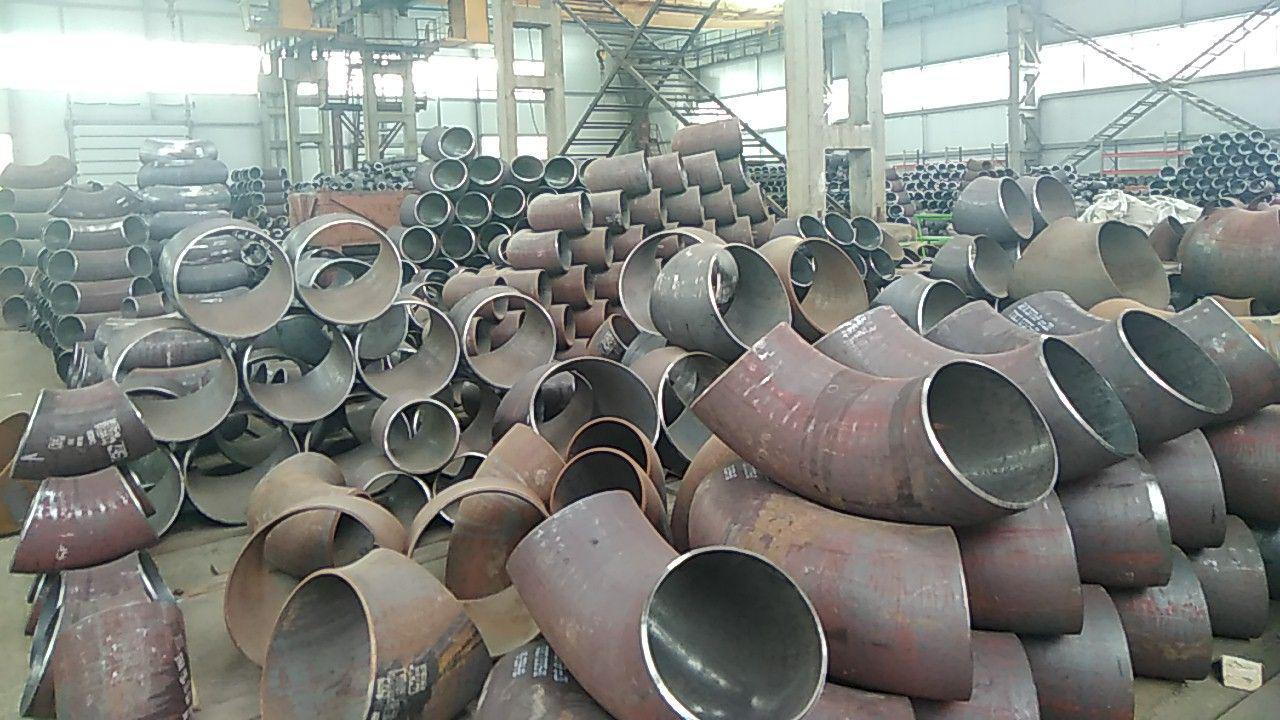

Изготавливаются из труб методом протяжки по рогообразному сердечнику по ГОСТ 17375-01 (типа 3D с радиусом гиба 1,5 Ду) и по ГОСТ 30753-01 (типа 2D с радиусом гиба 1 Ду). Условное давление до 32 МПа при температуре окружающей среды от - 70 °С до + 450 °С, с углом изгиба 30˚, 45˚, 60˚, 90˚, 180˚. Предназначены для использования в системах нефтегазопроводов, технологических промысловых трубопроводов, системах поддержания пластового давления, транспортирующих среды повышенной коррозионной активности, в условиях северной климатической зоны.
Пределы применимости деталей трубопроводов по температуре, рабочему давлению, условиям работы трубопроводов (гидравлические удары, резкие теплосмены, переменные нагрузки, дополнительные нагрузки, специфически свойства транспортируемой и окружающей среды и др.) устанавливаются на основе расчетов на прочность с учетом фактических условий эксплуатации трубопроводов, либо устанавливаются в технических условиях и (или) конструкторской документации.
Маркировка П - означает, что детали Подконтрольны органам надзора (отвод П90, П45, П60, П30).
Купить гнутые отводы.
Изготавливаются с помощью индукционного нагрева ТВЧ и предназначены для выполнения поворотов магистральных трубопроводов, технологических обвязок насосных и компрессорных станций и других объектов нефтяной и газовой промышленности на давление до 10МПа, и промысловых трубопроводов на давление до 11,8МПа, транспортирующих нефтепродукты и газ. Отводы изготавливаются с углами изгиба от 1° до 180° с градацией 1° и радиусами гиба от 1,5Ду до 10Ду (4DN, 5DN, 6DN, 7DN, 8DN, 9DN, 10DN). Классы прочности К42-K48-K52-К60.
Гнутые отводы отличаются от крутоизогнутых изделий намного большей величиной сгиба. В отличие от крутоизогнутых отводов в гнутых изделиях используются прямолинейные участки. Такие стальные отводы, как правило, отличаются большим весом. Они в основном применяются в местах, где по каким-либо причинам установка крутоизогнутых отводов невозможна или нецелесообразна. Отвод крутоизогнутый в отличие от гнутых изделий имеет значительно меньший радиус сгиба.
Купить сварные секционные отводы (колено)
Изготавливаются как правило по ОСТ 34.10.752-97 (с радиусом гиба 1Ду и 1,5Ду) из углеродистых и низколегированных сталей для теплосетей и тепловых электростанций с углом 15° 30° 45° 60° и 90° градусов на рабочее давление от 16 атм до 25 атм при рабочей температуре до 200°C; по различным типовым схемам (в частности ТС-583, разработанным на базе ОСТ 34.10.752-97) диаметром от 108 до 1620 мм; по ОСТ 36-21-77 диаметрами от 500 до 1420 мм; по ОСТ 36-42-81 диаметрами от 14 до 426 мм (с радиусом гиба 1,5Ду) из углеродистых сталей, предназначенными для строительства трубопроводов, рассчитанных на давление до 25 атм с температурным диапазоном -30 до +300°C.
Сферы применения
- Предприятия нефтегазовой, химической, нефтехимической промышленности.
- Промышленные трубопроводные магистрали любого назначения.
- Водопроводные системы, ЖКХ, городские водоканалы.
- Энергетика: ТЭЦ, ТЭС, ГРЭС, АЭС.
- ГОКи, металлургические заводы, машиностроительные предприятия.
- Портовые, транспортные, логистические комплексы.
