Подготовка воды для CIP мойки

Подготовка воды для CIP мойки

Установка подготовки воды для cip (сип) мойки пищевых производств, молочного оборудования полной заводской готовности

Купить установку - tks@tekkos.ru

  • Очистка до норм качества воды для CIP-промывки
  • Установка напорной механической фильтрации
  • Ионообменный фильтр
  • Пульт управления

Модельный ряд

Наименование Производи-тельность,
м3/ч
Занимаемая площадь, м2
(базовая комплектация/с осмосом)
Установленная мощность, кВт
(базовая комплектация/с осмосом)
ТКС-CIP-5 5 6/8 0,2/2,2
ТКС-CIP-10 10 8/10 0,25/5,6
ТКС-CIP-15 15 12/16 0,3/7,5
ТКС-CIP-20 20 14/18 0,35/11
ТКС-CIP-25 25 16/20 0,4/13
ТКС-CIP-30 30 20/24 0,5/15
ТКС-CIP-40 40 24/27 0,8/18
ТКС-CIP-50 50 26/30 1,0/22
ТКС-CIP-75 75 30/33 1,5/30
ТКС-CIP-100 100 36/38 2,0/45

Базовая комплектация

Базовая комплектация Технические характеристики
Установка напорной механической фильтрации
  • Сварная конструкция из профильной трубы (нержавеющая сталь AISI 304)
  • Корпуса фильтров – стеклопластик
  • Трубопроводная обвязка – ПВХ
  • Управляющий клапан

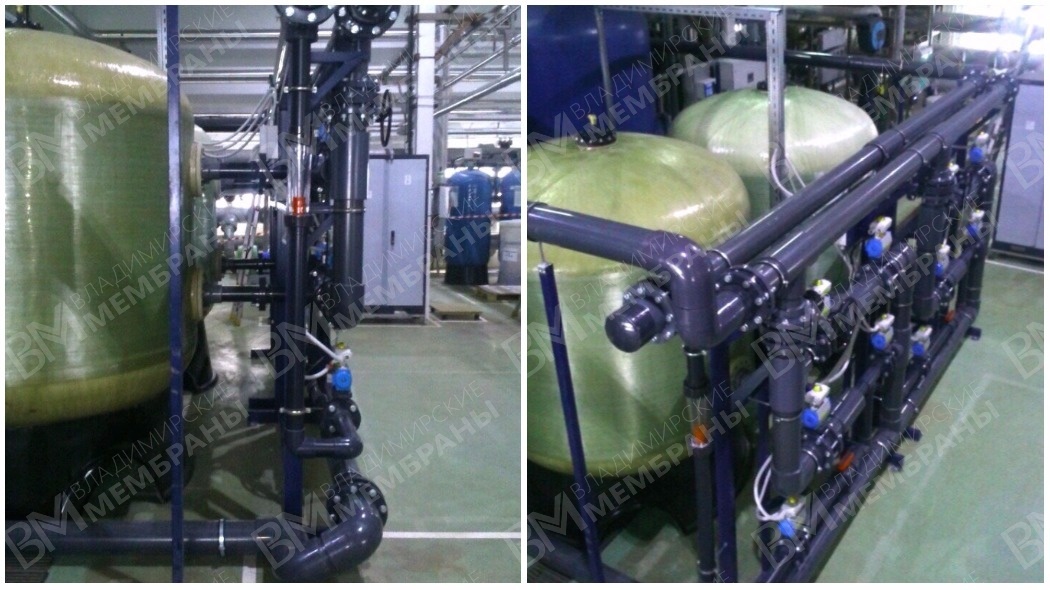

Ионообменный фильтр
  • Сварная конструкция из профильной трубы (нержавеющая сталь AISI 304)
  • Корпуса фильтров – стеклопластик
  • Трубопроводная обвязка – ПВХ
  • Управляющий клапан
Пульт управления
  • Управление установкой

Опции

Наименование Преимущества

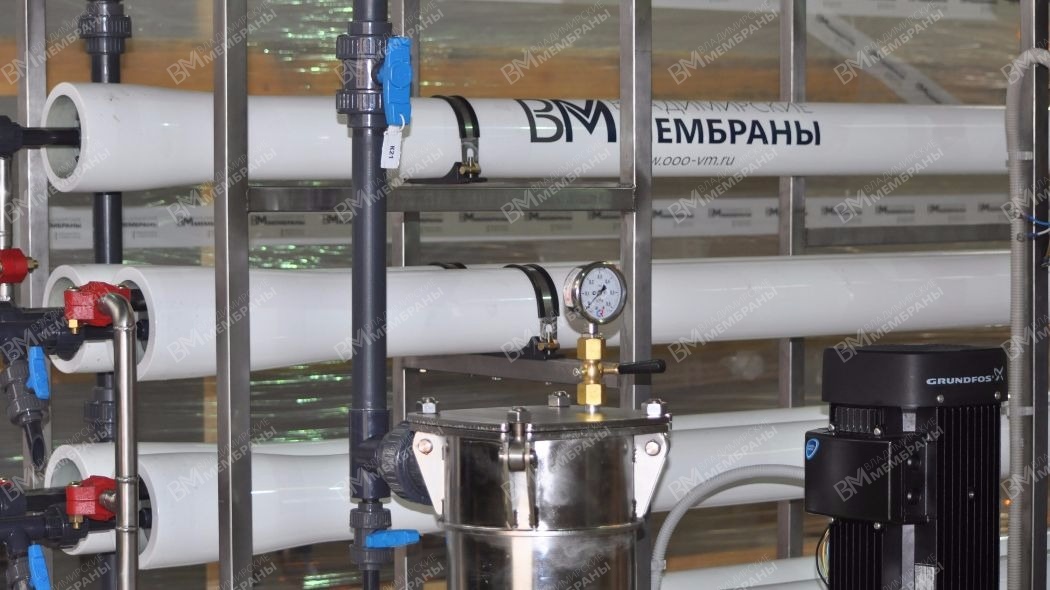

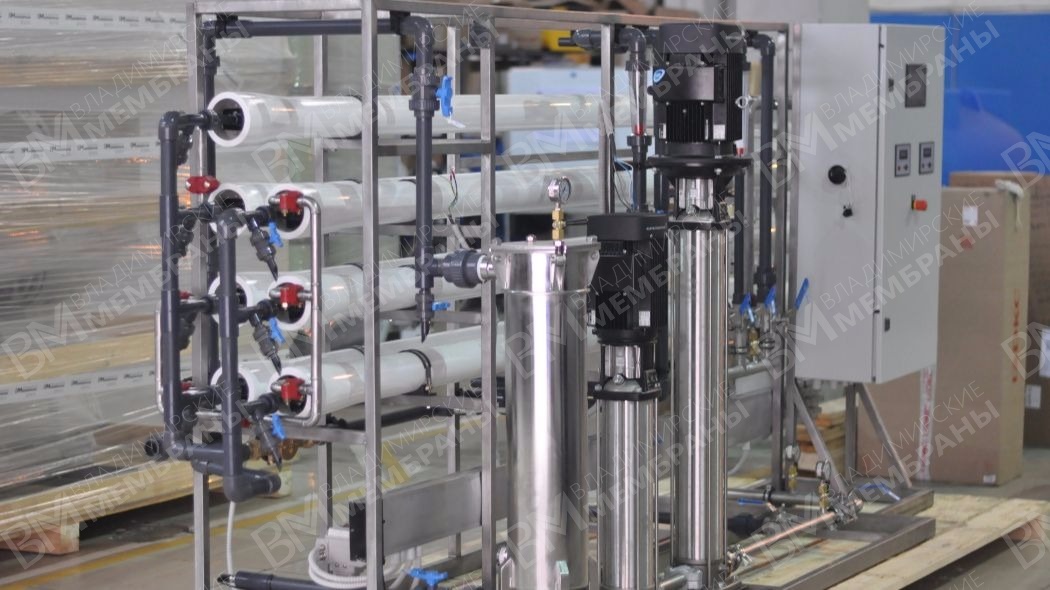

Установка обратного осмоса Убирает избыточное солесодержание и щелочность
Фильтр тонкой механической очистки с рейтингом фильтрации 5 мкр Защита оборудования от засорения взвесями, увеличение срока службы
Установка ультрафиолетового обеззараживания Предотвращает рост микрофлоры
Блок накопления и раздачи Согласование работы установки подготовки воды и CIP-станций
Шкаф управления  Автоматическое управление комплексом

Эффективность установки

Показатель качества воды  Исходная вода После очистки на установке ВМ-УФП
Жесткость общая, мг-эв/дм3   до 20 не более 4
Щелочность, мг-экв/дм3   до 10 не более 1,5
Железо, мг/дм3  до 5 менее 0,1
Перманганатная окисляемость, мг О₂/дм3  до 5  2
Сухой остаток, мг/дм3  не более 3 000 менее 500
Общее микробное число не более 1 000 менее 20

Принцип работы

Исходная вода подаётся на параллельно расположенные корпуса фильтров и через верхнее распределительное устройство поступает внутрь корпуса фильтра, заполненного кварцевым песком. Фильтрующий слой обеспечивает очистку воды от механических примесей и окиси металлов. Очищенная вода через нижнее распределительное устройство собирается в общем коллекторе фильтрата и под остаточным давлением направляется на ионообменный фильтр, заполненный катионообменной смолой. Фильтрующий слой обеспечивает удаление солей жесткости (кальция и магния). В умягченный фильтрат ионообменных фильтров с остаточной жесткостью подается кислотный реагент, который обеспечивает получение заданного значения pH. Интенсивное и полное смешение реагентов с водой обеспечивают статические смесители.

Подготовленная вода направляется в технологическую линию. Периодически проводится регенерация фильтрующей загрузки, при этом промывная вода подается через нижнюю распределительную систему в нижнюю часть фильтрующего слоя. При восходящем движении воды создается псевдоожиженный слой, зерна расширившегося фильтрующего материала соударяются друг с другом, задержанные ими загрязнения оттираются и попадают в промывную воду, которая удаляется через верхнее распределительное устройство и отводится в дренаж.

При выходе одного из фильтров в режим регенерации оставшиеся фильтры работают в форсированном режиме, обеспечивая необходимую производительность установки.

Монтаж и сервис

Монтаж

Пусконаладка

Гарантия и сервис
  • установка контейнера на фундамент;
  • подключение трубопроводов;
  • подвод кабелей электропитания;
  • подключение средств автоматизации.
  • шеф-монтаж и пусконаладка;
  • индивидуальные комплексные испытания оборудования с выходом на рабочий режим;
  • поверка средств измерения;
  • обучение персонала.
  • Гарантия 18 месяцев.
  • Расширенная гарантия 60 месяцев.
  • Экстренный выезд сервис-инженера в течение 1 суток.
  • Плановое техническое обслуживание: проверка состояния, регулировка, ревизия узлов, замена быстроизнашиваемых деталей.
