Система подготовки воды тепловых сетей ЖКХ

Система подготовки воды тепловых сетей ЖКХ

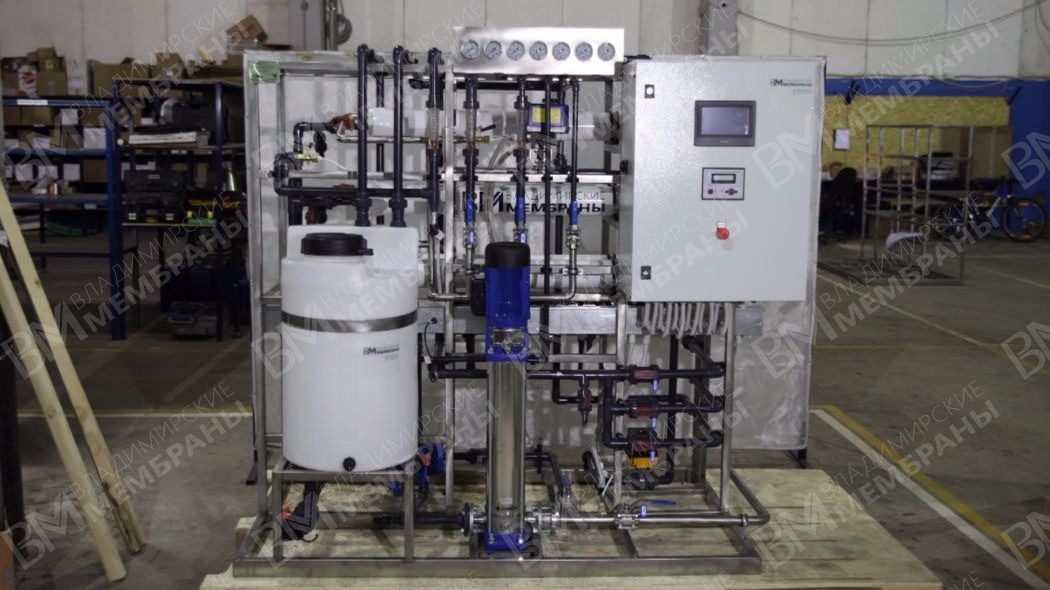

Установка подготовки воды для тепловых сетей ЖКХ полной заводской готовности

Купить систему водоподготовки - tks@tekkos.ru

  • Очистка до норм качества воды для теплосетей
  • Установка механической фильтрации
  • Ионообменный фильтр
  • Блок корректировки pH
  • Шкаф управления

Модельный ряд

Наименование Производит-ельность,
м3/ч
Занима-емая площадь, м2
(базовая комплектация/с осмосом)
Установленная мощность, кВт
(базовая комплектация/с осмосом)
ВМ-ЖКХ-1 1 4/5 0,1/0,5
ВМ-ЖКХ-2 2 4/6 0,15/0,7
ВМ-ЖКХ-3 3 4/6 0,15/0,7
ВМ-ЖКХ-5 5 6/8 0,2/2,2
ВМ-ЖКХ-10 10 8/10 0,25/5,6
ВМ-ЖКХ-15 15 12/15 0,3/7,5

Базовая комплектация

Базовая комплектация Технические характеристики
Установка напорной механической фильтрации
  • Сварная конструкция из профильной трубы (нержавеющая сталь AISI 304)
  • Корпуса фильтров – стеклопластик
  • Трубопроводная обвязка – ПВХ
  • Для установок производительностью до 2 м3/ч (включительно):
  • Ручная арматура
  • Для установок производительностью свыше 2 м3/ч:
  • Управляющий клапан

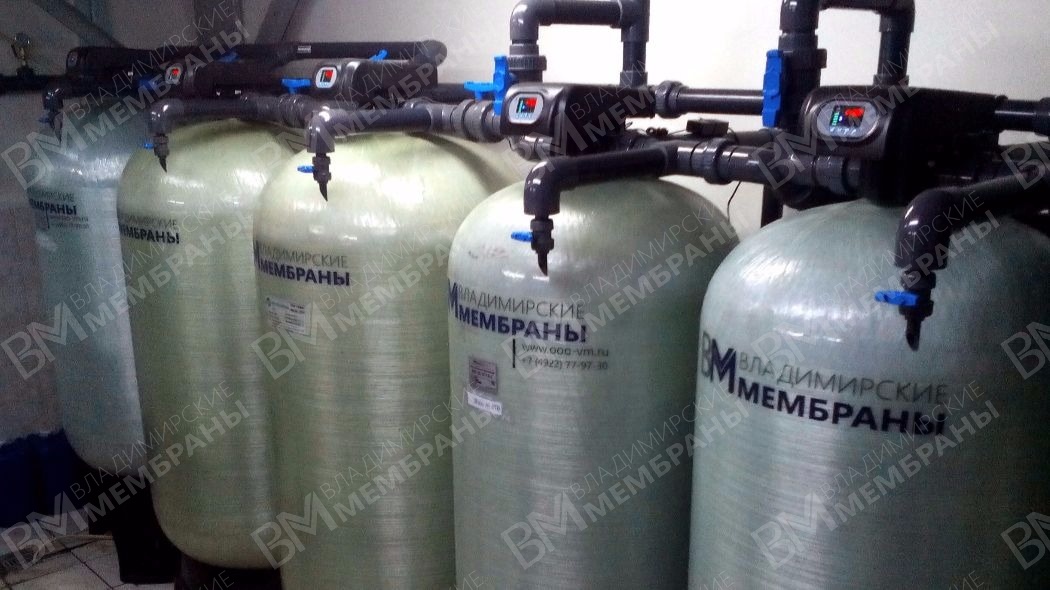

Ионообменный фильтр
  • Сварная конструкция из профильной трубы (нержавеющая сталь AISI 304)
  • Корпуса фильтров – стеклопластик
  • Трубопроводная обвязка – ПВХ
  • Для установок производительностью до 2 м3/ч (включительно):
  • Ручная арматура
  • Для установок производительностью свыше 2 м3/ч:
  • Управляющий клапан
Реагентный блок корректировки рH
  • Сварная конструкция из профильной трубы (нержавеющая сталь AISI 304)
  • 1 емкость из ПНД
  • 1 насос-дозатор с контроллером и датчиком pH
  • Арматура с ручным приводом
  • Комплект КИП

Опции

Наименование Преимущества
Установка обратного осмоса Убирает избыточное солесодержание и щелочность
Блок дегазации  Убирает избыток кислорода и СО2
Блок аэрации Окисление растворимого железа и удаление сероводорода
Комплект загрузок Кварцевый песок, катионообменная смола и гравий

Эффективность установки

Показатель качества воды  Исходная вода После очистки на установке ВМ-ЖКХ
Прозрачность по шрифту, см 5-30 40
Жесткость карбонатная, при pH<8.5, мг-экв/кг   10 000 375-800 *
Содержание растворенного кислорода, мкг/кг  14 000 20-50 **
Железо, мкг/дм3  3 000 200
Значение pH при 25 С 5,5-8,5 7-8,5

* в зависимости от температуры сетевой воды.
** при использовании системы термической деаэрации или мембранной дегазации, в зависимости от температуры сетевой воды

Принцип работы

Механическая фильтрация. Исходная вода подаётся на параллельно расположенные корпуса фильтров и через верхнее распределительное устройство поступает внутрь корпуса фильтра, заполненного кварцевым песком. Фильтрующий слой обеспечивает очистку воды от механических примесей и окиси металлов.

Ионообменная фильтрация. Вода подаётся на параллельно расположенные корпуса фильтров и через верхнее распределительное устройство поступает внутрь корпуса фильтра, заполненного ионообменной смолой в натрий-форме. Ионообменная смола обеспечивает удаление кальция и магния (снижение жесткости воды), заменяя их на натрий. Очищенная вода через нижнее распределительное устройство собирается в общем коллекторе фильтрата и под остаточным давлением отводится от установки. Периодически проводится регенерация фильтрующей загрузки раствором поваренной соли (хлорид натрия). Все промывные воды отводятся в дренаж. При выходе одного из фильтров в режим регенерации оставшиеся фильтры работают в форсированном режиме, обеспечивая необходимую производительность установки.

Корректировка pH. В умягченный фильтрат ионообменных фильтров с остаточной жесткостью подается щелочной реагент, который обеспечивает получение заданного значения pH. Интенсивное и полное смешение реагентов с водой и необходимое время контакта обеспечивает трубный флокулятор со встроенными статическими смесителями. При выходе одного из фильтров в режим регенерации оставшиеся фильтры работают в форсированном режиме, обеспечивая необходимую производительность установки.

Осветленная и умягченная вода под остаточным давлением направляется в расходный бак Заказчика.

Монтаж и сервис

Монтаж

Пусконаладка

Гарантия и сервис
  • установка контейнера на фундамент;
  • подключение трубопроводов;
  • подвод кабелей электропитания;
  • подключение средств автоматизации.
  • шеф-монтаж и пусконаладка;
  • индивидуальные комплексные испытания оборудования с выходом на рабочий режим;
  • поверка средств измерения;
  • обучение персонала.
  • Гарантия 18 месяцев.
  • Расширенная гарантия 60 месяцев.
  • Экстренный выезд сервис-инженера в течение 1 суток.
  • Плановое техническое обслуживание: проверка состояния, регулировка, ревизия узлов, замена быстроизнашиваемых деталей.
