Подготовка бутилированной воды

Подготовка бутилированной воды

Система подготовки воды для производства бутилированной воды высшей и первой категории

Купить систему водоподготовки - tks@tekkos.ru

  • Очистка до норм качества бутилированной воды высшей категории
  • Блок аэрации
  • Установка механической фильтрации
  • Установка подачи минеральных добавок
  • Установка ультрафиолетового обеззараживания
  • Пульт управления

Модельный ряд

Наимен-ование Производит-ельность,
м3/ч
Эксплуатационные затраты на м3 очищенной воды (базовая комплектация/с ТКС-
АРТ-3В 3 1,5/3,9 4/7 0,15/0,8
ТКС-АРТ-5В 5 1,5/3,9 6/9 0,2/2,5
ТКС-АРТ-10В 10 1,5/3,9 8/12 0,25/5,8
ТКС-АРТ-15В 15 1,5/3,9 12/18 0,3/8,0
ТКС-АРТ-20В 20 1,5/3,9 14/20 0,35/11,0
ТКС-АРТ-25В 25 1,5/3,9 15/22 0,4/13,0

Базовая комплектация

Базовая комплектация Технические характеристики
Блок аэрации
  • Сварная конструкция из профильной трубы (нержавеющая сталь AISI 304)
  • Корпуса фильтров – стеклопластиковый корпус PN=0,6 МПа, внутри футерован пищевым полиэтиленом.
  • Трубопроводная обвязка – ПВХ
  • Присоединения - резьба 4", верхнее и нижнее расположение отверстий

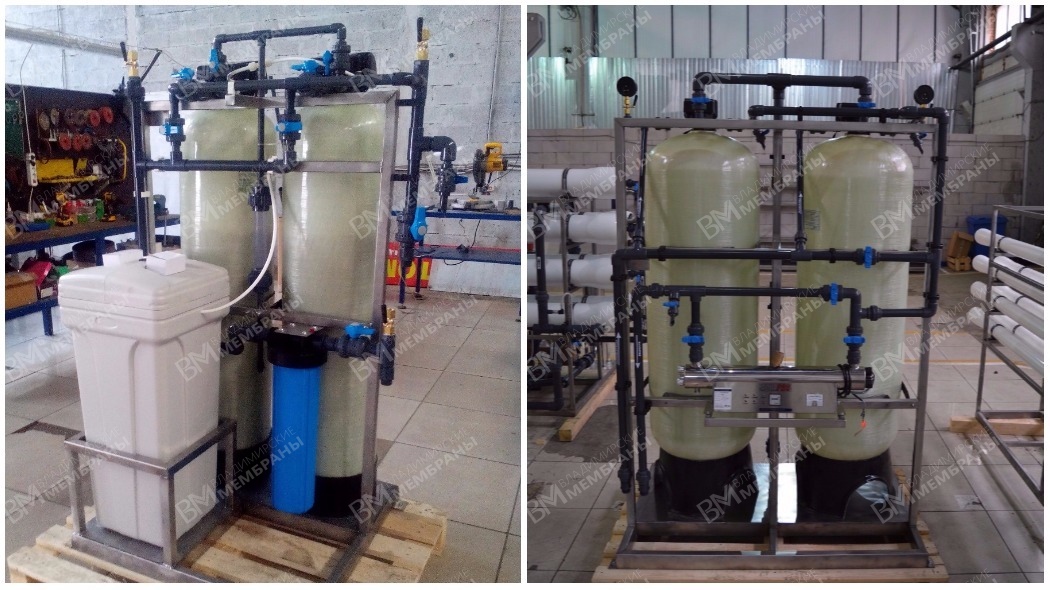

Установка напорной механической фильтрации
  • Сварная конструкция из профильной трубы (нержавеющая сталь AISI 304)
  • Корпуса фильтров – стеклопластик
  • Трубопроводная обвязка – ПВХ
  • Для установок производительностью до 2 м3/ч (включительно):
  • Ручная арматура
  • Для установок производительностью свыше 2 м3/ч:
  • Управляющий клапан
Блок подачи минеральных добавок
  • Сварная конструкция из профильной трубы (нержавеющая сталь AISI 304)
  • 1 емкость из ПНД
  • 1 насос-дозатор
  • Арматура с ручным приводом
  • Комплект КИП
Фильтр тонкой механической очистки
  • Патронный фильтр с рейтингом фильтрации 5 мкр
Установка ультрафиолетового обеззараживания
  • Сварная конструкция из профильной трубы (нержавеющая сталь AISI 304)
  • Блок ламп ультрафиолетового облучения
  • Трубопроводная обвязка проточной части - сталь AISI 316
Комплект трубопроводов и запорной арматуры
  • Материал — нержавеющая сталь AISI 304, ПВХ
Пульт управления
  • Управление установкой

Опции

Наименование Преимущества
Комплект загрузок  Кварцевый песок, активированный уголь, ионообменная смола, гравий
Установка напорной сорбционной фильтрации  Убирает органические загрязнения. Применяется при использовании воды из поверхностного источника. Поставляется с комплектом загрузок
Ионообменный фильтр с катионитов в Na-форме  Умягчает, снижает жесткость воды. Поставляется с комплектом загрузок
Установка обратного осмоса  Убирает избыточное солесодержание и щелочность
Фильтр реминерализатор Корректирует минеральный состав воды. Улучшает вкусовые качества готового продукта. Поставляется с комплектом загрузок
Блок накопления и раздачи  Согласование работы станции подготовки и линии розлива
Фильтр тонкой механической очистки  Улучшает органолептические качества воды
Шкаф управления  Автоматическое управление установкой

Эффективность установки

Показатель качества воды  Исходная вода После очистки на ВМ-АРТ-В
Общая минерализация, мг/л  3 000  200
Щелочность, мг-экв/л  10  0,5
Железо, мг/л    5 0,3
Кальций, мг/л  400 25
Магний, мг/л  120 5
Марганец, мг/л 0,5 0,05
Бор (суммарно), мг/л 1,5 0,3
Перманганатная окисляемость, мгО2/дм3 5 2

Принцип работы

Аэрация. Исходная вода поступает в блок аэрации. В поток воды компрессором нагнетается под давлением атмосферный воздух. Вода обогащается кислородом.

Напорная фильтрация. Насыщенная кислородом вода подается на на параллельно расположенные корпуса фильтров и через верхнее распределительное устройство поступает внутрь корпуса фильтра, заполненного кварцевым песком.
Фильтрующий слой обеспечивает очистку воды от механических примесей и окиси металлов. Осветленная вода через нижнее распределительное устройство собирается в общем коллекторе фильтрата и под остаточным давлением направляется на фильтры тонкой механической очистки.

Ультрафиолетовое обеззараживание.  Далее вода поступает на установку ультрафиолетового обеззараживания. Которая предотвращает рост микрофлоры.

Подготовленная вода направляется в технологическую линию.

Монтаж и сервис

Монтаж

Пусконаладка

Гарантия и сервис
  • установка и крепление блока;
  • подключение трубопроводов;
  • подвод кабелей электропитания;
  • подключение средств автоматизации.
  • шеф-монтаж и пусконаладка;
  • индивидуальные комплексные испытания оборудования с выходом на рабочий режим;
  • поверка средств измерения;
  • обучение персонала.
  • Гарантия 18 месяцев.
  • Расширенная гарантия 60 месяцев.
  • Экстренный выезд сервис-инженера в течение 1 суток.
  • Плановое техническое обслуживание: проверка состояния, регулировка, ревизия узлов, замена быстроизнашиваемых деталей.
