Система подготовки воды для производства безалкогольных напитков

Купить систему водоподготовки - tks@tekkos.ru

  • Очистка до норм качества воды для безалкогольных напитков
  • Установка механической фильтрации
  • Ионообменный фильтр
  • Реагентный блок корректировки pH
  • Пульт управления

Модельный ряд

Наименование Производит-ельность,
м3/ч
Занимаемая площадь, м2
 (базовая комплектация/с осмосом)
Установленная мощность, кВт
(базовая комплектация/с осмосом)
ВМ-Лайм-5 5 6/8 0,2/2,2
ВМ-Лайм-10 10 8/10 0,25/5,6
ВМ-Лайм-15 15 12/16 0,3/7,5
ВМ-Лайм-20 20 14/18 0,35/11
ВМ-Лайм-25 25 16/20 0,4/13
ВМ-Лайм-50 50 24/30 0,5/15

Базовая комплектация

Базовая комплектация Технические характеристики

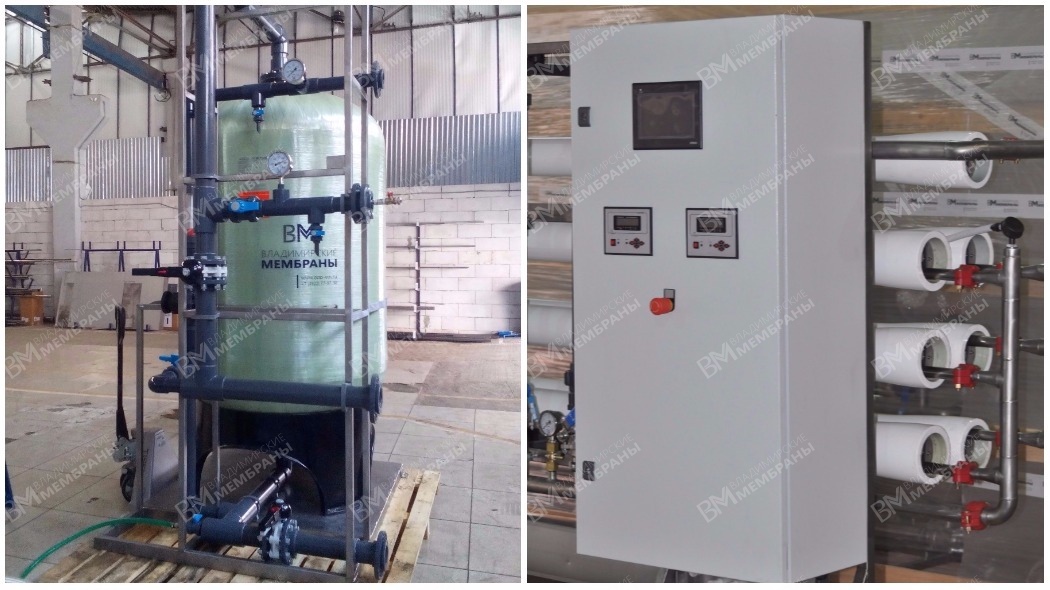

Установка напорной механической фильтрации
  • Сварная конструкция из профильной трубы (нержавеющая сталь AISI 304)
  • Корпуса фильтров – стеклопластик
  • Трубопроводная обвязка – ПВХ
  • Для установок производительностью до 2 м3/ч (включительно):
  • Ручная арматура
  • Для установок производительностью свыше 2 м3/ч:
  • Управляющий клапан
Ионообменный фильтр
  • Сварная конструкция из профильной трубы (нержавеющая сталь AISI 304)
  • Корпуса фильтров – стеклопластик
  • Трубопроводная обвязка – ПВХ
  • Для установок производительностью до 2 м3/ч (включительно):
  • Ручная арматура
  • Для установок производительностью свыше 2 м3/ч:
  • Управляющий клапан

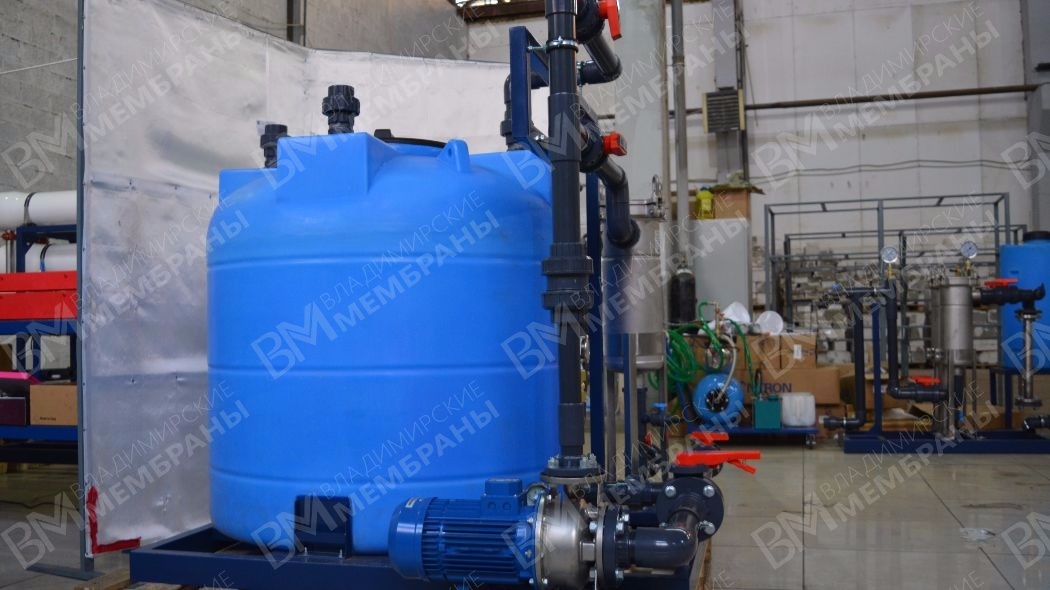

Реагентный блок корректировки рH
  • Сварная конструкция из профильной трубы (нержавеющая сталь AISI 304)
  • для моделей производительностью до 10 м3/ч:
  • 1 емкость из ПНД
  • 1 насос-дозатор с контроллером и датчиком рH
  • Арматура с ручным приводом
  • Комплект КИП
Шкаф управления
  • Управление установкой по месту

Опции

Наименование Преимущества
Установка напорной сорбционной фильтрации Убирает органические загрязнения. Применяется при использовании воды из поверхностного источника. Поставляется в комплекте с загрузкой.
Ионообменный фильтр с катионитов в Н-форме Умягчает, снижает жесткость и щелочность воды. Поставляется в комплекте с загрузкой.

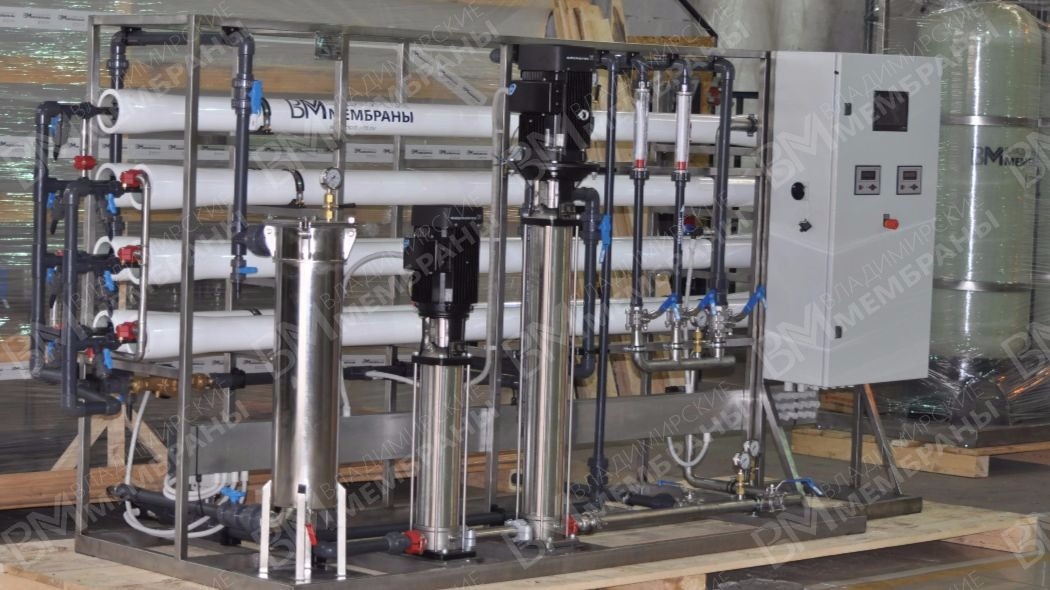

Установка обратного осмоса Убирает избыточное солесодержание и щелочность
Блок аэрации Окисление растворимого железа и удаление сероводорода. Применяется при использовании воды из подземного источника.
Нержавеющее исполнение установки Возможность термической дезинфекции
Комплект загрузок Кварцевый песок, катионообменная смола в Na-форме, гравий, активированный уголь

Эффективность установки

Наименование  показателя Исходная вода После очистки на установке ВМ-Лайм (не более)
Жесткость общая , мг-эв/дм3   до 20 4
Щелочность, мг-экв/дм3   до 10 1,5
Железо, мг/дм3  до 5 0,1
Перманганатная окисляемость, мг О₂/дм3  до 5  2
pH 6-9 3-6
Сухой остаток, мг/дм3  не более 3 000 500

Принцип работы

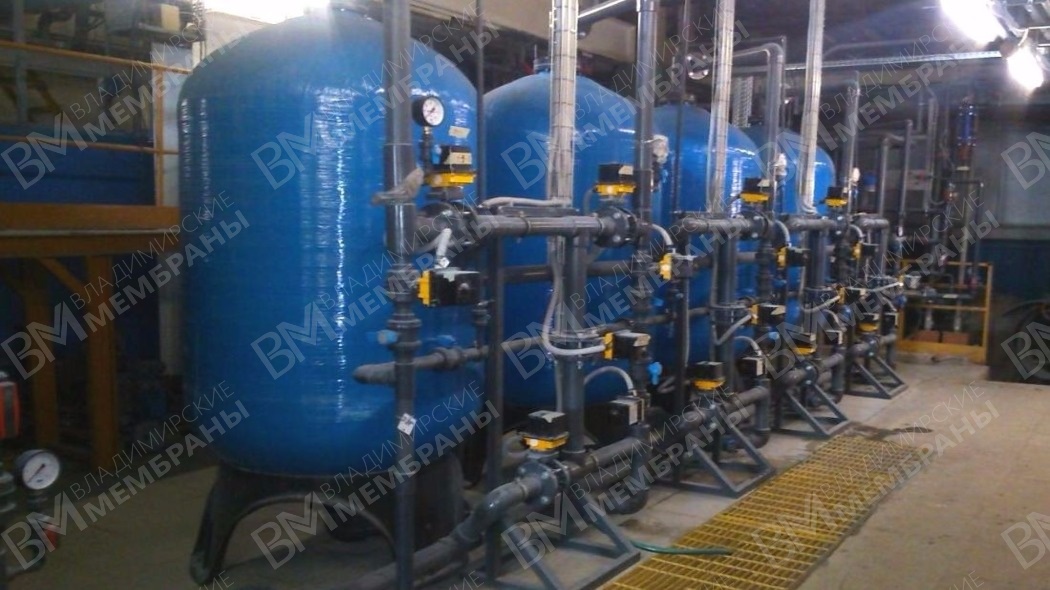

Исходная вода подаётся на параллельно расположенные корпуса фильтров и через верхнее распределительное устройство поступает внутрь корпуса фильтра, заполненного кварцевым песком. Фильтрующий слой обеспечивает очистку воды от механических примесей и окиси металлов.
Очищенная вода через нижнее распределительное устройство собирается в общем коллекторе фильтрата и под остаточным давлением направляется на ионообменный фильтр, заполненный катионообменной смолой. Фильтрующий слой обеспечивает удаление солей жесткости (кальция и магния). В умягченный фильтрат ионообменных фильтров с остаточной жесткостью поступает кислотный реагент, который обеспечивает получение заданного значения pH. Интенсивное и полное смешение реагентов с водой обеспечивают статические смесители.

Подготовленная вода направляется в технологическую линию. Периодически проводится регенерация фильтрующей загрузки, при этом промывная вода подается через нижнюю распределительную систему в нижнюю часть фильтрующего слоя. При восходящем движении воды создается псевдоожиженный слой, зерна расширившегося фильтрующего материала соударяются друг с другом, задержанные ими загрязнения оттираются и попадают в промывную воду, которая удаляется через верхнее распределительное устройство и отводится в дренаж.

При выходе одного из фильтров в режим регенерации оставшиеся фильтры работают в форсированном режиме, обеспечивая необходимую производительность установки.

Монтаж и сервис

Монтаж

Пусконаладка

Гарантия и сервис
  • установка и крепление блока;
  • подключение трубопроводов;
  • подвод кабелей электропитания;
  • подключение средств автоматизации.
  • шеф-монтаж и пусконаладка;
  • индивидуальные комплексные испытания оборудования с выходом на рабочий режим;
  • поверка средств измерения;
  • обучение персонала.
  • Гарантия 18 месяцев.
  • Расширенная гарантия 60 месяцев.
  • Экстренный выезд сервис-инженера в течение 1 суток.
  • Плановое техническое обслуживание: проверка состояния, регулировка, ревизия узлов, замена быстроизнашиваемых деталей.
