Установка очистки стоков на базе отстойника

Установка очистки стоков на базе отстойника

Установка очистки ливневых сточных вод на базе отстойника горизонального. Полной заводской готовности, очистка до ПДК рыбхоз.

Купить установку - tks@tekkos.ru

В состав комплекса входит:

  • отстойник тонкослойный
  • флокулятор трубный
  • реагентные блоки
  • механические фильтры
  • сорбционные фильтры
  • установка УФ-обеззараживания
  • блок обезвоживания осадка

Модели установок

Модель Q,
м3/ч
ТКС-ВПОГ-1 1
ТКС-ВПОГ-2,5 2,5
ТКС-ВПОГ-5 5
ТКС-ВПОГ-10 10
ТКС-ВПОГ-15 15
ТКС-ВПОГ-20 20
ТКС-ВПОГ-30 30
ТКС-ВПОГ-40 40
ТКС-ВПОГ-50 50
ТКС-ВПОГ-65 65
ТКС-ВПОГ-80 80
ТКС-ВПОГ-100 100
ТКС-ВПОГ-130 130
ТКС-ВПОГ-150 150
ТКС-ВПОГ-200 200

Базовая комплектация

Комплектация установки Технические характеристики комплектующих
Утепленный блок-контейнер Сварной каркас: материал — стальной профиль (сталь 3). Защитное покрытие металлических поверхностей — атмосферостойкая полиуретановая эмаль
Пол — усиленный: материал — листовая рифленая сталь 4 мм, по центру пола — дренажный лоток
Крыша — усиленная: материал — листовая рифленая сталь 3 мм
Утепление контейнера: материал — минераловатный гидрофобный утеплитель — 100-150 мм (в зависимости от выбранной модификации)
Наружная и внутренняя обшивка стен: материал — стальной профлист С8, толщиной 0,5 мм
Дверь: глухая утепленная дверь с врезным замком
Стандартная окраска: каркас — синий (RAL5013), стены (профлист) — сигнальный синий (RAL5005)
Электроразводка: в лотках/гофротрубах
Розетки: 220 В — 3 шт
Электрообогрев: Электрообогреватели 1000 Вт с термостатами
Освещение: светильники с энергосберегающими лампами
Система приточно-вытяжной вентиляции: принудительная, с обогревателем на линии притока
Отстойник Корпус из листовой стали (сталь 3), толщиной 4 мм с антикоррозионным покрытием
Трубопроводная обвязка - ПВХ
Флокулятор трубный Стальная рама, трубы ПВХ, 2 камеры смешения
Установка приготовления и дозирования реагентов Рама из нержавеющей стали AISI304
2 емкости из ПНД
2 электромешалки
2 насоса-дозатора с обвязкой ПВХ
Арматура с ручным приводом
Комплект КИП
Блок подачи воды Емкость из листовой стали (сталь 3), толщиной 4 мм с антикоррозионным покрытием
Насос из нержавеющей стали
Трубопроводная обвязка – ПВХ
Арматура с ручным приводом
Установка напорной фильтрации (мехочистка) Рама из нержавеющей стали AISI304
Корпуса фильтров – стеклопластик
Трубопроводная обвязка – ПВХ
Арматура с ручным приводом
Установка напорной фильтрации (сорбция) Рама из нержавеющей стали AISI304
Корпуса фильтров – стеклопластик
Трубопроводная обвязка – ПВХ
Арматура с ручным приводом
Блок промывки фильтров Емкость из листовой стали (сталь 3), толщиной 4 мм с антикоррозионным покрытием
Насос из нержавеющей стали
Трубопроводная обвязка – ПВХ
Арматура с ручным приводом
Установка ультрафиолетового обеззараживания воды Установка, смонтированная в контейнере и подключенная к электропитанию
Трубопроводная обвязка с ручной арматурой
Шламовая емкость Емкость из листовой стали (сталь 3), толщиной 4 мм с антикоррозионным покрытием
Мешалка с электроприводом
Трубопроводная обвязка – ПВХ
Арматура с ручным приводом
Обезвоживатель В зависимости от модификации
Комплект трубопроводов и запорно-регулирующей арматуры В пределах 100 мм от границы контейнера
Материал — сталь, ПВХ
Тип запорной арматуры – ручная
ЩУР Щит распределительный для подключения электроснабжения. 3-й категории. IP 44
ШУ Шкаф автоматического управления технологическим оборудованием на базе ПЛК. IP 44
Комплект КИП Расходомер, датчики уровня в емкостях, манометры
Параметры здания по пожарно-техническим характеристикам (в соответствии с СП 2.13130.2009) Категория по пожарной опасности - Д
Степень огнестойкости - IV
Класс конструктивной пожарной опасности - С0
Класс функциональной пожарной опасности - Ф5.1

Эффективность установки на базе отстойника

Показатель Исходные стоки* Осветленные стоки после отстаивания* Фильтрат механических фильтров* Фильтрат сорбционных фильтров* Очищенные и обеззараженые стоки
Взвешенные вещества, мг/дм3 1 000 30 3 3 3
Нефтепродукты, мг/дм3 3 1 0,7 0,05 0,05
БПКполн., мг O2/дм3 15 8 7 3 3
ХПК, мг O2/дм3 75 40 35 15 15


* - максимальная концентрация

Принцип работы

Реагентная обработка. Исходные стоки обрабатываются раствором коагулянта и флокулянта. Автоматические станции приготовления и дозирования реагентов обеспечивают высокоточную подачу рабочих растворов. Интенсивное и полное смешение реагентнов с водой и необходимое время контакта обеспечивает трубный флокулятор со встроенными статическими смесителями.

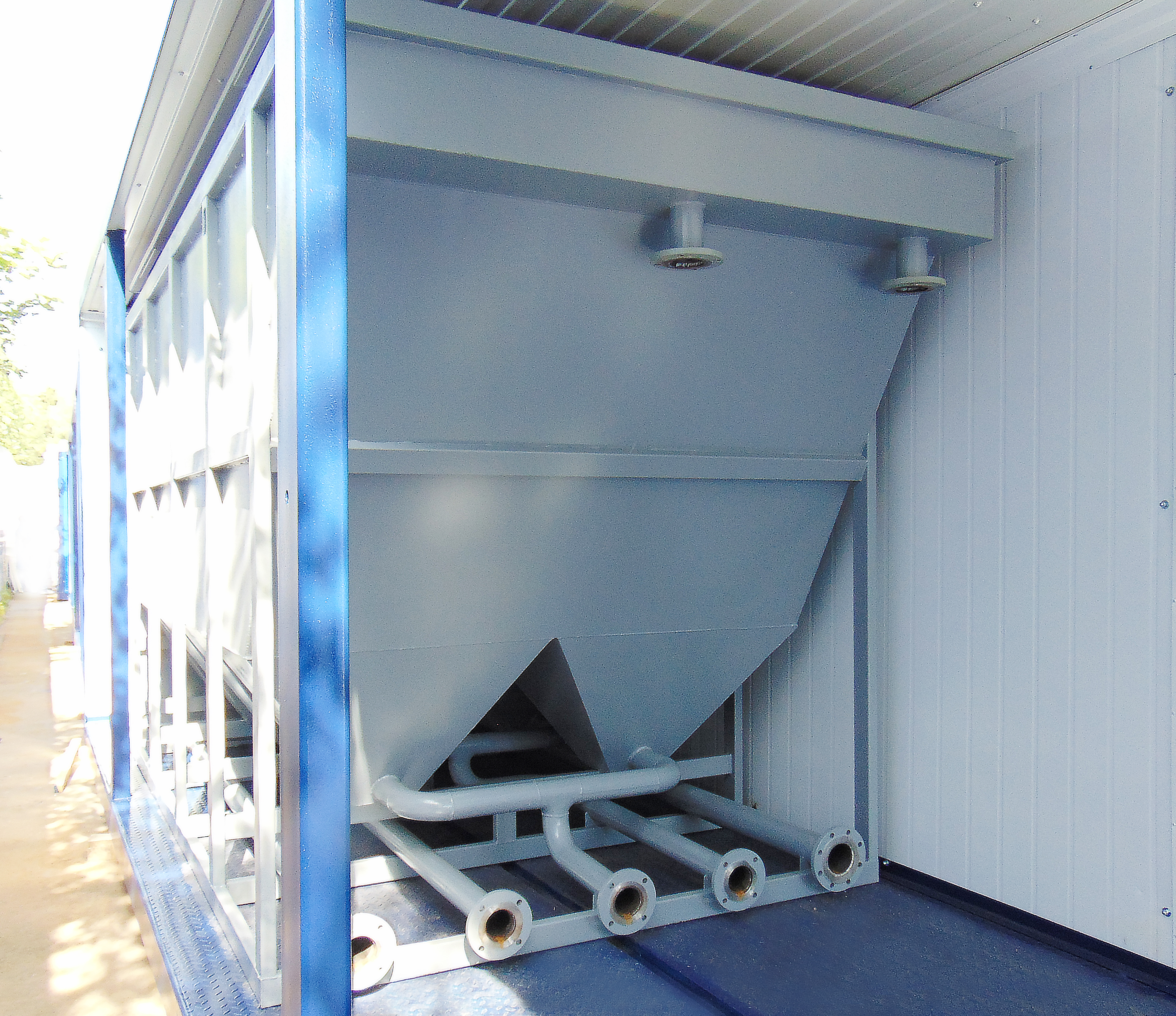

Отстаивание. Обработанные реагентами сточные воды поступают в тонкослойный горизонтальный отстойник, в котором скоагулированные загрязнения выпадают в осадок. Осадок собирается в нижней конической части отстойника, откуда периодически выводится через трубопровод сброса осадка в шламовую емкость. Осветленная вода отводится из отстойника в самотечном режиме и направляется в сборную емкость.

Напорная механическая фильтрация. Осветленная вода из емкости насосом подается на напорные зернистые механические фильтры, где обеспечивается удаление остаточных взвешенных веществ. Для регенерации фильтрующей загрузки предусмотрена обратноточная промывка очищенной водой. Промывные воды от напорных фильтров направляются «в голову» процесса очистки.

Сорбционная очистка. Фильтрат из механических фильтров поступает на напорные угольные фильтры, где происходит финишная очистка от нефтепродуктов и органических загрязнений. Для взрыхления фильтрующей загрузки предусмотрена обратноточная промывка очищенной водой. Промывные воды от напорных фильтров направляются «в голову» процесса очистки.

Обеззараживание воды. Фильтрат из сорбционных фильтров подается на установку ультрафиолетового обеззараживания. Очищенная и обеззараженная до норм сброса в рыбохозяйственные водоёмы вода отводится под остаточным давлением.

Обезвоживание осадка. Для обезвоживания осадка применяется шнековый обезвоживатель или мешковый фильтр в зависимости от выбранной модификации.

Монтаж и сервис

Монтаж

Пусконаладка

Гарантия и сервис
  • установка контейнеров на фундамент и крепление;
  • монтаж 2-ого яруса контейнерного здания;
  • сборку внутренних трубопроводов;
  • подключение внешних трубопроводов;
  • подвод кабелей электропитания;
  • установка и подключение электропотребителей и средств автоматизации.
  • шеф-монтаж и пусконаладка;
  • индивидуальные комплексные испытания оборудования с выходом на рабочий режим;
  • поверка средств измерения;
  • обучение персонала.
  • Гарантия 18 месяцев.
  • Расширенная гарантия 60 месяцев.
  • Экстренный выезд сервис-инженера в течение 1 суток.
  • Плановое техническое обслуживание: проверка состояния, регулировка, ревизия узлов, замена быстроизнашиваемых деталей.
