Установка очистки промливневых сточных вод

Установка очистки промливневых сточных вод

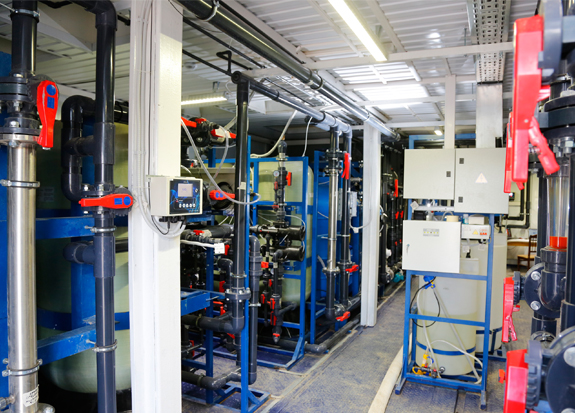

Установка очистки промышленно-ливневых сточных вод в утепленном модуле предназначена для очистки сточных вод до нормативов сброса ПДК рыбхозяйственного водоема, либо до норм производственного, оборотного водоснабжения.

Купить установку - tks@tekkos.ru

  • Реагентная обработка
  • Напорная флотация
  • Напорная механическая фильтрация
  • Сорбционная очистка
  • Обеззараживание воды
  • Обезвоживание осадка

Сферы применения

  • Предприятия нефтегазовой, химической, металлургической, нефтехимической, пищевой промышленности
  • Промплощадки ТЭЦ, ТЭС, ГРЭС, ГОКа
  • Портовые, транспортные, логистические комплексы
  • Автостоянки, СТО, АЗС
  • Населенные пункты, коттеджные поселки

Модели установок

Модель установки Q м3/ч

Габариты установки, LxBxH

(H1-высота с перилами), мм

Масса нетто/
рабочая, кг
N*, кВт
ТКС-ВПФЛ-1 1
ТКС-ВПФЛ-2,5 2,5
ТКС-ВПФЛ-5 5 9 000x2 770x2 903(4 003) 7 800/15 900 7
ТКС-ВПФЛ-10 10 12 000x2 770x2 903(4 003) 9 600/25 800 12
ТКС-ВПФЛ-15 15 12 000x5 240x2 903(4 003) 14 800/39 100 16
ТКС-ВПФЛ-20 20 12 000x5 240x2 903(4 003) 15 100/47 500 18
ТКС-ВПФЛ-25 25
ТКС-ВПФЛ-32,5 32,5 9 000x7 710x2 903(4 003) 16 400/65 000 23
ТКС-ВПФЛ-40 40 12 000x7 710x2 903(4 003) 22 200/87 000 31
ТКС-ВПФЛ-50 50
ТКС-ВПФЛ-65 65
ТКС-ВПФЛ-80 80
ТКС-ВПФЛ-100 100
ТКС-ВПФЛ-130 130
ТКС-ВПФЛ-160 160
ТКС-ВПФЛ-200 200


Базовая комплектация

Базовая комплектация установки Технические характеристики комплектующих

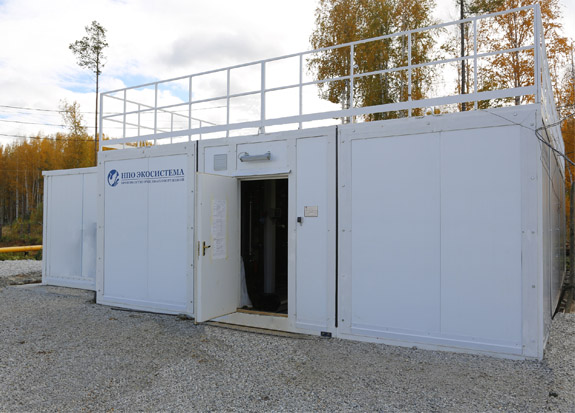

Утепленный блок-контейнер
  • Сварной каркас: материал — стальной профиль (сталь 3). Защитное покрытие металлических поверхностей — атмосферостойкая полиуретановая эмаль RAL5013
  • Пол — усиленный: материал — листовая рифленая сталь 4 мм, по центру пола — дренажный лоток
  • Крыша — усиленная: материал — листовая рифленая сталь 3 мм
  • Утепление контейнера: материал — минераловатный гидрофобный утеплитель — 100 мм
  • Наружная и внутренняя обшивка стен: материал — стальной профлист С8, толщиной 0,5 мм
  • Дверь: глухая утепленная дверь с врезным замком
  • Стандартная окраска: каркас — синий (RAL5013), стены (профлист) — сигнальный синий (RAL5005)
  • Электроразводка: в лотках/гофротрубах
  • Розетки: 220 В — 3 шт
  • Электрообогрев: Электрообогреватели 1000 Вт с термостатами
  • Освещение: светильники с энергосберегающими лампами
  • Система приточно-вытяжной вентиляции: принудительная, с обогревателем на линии притока
Флотатор напорный
  • Флотационная емкость из листовой стали (сталь 3), толщиной 4 мм с антикоррозионным покрытием
  • Система сатурации – нерж. сталь
  • Механизм шламоудаления – нерж. сталь
  • Трубопроводная обвязка - ПВХ
Флокулятор трубный Стальная рама, трубы ПВХ, 2 камеры смешения

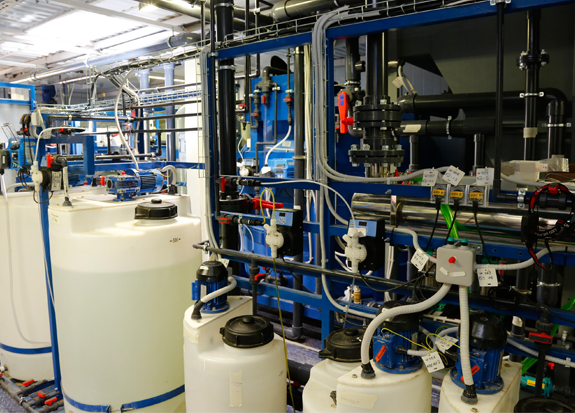

Установка приготовления и дозирования реагентов
  • Рама из нержавеющей стали AISI304
  • 2 емкости из ПНД
  • 2 электромешалки
  • 2 насоса-дозатора с обвязкой ПВХ
  • Арматура с ручным приводом
  • Комплект КИП
Блок подачи воды
  • Емкость из листовой стали (сталь 3), толщиной 4 мм с антикоррозионным покрытием
  • Насос из нержавеющей стали
  • Трубопроводная обвязка – ПВХ
  • Арматура с ручным приводом

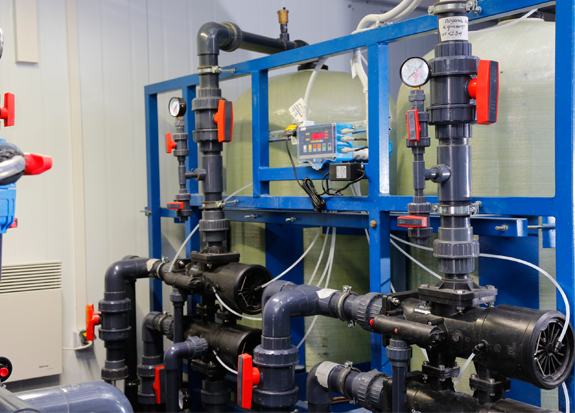

Установка напорной фильтрации (мехочистка)
  • Рама из нержавеющей стали AISI304
  • Корпуса фильтров – стеклопластик
  • Трубопроводная обвязка – ПВХ
  • Арматура с ручным приводом
Установка напорной фильтрации (сорбция)
  • Рама из нержавеющей стали AISI304
  • Корпуса фильтров – стеклопластик
  • Трубопроводная обвязка – ПВХ
  • Арматура с ручным приводом
Блок промывки фильтров
  • Емкость из листовой стали (сталь 3), толщиной 4 мм с антикоррозионным покрытием
  • Насос из нержавеющей стали
  • Трубопроводная обвязка – ПВХ
  • Арматура с ручным приводом

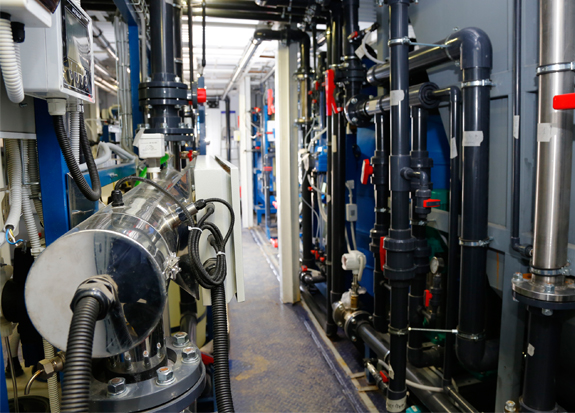

Установка ультрафиолетового обеззараживания воды
  • Установка, смонтированная в контейнере и подключенная к электропитанию
  • Трубопроводная обвязка с ручной арматурой
Шламовая емкость
  • Емкость из листовой стали (сталь 3), толщиной 4 мм с антикоррозионным покрытием
  • Трубопроводная обвязка – ПВХ
  • Арматура с ручным приводом
Комплект трубопроводов и запорно-регулирующей арматуры
  • В пределах 100 мм от границы контейнера
  • Материал — сталь, ПВХ
  • Тип запорной арматуры – ручная
ЩУР Щит распределительный для подключения электроснабжения. 3-й категории. IP 44
ШУ Шкаф автоматического управления технологическим оборудованием на базе ПЛК. IP 44
Комплект КИП Расходомер, датчики уровня в емкостях, датчики давления, манометры
Параметры здания по пожарно-техническим характеристикам (в соответствии с СП 2.13130.2009)
  • Категория по пожарной опасности - Д
  • Степень огнестойкости - IV
  • Класс конструктивной пожарной опасности - С0
  • Класс функциональной пожарной опасности - Ф5.1

Опции

Наименование Описание Преимущества
Мешковый обезвоживатель осадка с насосом подачи (винтовым)
  • Смонтирован в контейнере и подключен к электропитанию
  • Трубопроводная обвязка с ручной арматурой в комплекте
Снижение в 15-20 раз объема образующегося шлама
Шнековый обезвоживатель осадка с насосом подачи (винтовым)
  • Смонтирован в контейнере и подключен к электропитанию
  • Трубопроводная обвязка с ручной арматурой в комплекте
Автоматическое удаление шлама. Снижение объема в 15-20 раз.
Запорная арматура с электроприводом на линии сброса осадка с флотатора Затворы ПВХ с электроприводом Автоматический сброс осадка по таймеру
Запорная арматура с электроприводом на механических напорных фильтрах
  • Шаровые краны ПВХ Ду25 с электроприводом (для труб диаметром до 50 мм)
  • Затворы ПВХ с электроприводом (для труб диаметром более 50 мм)
  • Автоматическая промывка фильтрующих загрузок
  • Обеспечение непрерывного режима работы
Запорная арматура с электроприводом на сорбционных фильтрах
  • Шаровые краны ПВХ Ду25 с электроприводом (для труб диаметром до 50 мм)
  • Затворы ПВХ с электроприводом (для труб диаметром более 50 мм)
  • Автоматическая промывка фильтрующих загрузок
  • Обеспечение непрерывного режима работы
Фильтрующие загрузки на основе ЭКОКАРБОНА ЭКОКАРБОН - для очистки промышленных стоков Фильтрующие загрузки

Эффективность установки

Показатель Исходные стоки* Осветленные стоки после реагентной флотации* Фильтрат механических фильтров* Фильтрат сорбционных фильтров* Очищенные и обеззараженые стоки
Взвешенные вещества, мг/дм3 500 25 3 3 3
Нефтепродукты, мг/дм3 100 1 0,7 0.05 0.05
БПКполн., мг О2/дм3 15 8 7 3 3
ХПК, мг О2/дм3 75 40 35 15 15

Принцип работы

Реагентная обработка. Исходные стоки обрабатываются раствором коагулянта и флокулянта. Автоматические станции приготовления и дозирования реагентов обеспечивают высокоточную подачу рабочих растворов. Интенсивное и полное смешение реагентнов с водой и необходимое время контакта обеспечивает трубный флокулятор со встроенными статическими смесителями.

Напорная флотация. Обработанные реагентами сточные воды поступают в напорный флотатор, который работает по схеме с рециркуляцией части очищенной воды, насыщаемой воздухом, что обеспечивает эффективную очистку сточных вод от скоагулированных тонкодисперсных взвешенных веществ и эмульгированных загрязнений. Флотопена удаляется с поверхности камеры движущимися скребками в лоток, откуда самотеком направляется в шламовую емкость. Осветленная вода отводится из флотатора в самотечном режиме и направляется в сборную емкость.

Напорная механическая фильтрация. Осветленная вода из емкости насосом подается на напорные зернистые механические фильтры, где обеспечивается удаление остаточных взвешенных веществ. Для регенерации фильтрующей загрузки предусмотрена обратноточная промывка очищенной водой. Промывные воды от напорных фильтров направляются «в голову» процесса очистки.

Сорбционная очистка. Фильтрат из механических фильтров поступает на напорные угольные фильтры, где происходит финишная очистка от нефтепродуктов и органических загрязнений. Для взрыхления фильтрующей загрузки предусмотрена обратноточная промывка очищенной водой. Промывные воды от напорных фильтров направляются «в голову» процесса очистки.

Обеззараживание воды. Фильтрат из сорбционных фильтров подается на установку ультрафиолетового обеззараживания. Очищенная и обеззараженная до норм сброса в рыбохозяйственные водоёмы вода отводится под остаточным давлением.

Обезвоживание осадка. Для обезвоживания осадка применяется шнековый обезвоживатель или мешковый фильтр в зависимости от выбранной комплектации.

Монтаж и сервис

Монтаж

Пусконаладка

Гарантия и сервис
  • установка контейнеров на фундамент и крепление;
  • монтаж 2-ого яруса контейнерного здания;
  • сборку внутренних трубопроводов;
  • подключение внешних трубопроводов;
  • подвод кабелей электропитания;
  • установка и подключение электропотребителей и средств автоматизации.
  • шеф-монтаж и пусконаладка;
  • индивидуальные комплексные испытания оборудования с выходом на рабочий режим;
  • поверка средств измерения;
  • обучение персонала.
  • Гарантия 18 месяцев.
  • Расширенная гарантия 60 месяцев.
  • Экстренный выезд сервис-инженера в течение 1 суток.
  • Плановое техническое обслуживание: проверка состояния, регулировка, ревизия узлов, замена быстроизнашиваемых деталей.
