Установка очистки поверхностных сточных вод

Установка очистки поверхностных сточных вод

Установка очистки поверхностных сточных вод предназначена для очистки ливневых сточных вод до нормативов сброса ПДК рыбхозяйственного водоема, либо до норм производственного, оборотного водоснабжения.

Купить установку - tks@tekkos.ru

  • Отстаивание
  • Механическая фильтрация
  • Сорбционная очистка
  • Обеззараживание воды

Сферы применения

  • Предприятия нефтегазовой, химической, металлургической, нефтехимической, пищевой промышленности
  • Промплощадки ТЭЦ, ТЭС, ГРЭС, ГОКа
  • Портовые, транспортные, логистические комплексы
  • Автостоянки, СТО, АЗС
  • Населенные пункты, коттеджные поселки

Модели установок

Модель установки Q,
м3/ч

Габариты, LxBxH

(H1-высота с перилами), мм

Масса нетто/
рабочая, кг
N***, кВт
ТКС-ВДН-2,5 2,5
ТКС-ВДН-5 5 4 500x2 470x3 000 (4 003) 5 560/9 670 2,5
ТКС-ВДН-10 10 6 000x2 470x3 000 (4 003) 6 316/14 510 2,5
ТКС-ВДН-15 15
ТКС-ВДН-20 20 9 000x2 470x3 000 (4 003) 8 450/23 250 2,5
ТКС-ВДН-25 25 12 000x2 470x3 000 (4 003) 11 600/32 200 2,5
ТКС-ВДН-32,5 32,5
ТКС-ВДН-40 40 12 000x2 470x3 000 (4 003) 12 500/45 300 2,5
ТКС-ВДН-50 50
ТКС-ВДН-65 65
ТКС-ВДН-80 80
ТКС-ВДН-100 100
ТКС-ВДН-130 130
ТКС-ВДН-160 160
ТКС-ВДН-200 200
ТКС-ВДН-250 250
ТКС-ВДН-300 300
ТКС-ВДН-400 400
ТКС-ВДН-500 500

Базовая комплектация

Базовая комплектация установки Технические характеристики комплектующих
Блок технологического оборудования:

  • тонкослойный отстойник
  • безнапорный механический фильтр
  • безнапорный сорбционный фильтр
  • емкость очищенной воды
Рамы механического и сорбционного фильтров из нержавеющей стали AISI304
Материал отстойника тонкослойного и емкости очищенной воды — листовой металл (сталь 3), толщиной 4 мм
Защитное покрытие:

  • внутреннее — эпоксидная водостойкая грунт-эмаль
  • наружное — атмосферостойкая полиуретановая эмаль RAL7001

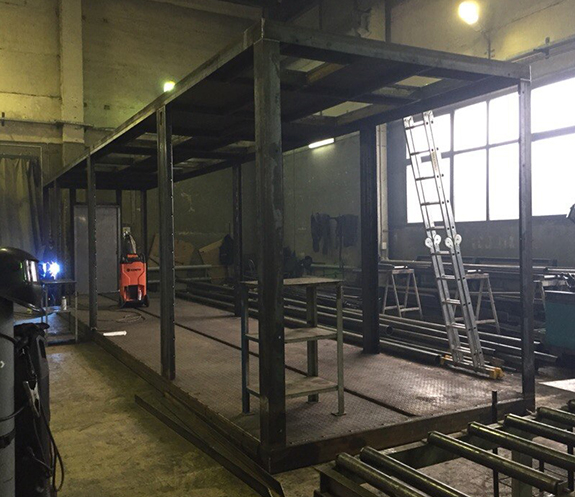

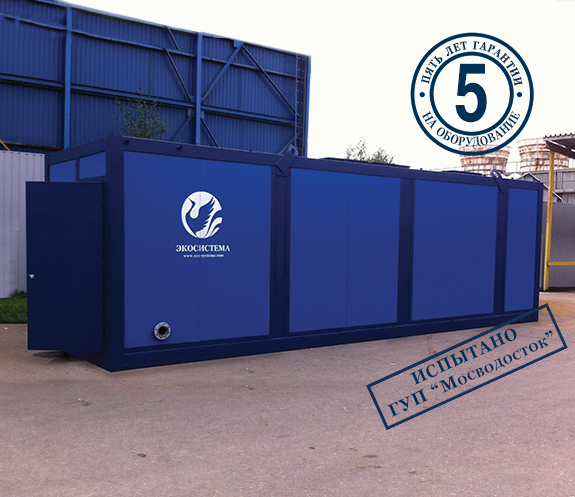

Утепленный блок-контейнер
  • Сварной каркас: материал — стальной профиль (сталь 3). Защитное покрытие металлических поверхностей — атмосферостойкая полиуретановая эмаль RAL5013
  • Пол — усиленный: материал — листовая рифленая сталь 4 мм, по центру пола — дренажный лоток
  • Крыша — усиленная: материал — листовая рифленая сталь 3 мм
  • Утепление контейнера: материал — минераловатный гидрофобный утеплитель — 100 мм
  • Наружная и внутренняя обшивка стен: материал — стальной профлист С8, толщиной 0,5 мм
  • Дверь: глухая утепленная дверь с врезным замком
  • Стандартная окраска: каркас — синий (RAL5013), стены (профлист) — сигнальный синий (RAL5005)
  • Электроразводка: в лотках/гофротрубах
  • Розетки: 220 В — 3 шт
  • Электрообогрев: электрообогреватели 1000 Вт с термостатами
  • Освещение: светильники с энергосберегающими лампами
  • Система приточно-вытяжной вентиляции: принудительная, с обогревателем на линии притока
Щит распределительный для подключения электроснабжения 3-й категории
Датчик температуры воды Смонтирован в емкости и подключенный к электропитанию
Комплект трубопроводов и запорно-регулирующей арматуры
  • В пределах 100 мм от границы контейнера
  • Материал — сталь, ПВХ
  • Тип запорной арматуры – ручная
Лестницы и ограждения Вертикальная лестница и ограждения площадки обслуживания люков
КИП Поплавковый датчик уровня в приемной камере
Параметры здания по пожарно-техническим характеристикам (в соответствии с СП 2.13130.2009)
  • Категория по пожарной опасности - Д
  • Степень огнестойкости - IV
  • Класс конструктивной пожарной опасности - С0
  • Класс функциональной пожарной опасности - Ф5.1

Опции

Наименование Описание Преимущества
Установка УФ-обеззараживания воды
  • Смонтирована в контейнере и подключена к электропитанию
  • Трубопроводная обвязка с ручной арматурой в комплекте
Обеспечение требований по бактериологическим показателям очищенной воды
Шкаф управления на ПЛК
  • Металлический корпус IP 44. ~3ф. 380 В
  • Блок питания 24 В
Обеспечивает управление опциональными электропотребителями и КИП
Насос откачки чистой воды
  • Насос из нерж. стали с напором на выходе до 20 м, смонтированный и подключенный к электропитанию
  • Трубопроводная обвязка с ручной арматурой
  • Датчики уровня в емкости очищенной воды
  • Дооснащение шкафа управления (ПЛК) пуско-защитной арматурой
Подача очищенной воды под напором на повторное использование, либо на сброс
Задвижка сброса осадка
  • Задвижка с электроприводом 220 В, смонтированная на трубопроводе сброса осадка и подключенный к электропитанию
  • Дооснащение шкафа управления (ПЛК) пуско-защитной арматурой. Открытие затвора — по таймеру
  • Автоматический сброс осадка из отстойника
  • Повышение надежности работы установки, снижение эксплуатационных затрат
Расходомер поступающих стоков
  • Расходомер ультразвуковой с накладными датчиками, смонтированный в контейнере и подключенный к электропитанию
  • Трубопроводная обвязка с ручной арматурой
  • Дооснащение шкафа управления (ПЛК) для подключения расходомера и передачи сигналов
Измерение и учет поступающих на очистку стоков, передача сигналов о работе оборудования
Датчик температуры воздуха
  • Датчик температуры воздуха, смонтированный в контейнере и подключенный к электропитанию
  • Дооснащение шкафа управления (ПЛК) для подключения расходомера и передачи сигналов
Измерение температуры, сигнализация опасности замерзания воды
Загрузка - ЭКОКАРБОН Уголь + щебень Служит для очистки сточных вод

Эффективность установки

Показатель Исходные стоки После очистки
Взвешенные вещества, мг/дм3 300 - 500 3
Нефтепродукты, мг/дм3 30 - 70 0,05
БПКполн., мг O2/дм3 15 - 20 3
ХПК, мг O2/дм3 50 - 70 15

Принцип работы

Отстаивание. Исходные стоки поступают в тонкослойный отстойник, где удаляется основная масса взвешенных веществ и свободных нефтепродуктов. Осадок выводится через трубопровод сброса осадка, нефтепродукты задерживаются полимерными плавающими бонами.

Механическая фильтрация. Осветленная вода поступает на механический фильтр с полимерной загрузкой, где удаляются остаточные взвеси и эмульгированные нефтепродукты.

Сорбционная очистка. Затем вода проходит угольный фильтр, где происходит финишная очистка от нефтепродуктов.

Обеззараживание воды. Фильтрат поступает на установку УФ-обеззараживания. Очищенная и обеззараженная до норм сброса в рыбохозяйственные водоёмы вода отводится под остаточным давлением.

Монтаж и сервис

Монтаж

Пусконаладка

Гарантия и сервис

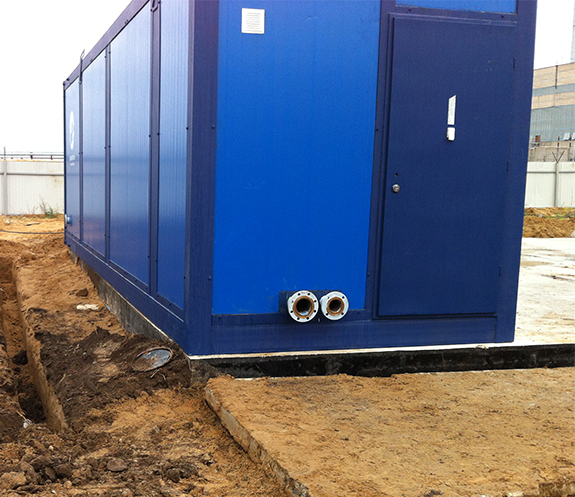

  • установка контейнера на фундамент;
  • подключение трубопроводов;
  • подвод кабелей электропитания;
  • подключение средств автоматизации.
  • шеф-монтаж и пусконаладка;
  • индивидуальные комплексные испытания оборудования с выходом на рабочий режим;
  • поверка средств измерения;
  • обучение персонала.
  • Гарантия 18 месяцев.
  • Расширенная гарантия 60 месяцев.
  • Экстренный выезд сервис-инженера в течение 1 суток.
  • Плановое техническое обслуживание: проверка состояния, регулировка, ревизия узлов, замена быстроизнашиваемых деталей.
