Установка очистки хозбытовых сточных вод

Установка очистки хозбытовых сточных вод

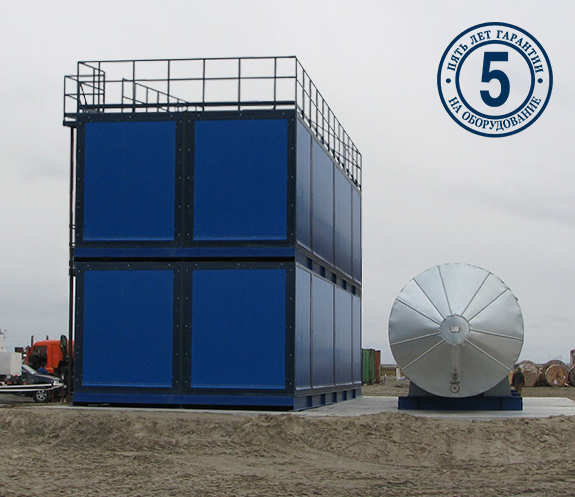

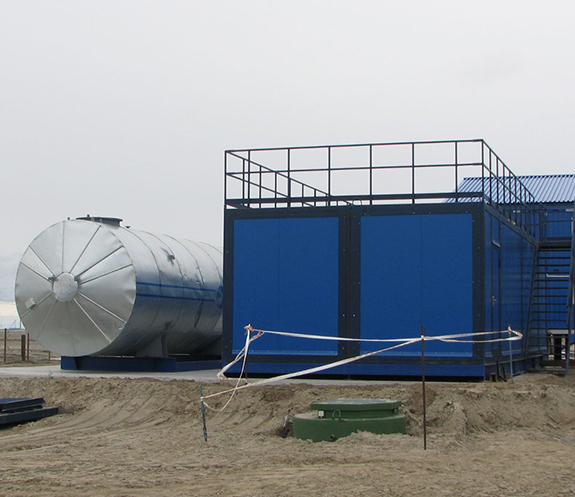

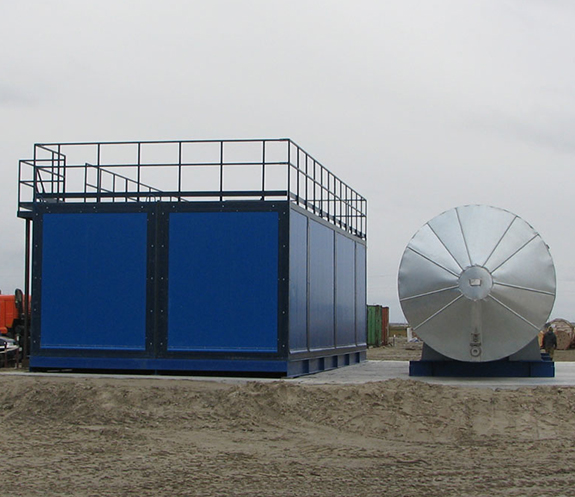

Установка для очистки хозяйственно-бытовых сточных вод предназначена для очистки биологических сточных вод до нормативов сброса ПДК рыбхозяйственного водоема, либо до норм производственного, оборотного водоснабжения.

Купить установку - tks@tekkos.ru

  • Механическая очистка и усреднение
  • Анаэробная стадия
  • Аэробная стадия
  • Вторичное отстаивание
  • Секция доочистки
  • Механическая фильтрация
  • Обеззараживание воды
  • Обезвоживание осадка

Сферы применения

  • Предприятия нефтегазовой, химической, металлургической, нефтехимической, пищевой промышленности
  • Промплощадки ТЭЦ, ТЭС, ГРЭС, ГОКа
  • Портовые, транспортные, логистические комплексы
  • Автостоянки, СТО, АЗС
  • Населенные пункты, коттеджные поселки

Модели установок

Модель комплекса Q, м3/сутки Рабочие габариты, LxBxH, мм Транспортные габариты, LxBxH, мм Масса нетто/рабочая, кг
ВБИО-5 5
ВБИО-10 10 12 000x2 470x3 000 12 000х2 470х3 000 12 600/23 000
ВБИО-15 15
ВБИО-20 20
ВБИО-30 30 12 000x4 940x3 000 12 000х2 470х3 000 23 700/44 000
ВБИО-40 40
ВБИО-50 50 12 000x2 470x5 600 12 000х2 470х3 000 16 600/64 000
ВБИО-65 65
ВБИО-80 80
ВБИО-100 100 12 000x4 940x5 600 12 000х2 470х3 000 32 000/125 000
ВБИО-130 130
ВБИО-160 160 12 000x7 410x5 600 12 000х2 470х3 000 45 000/180 000
ВБИО-200 200 12 000x9 880x5 600 12 000х2 470х3 000 60 000/245 000
ВБИО-250 250
ВБИО-300 300
ВБИО-400 400
ВБИО-500 500
ВБИО-600 600
ВБИО-700 700
ВБИО-850 850
ВБИО-1000 1000
ВБИО-1200 1200
ВБИО-1500 1500

Базовая комплектация

Базовая комплектация установки Технические характеристики комплектующих

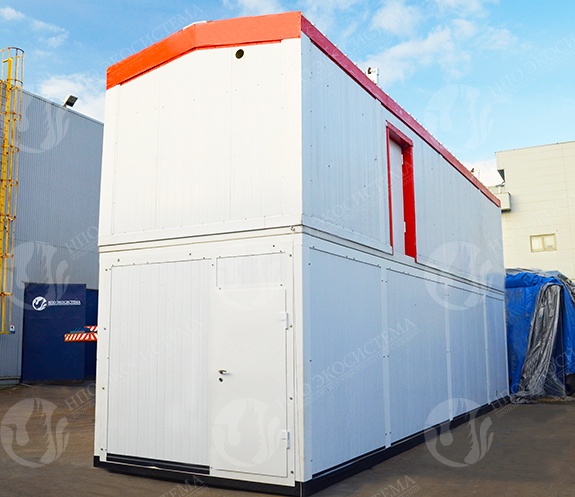

Утепленный блок-контейнер
  • Сварной каркас: материал — стальной профиль (сталь 3). Защитное покрытие металлических поверхностей — атмосферостойкая полиуретановая эмаль RAL5013
  • Пол — усиленный: материал — листовая рифленая сталь 4 мм, по центру пола — дренажный лоток.
  • Крыша — двухскатная: материал — кровельные сендвич-панели
  • Утепление контейнера: материал — минераловатный гидрофобный утеплитель — 100 мм
  • Наружная и внутренняя обшивка стен: материал — стальной профлист С8, толщиной 0,5 мм
  • Дверь: глухая утепленная дверь с врезным замком
  • Стандартная окраска: каркас — синий (RAL5013), стены (профлист) — сигнальный синий (RAL5005)
  • Электроразводка: в лотках/гофротрубах
  • Розетки: 220 В — 3 шт.
  • Электрообогрев: электрообогреватели 1000 Вт с термостатами
  • Освещение: светильники с энергосберегающими лампами
  • Система приточно-вытяжной вентиляции: принудительная, с обогревателем на линии притока
Усреднитель с ручной решеткой и горизонтальной песколовкой Материал — листовой металл (сталь 3), толщиной 4 мм

Защитное покрытие:

  • внутреннее — эпоксидная водостойкая грунт-эмаль
  • наружное — атмосферостойкая полиуретановая эмаль RAL7001
Биоблок в составе: Материал — листовой металл (сталь 3), толщиной 4 мм

Защитное покрытие:

  • внутреннее — эпоксидная водостойкая грунт-эмаль
  • наружное — атмосферостойкая полиуретановая эмаль RAL7001
Денитрификатор
  • Эрлифты циркуляции ила
  • Электромешалка
Нитрификатор
  • Мелкопузырчатая система аэрации
  • Плоскостная биозагрузка
Вторичный отстойник Вертикального типа с конусным днищем и эрлифтами возвратного ила
Резервуар глубокой доочистки
  • Мелкопузырчатая система аэрации
  • Плоскостная биозагрузка
Емкость очищенной воды Материал – низкоуглеродистая сталь с антикоррозийным покрытием
Компрессоры для системы аэрации
  • Вихревые воздуходувки в комплекте с воздушными фильтрами
  • Количество 2-3 шт в зависимости от производительности станции
Блок приготовления и дозирования коагулянта
  • Емкость из полиэтилена с электромешалкой
  • Насос-дозатор
Безнапорный фильтр Безнапорный фильтр с песчаной загрузкой
Блок промывки фильтра
  • Емкость чистой воды
  • Насос промывки EBARA из нерж. стали
Установка УФ-обеззараживания
  • Установка УФ-обработки воды
  • Насос промывки
Иловый стабилизатор Среднепузырчатая аэрация
Блок обезвоживания избыточного ила
  • Мешковый обезвоживатель из нержавеющей стали
  • Шнековый насос подачи ила
  • Статический смеситель
Установка приготовления и дозирования флокулянта
  • Емкость из полиэтилена с электромешалкой
  • Насос-дозатор
Щит распределительный для подключения электроснабжения На 2 ввода электроэнергии. Без АВР
Шкаф управления Ручное и автоматическое управление технологическими электропотребителями
Комплект трубопроводов и запорно-регулирующей арматуры
  • В пределах 100 мм от границы контейнера
  • Материал — сталь, ПВХ
  • Тип запорной арматуры – ручная
КИП
  • Расходомер поступающих сточных вод
  • Манометры
  • Датчик уровня
  • Датчик температуры воды
Лестницы и ограждения Лестница для подъема на крышу контейнера (контейнеров), ограждения площадки обслуживания
Параметры здания по пожарно-техническим характеристикам (в соответствии с СП 2.13130.2009)
  • Категория по пожарной опасности - Д
  • Степень огнестойкости - IV
  • Класс конструктивной пожарной опасности - С0
  • Класс функциональной пожарной опасности - Ф5.1

Опции

Наименование Описание Преимущества
Северное исполнение
  • Несущие конструкции из хладостойкой стали С-345 (09Г2С)
  • Утеплитель толщиной 150 мм
Стабильная безаварийная работа оборудования при низких температурах (до -65С)
Подогрев очищаемой воды Электрообогрев поступающей на очистку воды Для объектов, где возможно поступление на очистку стоков с температурой менее +12С.
Механическая решетка Автоматическая решетка с электроприводом для предварительной очистки сточных вод.
Нержавеющая сталь
  • Автоматизация процесса мехочистки
  • Повышение надежности работы станции
Шнековый обезвоживатель Механическое обезвоживание осадка
  • Высокая производительность для больших станций
  • Автоматизация работы блока обезвоживания
Установка дозирования гипохлорита натрия
  • Емкость из химстойкого полиэтилена с мешалкой
  • Насос-дозатор
  • Статический смеситель
Доочистка от аммония, СПАВ и органических загрязнений

Эффективность установки

Показатель Единица измерения До очистки После очистки Эффективность очистки, %
Водородный показатель ед. pH 6,5-8,5 6,5-8,5
Взвешенные вещества мг/дм3 300 3,0 99,0
БПКполн. мгO2/дм3 350 3,0 99,1
ХПК мгO2/дм3 500 15 97,0
Азот аммонийный мг/дм3 40 0,39 99,0
Фосфор фосфатов мг/дм3 10 0,2 98,0
СПАВ мг/дм3 10 0,5 95,0
Температура °C 12-35 12-35

Принцип работы

Механическая очистка и усреднение. Исходные стоки, пройдя механическую очистку на мелкопрозорной решетке и песколовке, поступают в усреднитель, в котором организовано перемешивание поступающего стока.
Анаэробная стадия. Усредненный сток в напорном режиме подается в денитрификатор блока биологической очистки, где организовано перемешивание иловой смеси без подачи воздуха с целью удаления нитратов (организация условий биотической трансформации окисленных форм азота до газообразного состояния).
Аэробная стадия. После денитрификатора сточные воды самотеком поступают на основную стадию очистки - в аэротенк-нитрификатор, оборудованный системой мелкопузырчатой аэрации, обеспечивающий оптимальное перемешивание иловой смеси и насыщение воды кислородом. Для увеличения концентрации органотрофного биоценоза в аэротенке-нитрификаторе размещена полимерная загрузка, на которой развивается биопленка.
Вторичное отстаивание. Из аэротенка-нитрификатора сточные воды самотеком поступают во вторичный отстойник, где происходит оседание активного ила, после чего он перекачивается эрлифтами обратно в денитрификатор. Для удаления фосфатов в иловую смесь на выходе из аэротенка-нитрификатора подаётся раствор коагулянта. Химически связанные фосфаты выводятся вместе с избыточным активным илом на блок обезвоживания.
Секция доочистки. Очищенные сточные воды из вторичного отстойника поступают в секцию доочистки, оборудованный системой аэрации и блоками полимерной загрузки, на которой иммобилизованные микроорганизмы осуществляют минерализацию оставшихся органических соединений после основного процесса биологической очистки.
Механическая фильтрация. После доочистки сточные воды подаются на безнапорный механический фильтр, где обеспечивается удаление взвешенных веществ. В фильтре предусмотрена обратная водо-воздушная промывка.
Обеззараживание воды. Фильтрат поступает на установку обеззараживания (ультрафиолет, гипохлорит). Очищенная и обеззараженная до норм сброса в рыбохозяйственные водоёмы вода отводится под остаточным давлением.
Обезвоживание осадка. Для обезвоживания осадка применяется шнековый обезвоживатель или мешковый фильтр.

Монтаж и сервис

Монтаж

Пусконаладка

Гарантия и сервис
  • установка контейнеров на фундамент и крепление;
  • монтаж 2-ого яруса контейнерного здания;
  • сборку внутренних трубопроводов;
  • подключение внешних трубопроводов;
  • подвод кабелей электропитания;
  • установка и подключение электропотребителей и средств автоматизации.
  • шеф-монтаж и пусконаладка;
  • индивидуальные комплексные испытания оборудования с выходом на рабочий режим;
  • поверка средств измерения;
  • обучение персонала.
  • Гарантия 18 месяцев.
  • Расширенная гарантия 60 месяцев.
  • Экстренный выезд сервис-инженера в течение 1 суток.
  • Плановое техническое обслуживание: проверка состояния, регулировка, ревизия узлов, замена быстроизнашиваемых деталей.
