Установка обезвоживания осадков и шламов

Установка обезвоживания осадков и шламов

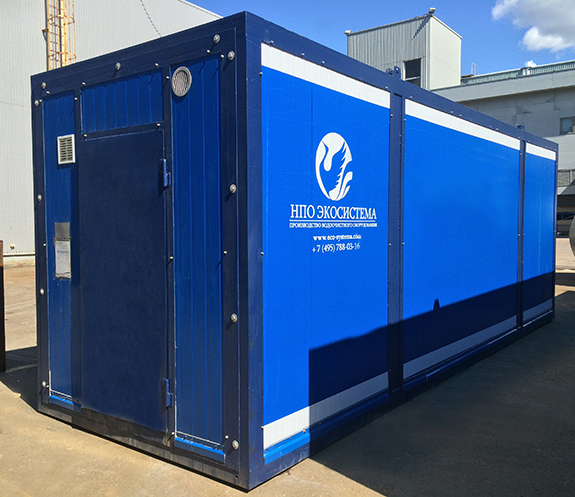

Установка обезвоживания осадков и шламов полной заводской готовности. Поставляется в утепленном модуле, используется для очистки хоз-бытовых и ливневых сточных вод

Купить установку - tks@tekkos.ru

В состав комплекса входит:

  • шнековый обезвоживатель
  • установка приготовления и дозирования флокулянта
  • шламовая емкость
  • контейнер обезвоженного осадка

Модели установок

Модель Q,
м3/ч
ВОБ-0,5 0,5
ВОБ-1,5 1,5
ВОБ-3 3
ВОБ-6 6
ВОБ-9 9
ВОБ-15 15
ВОБ-30 30
ВОБ-45 45
ВОБ-60 60
ВОБ-90 90

Базовая комплектация

Комплектация установки Технические характеристики комплектующих
Утепленный блок-контейнер Сварной каркас: материал — стальной профиль (сталь 3). Защитное покрытие металлических поверхностей — атмосферостойкая полиуретановая эмаль
Пол — усиленный: материал — листовая рифленая сталь 4 мм, по центру пола — дренажный лоток
Крыша — усиленная: материал — листовая рифленая сталь 3 мм
Утепление контейнера: материал — минераловатный гидрофобный утеплитель — 100-150 мм (в зависимости от выбранной модификации)
Наружная и внутренняя обшивка стен: материал — стальной профлист С8, толщиной 0,5 мм
Дверь: глухая утепленная дверь с врезным замком
Стандартная окраска: каркас — синий (RAL5013), стены (профлист) — сигнальный синий (RAL5005)
Электроразводка: в лотках/гофротрубах
Розетки: 220 В — 3 шт
Электрообогрев: Электрообогреватели 1000 Вт с термостатами
Освещение: светильники с энергосберегающими лампами
Система приточно-вытяжной вентиляции: принудительная, с обогревателем на линии притока
Шламовая емкость Емкость из листовой стали (сталь 3), толщиной 4 мм с антикоррозионным покрытием
Мешалка с электроприводом
Винтовой насос
Трубопроводная обвязка – ПВХ
Арматура с ручным приводом
Комплект КИП
Установка приготовления и дозирования флокулянта Трехсекционная усиленная емкость из нержавеющей стали AISI304
Шнековый дозатор
2 тихоходных электромешалки
Насос-дозатор
Трубопроводная обвязка – ПВХ
Арматура с ручным приводом
Комплект КИП
Шнековый обезвоживатель Корпус из нержавеющей стали AISI304
Емкость флокуляции с электрической мешалкой
Шнековый узел из нержавеющей стали AISI304 с мотор-редуктором
Электромагнитный клапан промывной воды
Трубопроводная обвязка – ПВХ
Комплект КИП
Контейнер обезвоженного осадка 1 шт.
Комплект трубопроводов и запорно-регулирующей арматуры В пределах 100 мм от границы контейнера
Материал — ПВХ
Тип запорной арматуры – ручная
ЩУР Щит распределительный для подключения электроснабжения. 3-й категории. IP 44
ШУ Шкаф автоматического управления технологическим оборудованием на базе ПЛК. IP 44
Параметры здания по пожарно-техническим характеристикам (в соответствии с СП 2.13130.2009) Категория по пожарной опасности - Д
Степень огнестойкости - IV
Класс конструктивной пожарной опасности - С0
Класс функциональной пожарной опасности - Ф5.1

Принцип работы

Приготовление и дозирование флокулянта. Раствор флокулянта готовится из сухого гранулированного продукта с помощью автоматической установки непрерывного действия. Корпус установки приготовления флокулянта включает в себя три секции: секцию растворения, секцию созревания и секцию готового раствора. В процессе приготовления раствор последовательно проходит через все секции. Готовый раствор подается насосом-дозатором.

Реагентная обработка. Исходный осадок из шламовой емкости винтовым насосом подается в дозирующую емкость обезвоживателя, откуда самотеком направляется в емкость флокуляции, оснащенную электрической мешалкой. В емкости флокуляции происходит смешение осадка с раствором флокулянта для улучшения его влагоотдающих свойств.

Обезвоживание. Сфлокулированный осадок поступает по подающей трубе в обезвоживающий барабан, где он продвигается от зоны сгущения к зоне отжима. Внешняя часть барабана образована комплектом чередующихся подвижных и неподвижных колец, внутренняя включает шнек, шаг витков которого уменьшается от зоны сгущения к зоне отжима. В зоне сгущения отделение фильтрата обеспечивается под действием силы тяжести, а в зоне отжима – за счет избыточного давления, возникающего вследствие уменьшения шага витков шнека и наличия зазора между окончанием шнека и прижимной пластиной. Обезвоженный осадок выгружается в контейнер и направляется на утилизацию.

Очищение обезвоживающего барабана. Наличие подвижных колец обеспечивает самоочищение. Также предусмотрена система автоматической промывки внешней поверхности барабана чистой водой. Таким образом, процессы обезвоживания и очищения обезвоживающего барабана производятся одновременно и непрерывно.

Отвод фильтрата. Образующийся фильтрат отводится в поддон, откуда самотеком направляется на сброс.

Монтаж и сервис

Монтаж

Пусконаладка

Гарантия и сервис
  • установка контейнеров на фундамент и крепление;
  • монтаж 2-ого яруса контейнерного здания;
  • сборку внутренних трубопроводов;
  • подключение внешних трубопроводов;
  • подвод кабелей электропитания;
  • установка и подключение электропотребителей и средств автоматизации.
  • шеф-монтаж и пусконаладка;
  • индивидуальные комплексные испытания оборудования с выходом на рабочий режим;
  • поверка средств измерения;
  • обучение персонала.
  • Гарантия 18 месяцев.
  • Расширенная гарантия 60 месяцев.
  • Экстренный выезд сервис-инженера в течение 1 суток.
  • Плановое техническое обслуживание: проверка состояния, регулировка, ревизия узлов, замена быстроизнашиваемых деталей.
