Фильтровальная станция промливневых стоков

Фильтровальная станция промливневых стоков

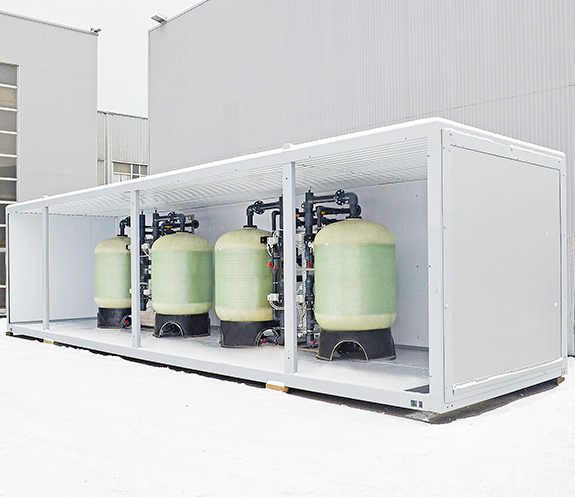

Установка напорной двухстепенчатой фильтрации в утепленном модуле. Очистка до ПДК рыбохозяйственного водоема.

Купить станцию - tks@tekkos.ru

В состав комплекса входит:

  • реагентные блоки
  • контактная камера
  • механические фильтры
  • сорбционные фильтры
  • установка УФ-обеззараживания
  • блок обработки промывной воды

Модели установок

Модель Q,
м3/ч
ТКС-ВФС-1 1
ТКС-ВФС-2,5 2,5
ТКС-ВФС-5 5
ТКС-ВФС-10 10
ТКС-ВФС-15 15
ТКС-ВФС-20 20
ТКС-ВФС-30 30
ТКС-ВФС-40 40
ТКС-ВФС-50 50
ТКС-ВФС-65 65
ТКС-ВФС-80 80
ТКС-ВФС-100 100
ТКС-ВФС-130 130
ТКС-ВФС-150 150
ТКС-ВФС-200 200

Базовая комплектация

Комплектация установки Технические характеристики комплектующих
Утепленный блок-контейнер Сварной каркас: материал — стальной профиль (сталь 3). Защитное покрытие металлических поверхностей — атмосферостойкая полиуретановая эмаль
Пол — усиленный: материал — листовая рифленая сталь 4 мм, по центру пола — дренажный лоток
Крыша — усиленная: материал — листовая рифленая сталь 3 мм
Утепление контейнера: материал — минераловатный гидрофобный утеплитель — 100-150 мм (в зависимости от выбранной модификации)
Наружная и внутренняя обшивка стен: материал — стальной профлист С8, толщиной 0,5 мм
Дверь: глухая утепленная дверь с врезным замком
Стандартная окраска: каркас — синий (RAL5013), стены (профлист) — сигнальный синий (RAL5005)
Электроразводка: в лотках/гофротрубах
Розетки: 220 В — 3 шт
Электрообогрев: Электрообогреватели 1000 Вт с термостатами
Освещение: светильники с энергосберегающими лампами
Система приточно-вытяжной вентиляции: принудительная, с обогревателем на линии притока
Установка приготовления и дозирования реагентов Рама из нержавеющей стали AISI304
2 емкости из ПНД
2 электромешалки
2 насоса-дозатора с обвязкой ПВХ
Арматура с ручным приводом
Комплект КИП
Смеситель 1 шт.
Контактная камера Стальная рама (сталь 3) с антикоррозионным покрытием
Корпус – стеклопластик
Трубопроводная обвязка – ПВХ
Арматура с ручным приводом
Установка напорной фильтрации (мехочистка) Рама из нержавеющей стали AISI304
Корпуса фильтров – стеклопластик
Трубопроводная обвязка – ПВХ
Арматура с ручным приводом
Установка напорной фильтрации (сорбция) Рама из нержавеющей стали AISI304
Корпуса фильтров – стеклопластик
Трубопроводная обвязка – ПВХ
Арматура с ручным приводом
Установка ультрафиолетового обеззараживания воды Установка, смонтированная в контейнере и подключенная к электропитанию
Трубопроводная обвязка с ручной арматурой
Блок промывки фильтров Емкость из листовой стали (сталь 3), толщиной 4 мм с антикоррозионным покрытием
Насос из нержавеющей стали
Трубопроводная обвязка – ПВХ
Арматура с ручным приводом
Блок обработки промывной воды В зависимости от модификации
Комплект трубопроводов и запорно-регулирующей арматуры В пределах 100 мм от границы контейнера
Материал — сталь, ПВХ
Тип запорной арматуры – ручная
ЩУР Щит распределительный для подключения электроснабжения. 3-й категории. IP 44
ШУ Шкаф автоматического управления технологическим оборудованием на базе ПЛК. IP 44
Комплект КИП Расходомер, датчики уровня в емкостях, манометры
Параметры здания по пожарно-техническим характеристикам (в соответствии с СП 2.13130.2009) Категория по пожарной опасности - Д
Степень огнестойкости - IV
Класс конструктивной пожарной опасности - С0
Класс функциональной пожарной опасности - Ф5.1

Эффективность фильтровальной станции

Показатель Исходные стоки* Фильтрат механических фильтров* Фильтрат сорбционных фильтров* Очищенные и обеззараженые стоки
Взвешенные вещества, мг/дм3 50 3 3 3
Нефтепродукты, мг/дм3 2 0,5 0,05 0,05
БПКполн., мг O2/дм3 15 7 3 3
ХПК, мг O2/дм3 75 35 15 15


* - максимальная концентрация

Принцип работы фильтровальной станции

Реагентная обработка. Исходные стоки обрабатываются растворами гипохлорита натрия и коагулянта. Автоматические станции приготовления и дозирования реагентов обеспечивают высокоточную подачу рабочих растворов. Для интенсивного смешения реагентов с водой установлены статические смесители, для обеспечения необходимого времени реакции – контактная камера.

Напорная механическая фильтрация. Обработанная реагентами вода подается на напорные фильтры с зернистой загрузкой. Образование хлопьев гидроксидов, сорбирующих примеси (в т.ч. нефтепродукты), происходит в слое фильтрующей загрузки в результате прилипания коагулирующих частиц к зернам загрузки. В результате контактной коагуляции и осветления происходит очистка воды от основной массы взвешенных веществ.

Сорбционная очистка. Фильтрат из механических фильтров поступает на напорные угольные фильтры, где происходит финишная очистка от нефтепродуктов и органических загрязнений.

Обеззараживание воды. Фильтрат из сорбционных фильтров подается на установку ультрафиолетового обеззараживания. Очищенная и обеззараженная до норм сброса в рыбохозяйственные водоёмы вода отводится под остаточным давлением.

Регенерация фильтрующих загрузок. Для проведения обратноточных промывок фильтрующих загрузок предусмотрены емкость промывной воды и насос промывки. Блок обработки промывной воды зависит от модификации установки и может включать в себя отстойник, мешковый или шнековый обезвоживатель.

Монтаж и сервис

Монтаж

Пусконаладка

Гарантия и сервис
  • установка контейнеров на фундамент и крепление;
  • монтаж 2-ого яруса контейнерного здания;
  • сборку внутренних трубопроводов;
  • подключение внешних трубопроводов;
  • подвод кабелей электропитания;
  • установка и подключение электропотребителей и средств автоматизации.
  • шеф-монтаж и пусконаладка;
  • индивидуальные комплексные испытания оборудования с выходом на рабочий режим;
  • поверка средств измерения;
  • обучение персонала.
  • Гарантия 18 месяцев.
  • Расширенная гарантия 60 месяцев.
  • Экстренный выезд сервис-инженера в течение 1 суток.
  • Плановое техническое обслуживание: проверка состояния, регулировка, ревизия узлов, замена быстроизнашиваемых деталей.
