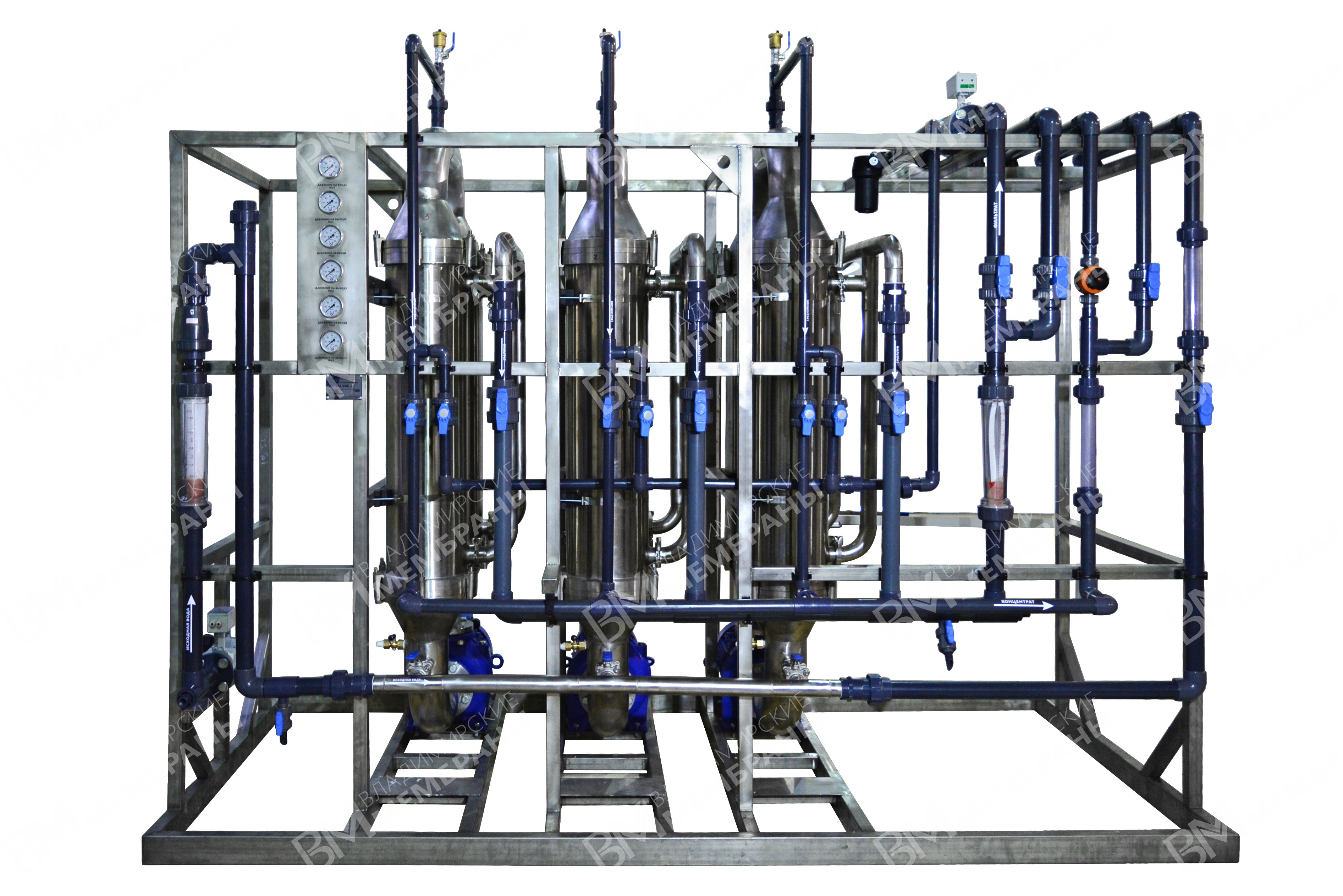

Установка ультрафильтрации (половолоконная)

Установка ультрафильтрации (половолоконная)

Удаление механических, коллоидных примесей и бактериальных загрязнений

Купить установку - tks@tekkos.ru

  • Трубчатые капилярные мембраны
  • Рама из нержавеющей стали AISI 304 с антикорозионным покрытием
  • Блок обратно-точной промывки
  • Шкаф управления

Модели установок ультрафильтрации половолоконной

Наименование Артикул Производительность
по фильрату, м3/ч
Габариты (ДхШхВ), мм
ВМ-УФП-1 51.06.01 1 800х350х1 800
ВМ-УФП-2 51.06.02 2 900х350х1 800
ВМ-УФП-3 51.06.03 3 1 200х600х1 800
ВМ-УФП-5 51.06.04  5 2 000х600х1 800
ВМ-УФП-10 51.06.05 10 1 300х750х2 200
ВМ-УФП-15 51.06.06 15 1 600х750х2 200
ВМ-УФП-20 51.06.07 20 2 100х750х2 200
ВМ-УФП-30 51.06.08 30 3 500х750х2 200
ВМ-УФП-40 51.06.09 40 4 200х750х2 200
ВМ-УФП-50 51.06.10 50 5 500х750х2 200
ВМ-УФП-75 51.06.11 75 3 500х2 500х2 200
ВМ-УФП-100 51.06.12 100 5 500х2 500х2 200

Базовая комплектация установки ультрафильтрации

Базовая комплектация Технические характеристики
Рама
  • Сварная конструкция из профильной трубы (нержавеющая сталь AISI 304)
Модули ультрафильтрации
  • Пакеты трубчатых капиллярных ультрафильтрационных мембран в пластиковом корпусе
Блок обратно-точной промывки
  • Рама - 1 шт.
  • Насос промывки - 1 шт.
  • Накопительная емкость фильтрата из полиэтилена - 1 шт.
  • Насос дозатор - 3 шт.
Трубопроводная обвязка и арматура
  • ПВХ, клапаны с электроприводом - 4-8 шт.
КИП
  • Манометры - 2 шт.
  • Ротаметр - 2 шт.
Шкаф управления
  • Автоматическое управление установкой

Опции установок ультрафильтрации половолоконной

Наименование Преимущества
Датчики давления
  • Возможность дистанционной передачи данных о давлении
Мутномер на выходе
  • Непрерывный контроль качества очищенной воды

Эффективность установок ультрафильтрации половолоконной

Показатель качества воды  Исходная вода После очистки на установке ВМ-УФП
Взвешенные вещества, мг/дм3  до 10  отс.
Цветность, см  до 60  менее 5
Железо, мг/дм3 до 5   менее 0,05
Перманганатная окисляемость, мг О2/дм3 до 12  менее 5 с инлайн-коагуляцией
Общее микробное число  более 106  менее 50

Принцип работы установки ультрафильтрации половолоконной

Исходная вода с механическими, коллоидными и бактериальными загрязнениями поступает на модули ультрафильтрации. Каждый модуль представляет собой пакет трубчатых капиллярных половолоконных мембран заключенный в пластиковый корпус.

Поток воды, вошедший на мембранный модуль, в полном объеме проходит через капиллярные волокна. Загрязнения размером более 0,02 мкм, в том числе бактериальные, оседают на рабочей поверхности волокна.

Очищенная вода собирается в накопительной емкости.

Монтаж и сервис

Монтаж

Пусконаладка

Гарантия и сервис
  • установка контейнера на фундамент;
  • подключение трубопроводов;
  • подвод кабелей электропитания;
  • подключение средств автоматизации.
  • шеф-монтаж и пусконаладка;
  • индивидуальные комплексные испытания оборудования с выходом на рабочий режим;
  • поверка средств измерения;
  • обучение персонала.
  • Гарантия 18 месяцев.
  • Расширенная гарантия 60 месяцев.
  • Экстренный выезд сервис-инженера в течение 1 суток.
  • Плановое техническое обслуживание: проверка состояния, регулировка, ревизия узлов, замена быстроизнашиваемых деталей.
