Обратный осмос для минерализованной воды

Обратный осмос для минерализованной воды

Опреснение минерализованной воды

Купить установку - tks@tekkos.ru

  • Высокоселективные мембраны 4"/8"
  • Композитный корпус мембраны - 450 PSI
  • Вертикальный многоступенчатый насос высокого давления
  • Трубопроводная обвязка из нержавеющей стали AISI 316 и ПВХ
  • Возможность рециркуляции концентрата

Модели установок

Модель Производительность
 по фильрату, м3/ч
Селективность, % Конверсия*, % Габариты (ДхШхВ), мм
ТКС-ОСС-1 1 96,5-98,5 65-80 2800х1310х1750
ТКС-ОСС-2 (4040)  2 96,5-98,5 65-80  2800х1310х1750
ТКС-ОСС-2 2 96,5-98,5 65-80 2800х1310х1750
ТКС-ОСС-3 (4040) 3 96,5-98,5 65-80 2800х1310х1750
ТКС-ОСС-3 3 96,5-98,5 65-80 2800х1310х1750
ТКС-ОСС-5 5 96,5-98,5 65-80 4500х1310х1800
ТКС-ОСС-10  10 96,5-98,5 65-80 4500х1310х1800
ТКС-ОСС-15 15 96,5-98,5 65-80 4500х1310х1800
ТКС-ОСС-20 20 96,5-98,5 65-80 4500х1310х1800
ТКС-ОСС-30 30 96,5-98,5 65-80 6800х1310х2150
ТКС-ОСС-40 40 96,5-98,5 65-80 6800х1310х2150
ТКС-ОСС-50 50 96,5-98,5 65-80 6800х1310х2150
ТКС-ОСС-75  75 96,5-98,5 65-80 6800х1310х2150
ТКС-ОСС-100 100 96,5-98,5 65-80 6800х1310х2150

Базовая комплектация

Базовая комплектация Технические характеристики

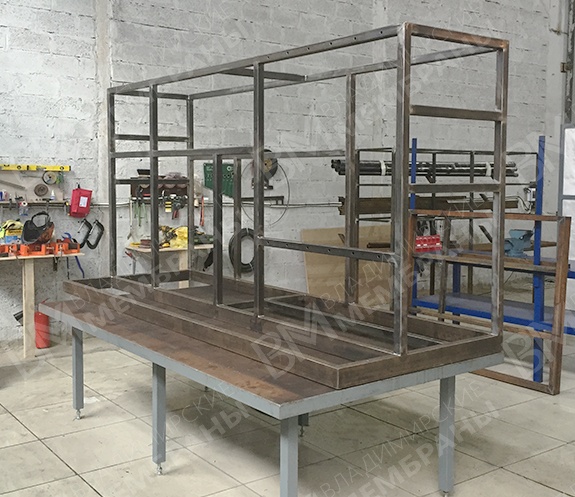

Рама
  • Сварная конструкция из профильной трубы (нержавеющая сталь AISI 304)

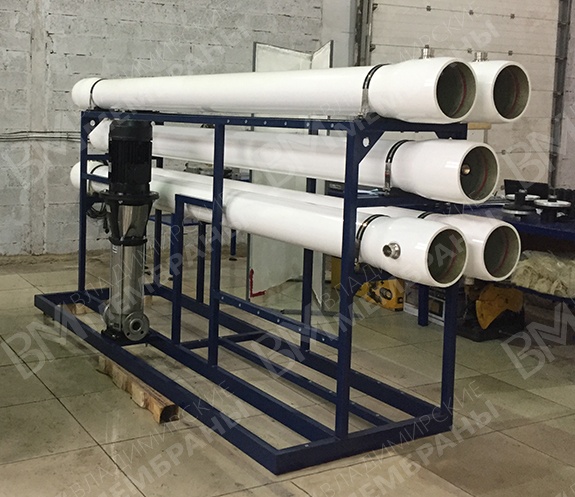

Мембранные аппараты
  • Композитный корпус:

  • Рабочее давление - до 30 бар
  • Типоразмер - 4"/8"
  • Количество размещаемых элементов - 2-6 шт.
Мембранные элементы
  • Композитные высокоселективные элементы          (типоразмер - 4"/8")
Повышающий насос
  • Вертикальный многоступенчатый насос высокого давления:

  • Рабочее давление до 30 бар
  • Проточная часть из нержавеющей стали AISI 304
Запорная арматура
  • Ручные регулирующие и отсечные клапаны из нержавеющей стали AISI 304 и ПВХ
Трубопроводная обвязка
  • Обвязка из нержавеющей стали AISI 304 и ПВХ в границах блока
КИП
  • Манометры - 4 шт
  • Ротаметры - 2 шт
  • Датчик сухого хода - 1 шт
  • Реле температуры - 1 шт
Электрооборудование (клеммная коробка, подключение к силовым кабелям)
  • Подводимое напряжение - 380\220
  • Ввод кабелей через гермовводы

Опции

Наименование Преимущества
Блок фильтров тонкой механической очистки  Защита мембран от проскока взвешенных веществ, увеличение срока службы мембран
Блок химической мойки  Осуществление периодической промывки установки с использованием химических реагентов, увеличение срока службы мембран
Дополнительный комплект КИП.
В комплект входят: датчики давления, электронные расходомеры и датчик электропроводности.
Возможность дистанционной передачи данных о давлении, расходе и возможность дистанционного контроля и регистрации показаний качества получаемого фильтрата
Электроприводная отсечная арматура  Возможность автоматического управления переключением технологических потоков. Гидродинамический смыв солей жесткости с поверхности мембран для увеличения срока службы мембран
Регулирующие электроприводные клапаны  Возможность автоматического управления расходом или давлением технологических потоков
Корпуса и обвязка из нержавеющей стали AISI 316  Повышенная коррозионная стойкость
Шкаф управления  Автоматическое управление обратноосмотической установкой обеспечивается программируемым логическим контроллером (ПЛК). Контроль за состоянием установки и выполнением процесса, управление, а также ведение журнала аварий и событий осуществляется с помощью сенсорной панели оператора (ПО). Имеется возможность обеспечения связи с верхним уровнем для управления и мониторинга (сигналы типа «сухой контакт»; через интерфейс RS-485 по протоколам Modbus RTU/ASCII).

Эффективность установки

Показатель качества воды  Исходная вода После очистки на установке ВМ-ОСС (не более)
Минерализация, мг/л, в том числе:

     Сульфаты, мг/л
     Хлориды, мг/л
     Гидрокарбонаты, мг/л
1 000

250
150
250
10

0,5

0,5
Общая жесткость, мг-экв/л, в том числе:

     Кальций, мг/л
     Магний, мг/л


120
24
0,1


Перманганатная окисляемость, мгО2 /л  8 3
Взвешенные вещества, мг/л  2 0
Микробиологические показатели, ОМЧ кол/мл  100 0
Нефтепродукты, суммарно мг/л  0,3 0,05
Цветность °С  35 8
Железо, мг/л  0,1 0

Принцип работы

Исходная вода с растворенными в ней минеральными солями подается на фильтры тонкой механической очистки. Здесь происходит удаление взвешенных частиц размером более 5 мкм.

Далее высоконапорный насос подаёт воду с расчетным давлением на мембранные аппараты. Контроль рабочего давления осуществляется визуально по манометрам (датчикам давления). В аппаратах установки происходит разделение очищаемой воды на очищенную от минеральных солей фильтрат и концентрат с повышенным содержанием солей. Объемные потоки фильтрата и концентрата фиксируются ротаметрами (электронными расходомерами).

В установке предусмотрена возможность возврата части концентрата по линии рециркуляции для уменьшения затрат исходной воды и создания оптимальной скорости потока. Очищенная от минеральных солей вода под остаточным давлением подается потребителю.

Монтаж и сервис

Монтаж

Пусконаладка

Гарантия и сервис
  • установка контейнера на фундамент;
  • подключение трубопроводов;
  • подвод кабелей электропитания;
  • подключение средств автоматизации.
  • шеф-монтаж и пусконаладка;
  • индивидуальные комплексные испытания оборудования с выходом на рабочий режим;
  • поверка средств измерения;
  • обучение персонала.
  • Гарантия 18 месяцев.
  • Расширенная гарантия 60 месяцев.
  • Экстренный выезд сервис-инженера в течение 1 суток.
  • Плановое техническое обслуживание: проверка состояния, регулировка, ревизия узлов, замена быстроизнашиваемых деталей.
