Установка сорбционной напорной фильтрации

Установка сорбционной напорной фильтрации

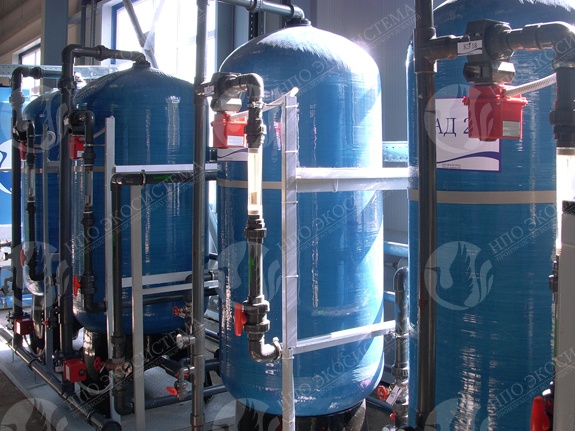

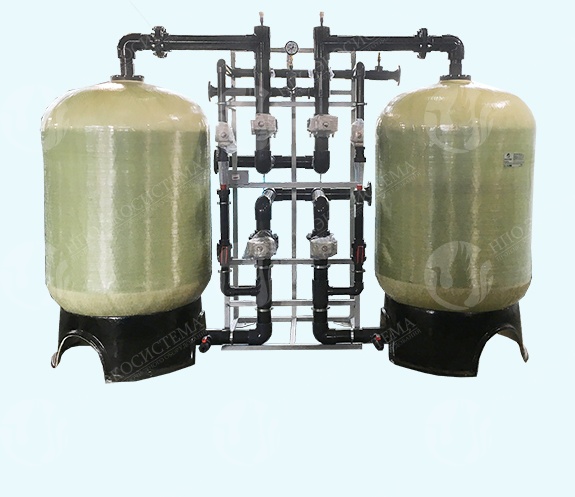

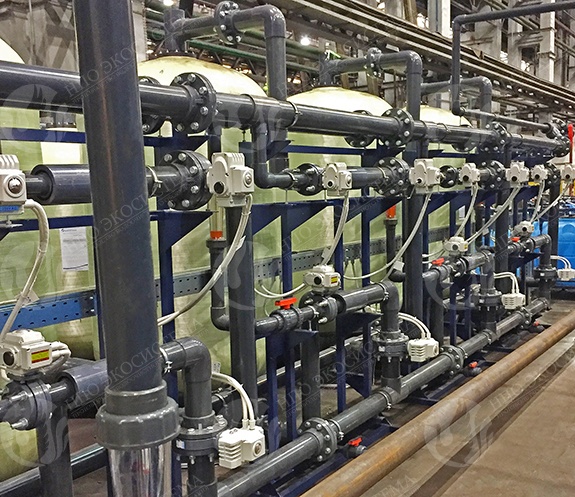

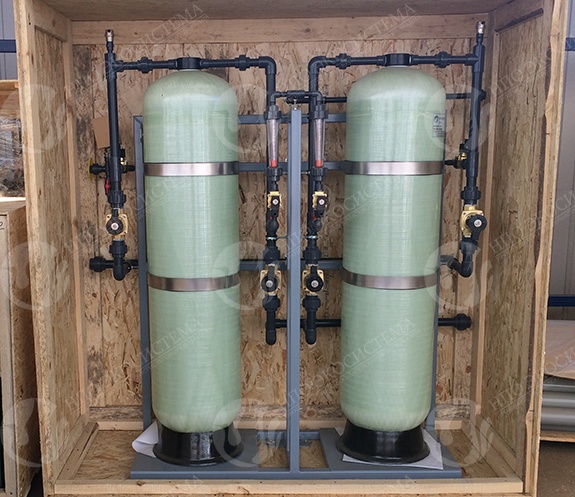

Установка сорбционной напорной фильтрации предназначена для удаления растворенных органических веществ и нефтепродуктов из сточных вод

Купить установку - tks@tekkos.ru

  • Эффективность установки: нефтепродукты с 1 до 0,05 мг/л
  • Корпуса фильтров из полимерных материалов
  • Рама из нержавеющей стали AISI304
  • Трубопроводы, фитинги, арматура из ПВХ
  • В комплекте: манометры, ротаметры, распределительные системы

Базовая комплектация

Комплектация Описание
Корпуса фильтров Стеклопластиковый корпус PN=0,6 МПа.
Присоединения:
  • для диаметров 14"/16"/ – резьба 2,5", верхнее расположение отверстий;
  • для диаметров 18"/21"/24"/30"/36" – резьба 4", верхнее и нижнее расположение отверстий;
  • для диаметров 42"/48"/60"/72"/80" – фланец 6", верхнее и нижнее расположение фланцев;
Нижняя распределительная система
  • для диаметров 14"/16" – щелевая корзина, материал - ПВХ;
  • для диаметров 18"/21"/24"/30"/36"/42"/48"/60" – лучевая, материал - ПВХ
Верхняя распределительная система Корзина/лучевая. Материал - ПВХ.
Рама Сварная конструкция из нержавеющей профильной трубы AISI304
Трубопроводная обвязка Обвязка ПВХ в границах блока:
  • трубопроводы подачи исходной и очищенной воды;
  • трубопроводы подачи и сброса промывной воды;
  • ручная запорная арматура ПВХ (4 шт на 1 фильтр).
КИП Манометры на трубопроводах подачи исходной и на трубопроводах отвода фильтрата.
Ротаметры на выходе очищенной воды с каждого фильтра.

Опции

Комплектация Описание
Корпуса фильтров Стеклопластиковый корпус PN=0,6 МПа.
Присоединения:
  • для диаметров 14"/16"/ – резьба 2,5", верхнее расположение отверстий;
  • для диаметров 18"/21"/24"/30"/36" – резьба 4", верхнее и нижнее расположение отверстий;
  • для диаметров 42"/48"/60"/72"/80" – фланец 6", верхнее и нижнее расположение фланцев;
Нижняя распределительная система
  • для диаметров 14"/16" – щелевая корзина, материал - ПВХ;
  • для диаметров 18"/21"/24"/30"/36"/42"/48"/60" – лучевая, материал - ПВХ
Верхняя распределительная система Корзина/лучевая. Материал - ПВХ.
Рама Сварная конструкция из нержавеющей профильной трубы AISI304
Трубопроводная обвязка Обвязка ПВХ в границах блока:
  • трубопроводы подачи исходной и очищенной воды;
  • трубопроводы подачи и сброса промывной воды;
  • ручная запорная арматура ПВХ (4 шт на 1 фильтр).
КИП Манометры на трубопроводах подачи исходной и на трубопроводах отвода фильтрата.
Ротаметры на выходе очищенной воды с каждого фильтра.

Модельный ряд

Модель установки Q, м3/час при V=7м/ч Кол-во корпусов D одного корпуса, мм Sф*, м2
одного фильтра
Sф*, м2
установки
Высота загрузок
На базе корпусов 14"х65", расположение патрубков: верх-низ
ТКС-УНФ 14х65x1 1
ТКС-УНФ 14х65x2 2
ТКС-УНФ 14х65x3 3
ТКС-УНФ 14х65x4 4
На базе корпусов 16"х65", расположение патрубков: верх-низ
ТКС-УНФ 16х65x1 1
ТКС-УНФ 16х65x2 2
ТКС-УНФ 16х65x3 3
ТКС-УНФ 16х65x4 4
На базе корпусов 18"х65", расположение патрубков: верх-низ
ТКС-УНФ 18х65x1 1
ТКС-УНФ 18х65x2 2
ТКС-УНФ 18х65x3 3
ТКС-УНФ 18х65x4 4
На базе корпусов 21"х62", расположение патрубков: верх-низ
ТКС-УНФ 21х62x1 1
ТКС-УНФ 21х62x2 2
ТКС-УНФ 21х62x3 3
ТКС-УНФ 21х62x4 4
На базе корпусов 24"х72", расположение патрубков: верх-низ, ⌀ - 600мм
ТКС-УНФ 24х72x1 1 600 0,28 0.9
ТКС-УНФ 24х72x2 3,9 2 600 0,28 0.56 0.9
ТКС-УНФ 24х72x3 5,9 3 600 0,28 0.84 0.9
ТКС-УНФ 24х72x4 7,8 4 600 0,28 1.12 0.9
На базе корпусов 30"х72", расположение патрубков: верх-низ, ⌀ - 750мм
ТКС-УНФ 30х72x1 1 750 0,44 0.9
ТКС-УНФ 30х72x2 6,2 2 750 0,44 0.88 0.9
ТКС-УНФ 30х72x3 9,2 3 750 0,44 1.32 0.9
ТКС-УНФ 30х72x4 12,3 4 750 0,44 1.76 0.9
На базе корпусов 36"х72", расположение патрубков: верх-низ, ⌀ - 900мм
ТКС-УНФ 36х72x1 1 900 0,63 0.9
ТКС-УНФ 36х72x2 8,8 2 900 0,63 1.26 0.9
ТКС-УНФ 36х72x3 13,2 3 900 0,63 1.89 0.9
ТКС-УНФ 36х72x4 17,6 4 900 0,63 2.52 0.9
На базе корпусов 42"х72", расположение патрубков: верх-низ, ⌀ - 1050мм
ТКС-УНФ 42х72x1 1 1050 0,86 0.9
ТКС-УНФ 42х72x2 12,0 2 1050 0,86 1.72 0.9
ТКС-УНФ 42х72x3 18,1 3 1050 0,86 2.58 0.9
ТКС-УНФ 42х72x4 24,1 4 1050 0,86 3.44 0,9
На базе корпусов 42"х96", расположение патрубков: верх-низ
ТКС-УНФ 42х96x1 1
ТКС-УНФ 42х96x2 2
ТКС-УНФ 42х96x3 3
ТКС-УНФ 42х96x4 4
На базе корпусов 48"х72", расположение патрубков: верх-низ, ⌀ - 1200мм
ТКС-УНФ 48х72x1 1 1200 1,13 0.9
ТКС-УНФ 48х72x2 15,8 2 1200 1,13 2.26 0.9
ТКС-УНФ 48х72x3 23,7 3 1200 1,13 3.39 0.9
ТКС-УНФ 48х72x4 31,6 4 1200 1,13 4.52 0.9
На базе корпусов 48"х96", расположение патрубков: боковое, ⌀ - 1200мм
ТКС-УНФ 48х96x1 1 1200 1,13 1.0
ТКС-УНФ 48х96x2 15,8 2 1200 1,13 2.26 1.0
ТКС-УНФ 48х96x3 23,7 3 1200 1,13 3.39 1.0
ТКС-УНФ 48х96x4 31,6 4 1200 1,13 4.52 1.0
На базе корпусов 60"х96", расположение патрубков: боковое, ⌀ - 1500мм
ТКС-УНФ 60х96x1 1 1500 1,76 1.0
ТКС-УНФ 60х96x2 24,6 2 1500 1,76 3.52 1.0
ТКС-УНФ 60х96x3 37,0 3 1500 1,76 5.28 1.0
ТКС-УНФ 60х96x4 49,3 4 1500 1,76 7.04 1.0
На базе корпусов 72"х96", расположение патрубков: боковое, ⌀ - 1800мм
ТКС-УНФ 72х96x1 1 1800 2,54 1.0
ТКС-УНФ 72х96x2 35,6 2 1800 2,54 5.08 1.0
ТКС-УНФ 72х96x3 53,3 3 1800 2,54 7.62 1.0
ТКС-УНФ 72х96x4 71,1 4 1800 2,54 10.16 1.0
На базе корпусов 80"х96", расположение патрубков: боковое, ⌀ - 2000мм
ТКС-УНФ 80х96x1 1 2000 3,14 1.0
ТКС-УНФ 80х96x2 44,0 2 2000 3,14 6.28 1.0
ТКС-УНФ 80х96x3 65,9 3 2000 3,14 9.42 1.0
ТКС-УНФ 80х96x4 88,0 4 2000 3,14 12.56 1.0

Модификации ТКС-УНФ 80х96х4

Моди-фикация Материал корпуса (1 шт.) Опорные конст-рукции Трубоп-роводная обвязка Арма-тура Загрузки Электро-оборуд-ование
ТКС-УНФ 80х96х4 р/а Стекло-пластик Нерж. сталь AISI304 ПВХ Ручная, ПВХ Не комплектуется Не комплек-туется
ТКС-УНФ 80х96х4 р/а ПЗ Стекло-пластик Нерж. сталь AISI304 ПВХ Ручная, ПВХ Кварцевый песок
Кварц дробленый (поддерживающий слой)
Не комплек-туется
ТКС-УНФ 80х96х4 э/а Стекло-пластик Нерж. сталь AISI304 ПВХ С электроп-риводом, ПВХ Не комплек-туется Клеммная коробка IP65
ТКС-УНФ 80х96х4 э/а ПЗ Стекло-пластик Нерж. сталь AISI304 ПВХ С электроп-риводом, ПВХ Кварцевый песок
Кварц дробленый (поддерживающий слой)
Клеммная коробка IP65
ТКС-УНФ 80х96х4 э/а ШУ Стекло-пластик Нерж. сталь AISI304 ПВХ С электроп-риводом, ПВХ Не комплектуется Шкаф управ-ления на ПЛК Delta
ТКС-УНФ 80х96х4 э/а ПЗ ШУ Стекло-пластик Нерж. сталь AISI304 ПВХ С электроп-риводом, ПВХ

Кварцевый песок
Кварц дробленый (поддерживающий слой)

Шкаф управ-ления на ПЛК Delta

Эффективность установки

Шаг 1. Определение основных параметров работы сорбционного фильтра

Для определения фильтроцикла Вам необходимо задать:

  • Скорость фильтрации, м/ч;
  • Емкость загрузки по нефтепродуктам, кг/т;
  • Высоту загрузки, м;
  • Исходную концентрацию нефтепродуктов в воде на входе в сорбционный фильтр, мг/л.

Шаг 2.Определение продолжительности фильтроцикла

  • Выберите вариант диаграммы, соответствующий заданным емкости и высоте загрузки
  • Выберите на диаграмме линию Вашей исходной концентрации нефтепродуктов
  • Найдите точку пересечения горизонтальной прямой, соответствующей заданной скорости фильтрации, и линии концентрации
  • Опустите перпендикуляр из найденной точке к оси абсцисс и определите продолжительность фильтроцикла

Принцип работы

Исходная вода подаётся на параллельно расположенные корпуса фильтров и через верхнее распределительное устройство поступает внутрь корпуса фильтра, заполненного активированным углем.
Аактивированный уголь обеспечивает очистку воды от растворенных органических примесей, в том числе нефтепродуктов, удаление остаточного активного хлора, неприятных запахов и вкусов.

Очищенная вода через нижнее распределительное устройство собирается в общем коллекторе фильтрата и под остаточным давлением отводится из установки.

Периодически проводится взрыхление фильтрующей загрузки, при этом промывная вода подается через нижнюю распределительную систему в нижнюю часть фильтрующего слоя. При восходящем движении воды создается псевдоожиженный слой, зерна расширившегося фильтрующего материала соударяются друг с другом, механические загрязнения оттираются и попадают в промывную воду, которая удаляется через верхнее распределительное устройство и отводится в дренаж.

При выходе одного из фильтров в режим регенерации оставшиеся фильтры работают в форсированном режиме, обеспечивая необходимую производительность установки.

Характеристика угля

Показатель Уголь марки "АКВАКАРБОН" Уголь марки "ЭКОКАРБОН" Нормативная документация
Назначение Питьевая вода Сточная вода
Тип Формованный Дробленый
Внешний вид Цилиндрические гранулы, матовые Зерна черного цвета, матовые
Основная фракция, мм 1,5 1,0 - 2,0 ГОСТ 16187-70
Массовая доля влаги, % 1,5 1,5 ГОСТ 12597-67
Насыпная плотность, г/дм3 460 490 ГОСТ 16190-70
Массовая доля золы, % 10 14 ГОСТ 12596-67
Адсорбционная активность по йоду, мг/г (%) 1000 (100) 900 (90) ГОСТ 6217-74
Адсорбционная активность по метиленовому синему, мг/г 220 140 ГОСТ 4453-74

Монтаж и сервис

Монтаж Пусконаладка Сервис
  • установка на фундамент и крепление.
  • подключение трубопроводов.​
  • шеф-монтаж и пусконаладка;
  • индивидуальные комплексные испытания оборудования с выходом на рабочий режим;
  • поверка средств измерения;
  • обучение персонала.
  • Гарантия 18 месяцев.
  • Расширенная гарантия 60 месяцев.
  • Экстренный выезд сервис-инженера в течение 1 суток.
  • Плановое техническое обслуживание: проверка состояния, регулировка, ревизия узлов, замена быстроизнашиваемых деталей.
