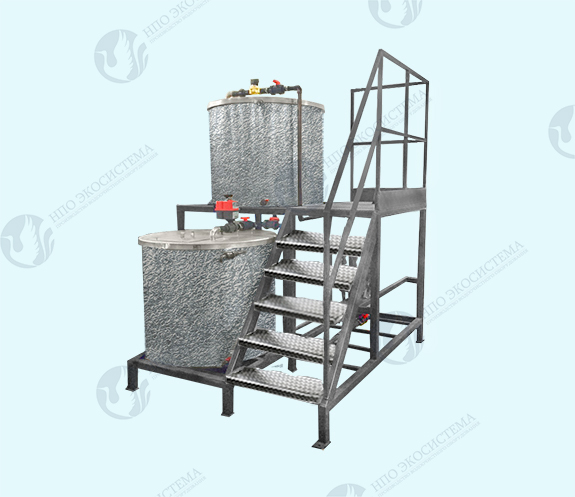

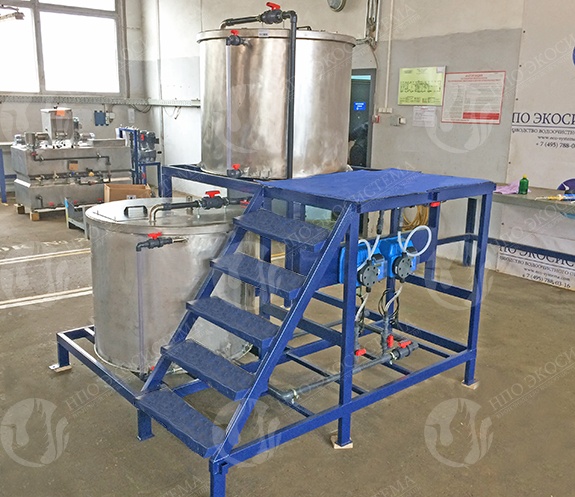

Двухуровневая установка приготовления и дозирования растворов реагентов

Двухуровневая установка приготовления и дозирования растворов реагентов

Двухуровневая установка приготовления и дозирования растворов реагентов

Купить установку - tks@tekkos.ru

  • Объем емкостей от 60 до 3000 л
  • Материал исполнения емкостей Сталь Ст.3, AISI304, AISI316, AISI321
  • Тихоходная/быстроходная мешалка на выбор
  • Возможность установки резервных насосов-дозаторов
  • Возможность автоматического приготовления растворов

Модельный ряд

Модель установки V емкости, л Габариты установки, LxBxH, мм Масса нетто/рабочая, кг
ТКС-РД2Н304 500 - М 500 2000х1810х2770 710/1710
ТКС-РД2Н304 500 - 2М 500 2000х1810х2770 735/1735
ТКС-РД2Н304 1000 - М 1000 2380х2190х2860 920/2920
ТКС-РД2Н304 1000 - 2М 1000 2380х2190х2860 950/2950

Область применения

  • Коагулянты (хлорное железо, оксихлорид алюминия, сульфат алюминия и др.);
  • Щелочи (гидроксид калия, гидроксид натрия)**;
  • Неорганические кислоты (серная, соляная, фосфорная, азотная и др.)*;
  • Минеральные соли (хлорид натрия, карбонат натрия, нитрит натрия, железный купорос, тринатрий фосфат, пиросульфит натрия);
  • Органические кислоты (уксусная, щавелевая, лимонная, муравьиная и др.);
  • Ингибиторы;
  • Гипохлорит;
  • И другие товарные химреагенты.

* В стандартном исполнении концентрация кислот до 15%, большая концентрация должна быть согласована с производителем
**В стандартном исполнении концентрация до 20%, большая концентрация должна быть согласована с производителем

Базовая комплектация

Базовая комплектация Технические характеристики компонентов
Растворная емкость 1 шт.
Материал — сталь
Расходная емксоть 1 шт.
Материал — сталь
Рама Сварная конструкция из нержавеющей профильной трубы AISI304
Мешалка электрическая 1 шт
Кран слива готового раствора 1 шт.
Насос-дозатор с комплектом технологической обвязки и ручной запорной арматуры Материал обвязки и арматуры — ПВХ
Клемная коробка с комплектом силовых и управляющих кабелей 380\220\24
Система подачи воды в емкости с ручной арматурой Материал — ПВХ
Система опорожнения с ручной арматурой Материал — ПЭ, ПВХ
Сигнализатор нижнего уровня Дискретный
Визуальный уровнемер Материал — труба ПВХ — прозрачная

Опции

Наименование комплектующих Преимущества
Насосы-дозаторы с комплектом технологической обвязки и ручной запорной арматуры Комплектная установка приготовления и дозирования реагента
Насосы-дозаторы с комплектом технологической обвязки и  запорной арматурой с электроприводом

  • Автоматизация процесса приготовления и дозирования растворов реагентов.
  • Возможность удаленного управления установкой
Аналоговые датчики уровня
  • Обеспечивается точный автоматический контроль объема раствора в секциях емкости
  • Возможность визуализации объема рабочего раствора на панели управления и рабочем месте оператора
Водонагреватель
  • Для растворения реагентов при повышенной температуре
  • Снижение времени приготовления растворов

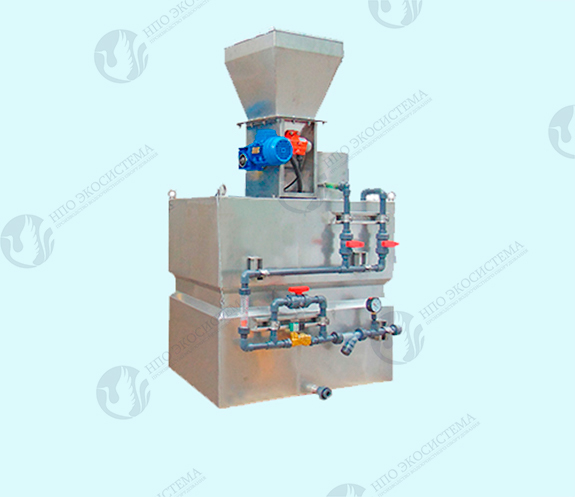

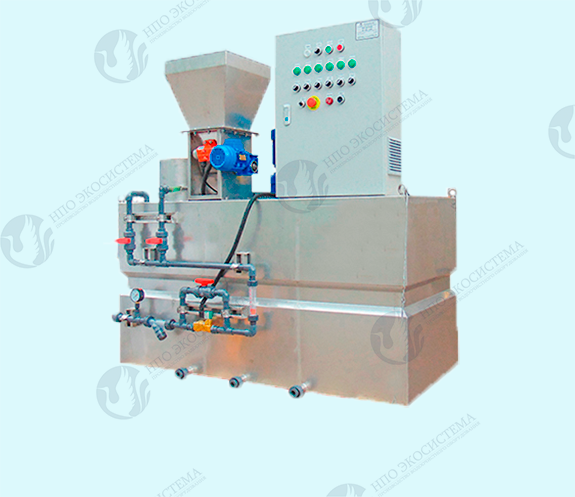

Бункер со шнековым дозатором
  • Механизированная загрузка щелочи в установку

Принцип работы

Заполнение. Растворную емкость заполняют водой через систему подачи воды и загружают в неё расчётное количество товарного реагента через загрузочный люк. Для предотвращения загрязнения готовых растворов загрузочные люки оснащены герметичными крышками.

Растворение. Смешение реагента с водой производится с помощью электрической мешалки. В зависимости от типа применяемого реагента могут быть установлены быстроходные и тихоходные мешалки. После полного растворения реагента мешалку выключают.

Дозирование. Готовый раствор самотеком потупает в расходную емкость через кран слива готового раствора, откуда подается насосом-дозатором. Управление процессом дозирования осуществляется в ручном и/или автоматическом режиме по месту и/или удаленно. На всасывающей линии насоса-дозатора установлены сетчатые фильтры, исключающие засорение запорной арматуры и насоса. После опорожнения растворной емкости необходимо приготовить следующую порцию раствора и подать его в расходную емкость.

Монтаж и сервис

Монтаж Пусконаладка Сервис
  •  установка и крепление емкостей,
  • установка и подключение дозаторов, сборку трубопроводов раствора реагента,
  • подключение трубопроводов подачи воды и дренажного коллектора,
  • подключение электропитания.
  • шеф-монтаж и пусконаладка;
  • индивидуальные комплексные испытания оборудования с выходом на рабочий режим;
  • поверка средств измерения;
  • обучение персонала.
  • Гарантия 18 месяцев.
  • Расширенная гарантия 60 месяцев.
  • Экстренный выезд сервис-инженера в течение 1 суток.
  • Плановое техническое обслуживание: проверка состояния, регулировка, ревизия узлов, замена быстроизнашиваемых деталей.
