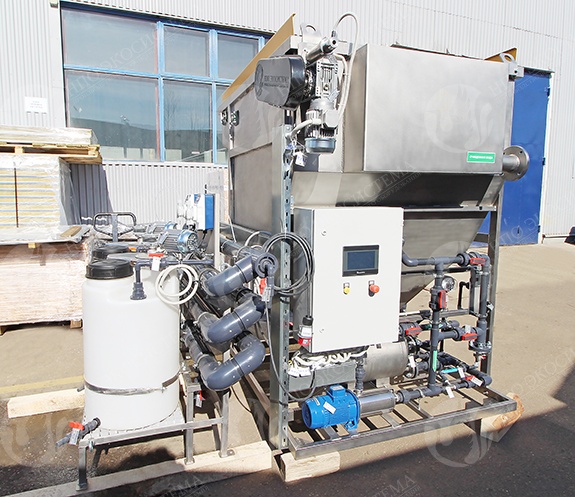

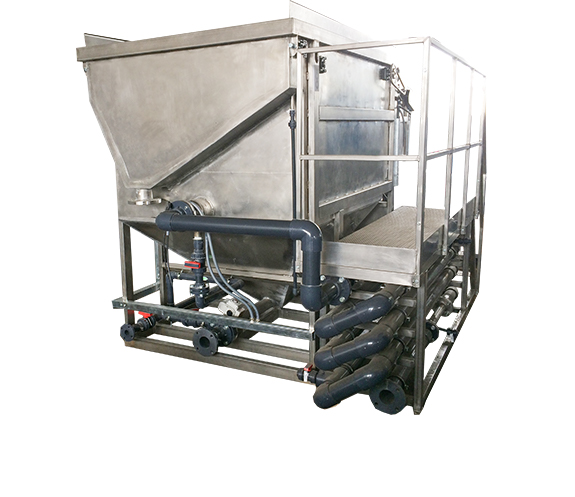

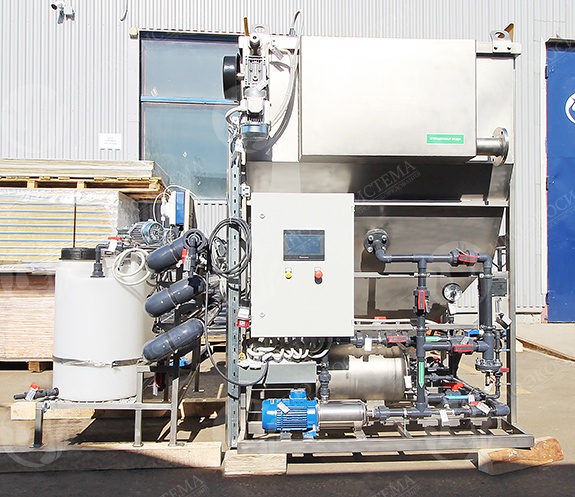

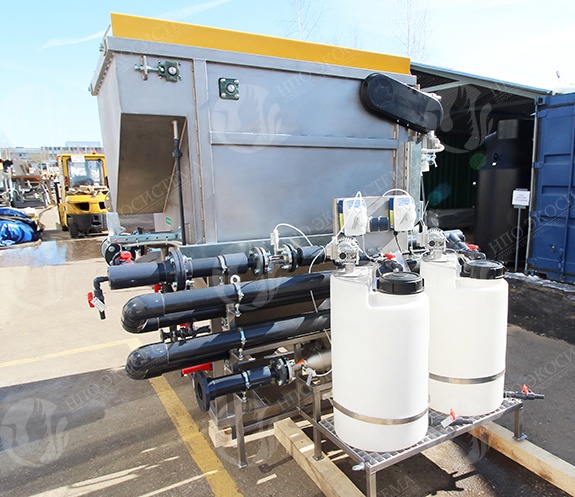

Комплексная установка реагентной напорной флотации с флокулятором

Купить установку напорной флотации - tks@tekkos.ru

  • Эффективность установки:

нефтепродукты - с 500 до 0,5 мг/л
взвешенные в-ва - с 1 000 до 3 мг/л
жиры - с 500 до 10 мг/л

  • Материал исполнения: Сталь Ст.3, AISI304, AISI316, AISI321
  • Встроенный трубный флокулятор с двумя статическими смесителями
  • Встроенный блок приготовления и дозирования растворов флокулянта и коагулянта
  • Возможность взрывозащищенного исполнения

Модельный ряд

Модель Q м3/ч
ТКС-УФЛР-1 1
ТКС-УФЛР-2,5 2,5
ТКС-УФЛР-5 5
ТКС-УФЛР-10 10
ТКС-УФЛР-15 15
ТКС-УФЛР-20 20
ТКС-УФЛР-25 25
ТКС-УФЛР-32,5 32,5
ТКС-УФЛР-40 40
ТКС-УФЛР-50 50
ТКС-УФЛР-65 65
ТКС-УФЛР-80 80
ТКС-УФЛР-100 100
ТКС-УФЛР-130 130
ТКС-УФЛР-160 160
ТКС-УФЛР-200 200

Модификации установки флотационной

Модифи-кация Материал емкости и рамы Насос-ный агрегат Сату-ратор, эжектор Механизм шламо-удаления Фло-кулятор Емкость приготов-ления коагулянта/флокулянта Насос-дозатор коагулянта/флокулянта Электро-обору-дование
УФЛР-Х Ст.3 Сталь 3 с антикор-розионным покрытием EBARA, нерж. сталь AISI304 Нерж. сталь AISI304 Нерж. сталь AISI304 ПВХ, два статических смесителя (AISI304) ПНД 3000л (2 шт.), с электро-мешалками Коагулянт: ETATRON мембранный соленоидный 200 л/час
Флокулянт: ETATRON мембранный соленоидный 400 л/час
Шкаф управ-ления на ПЛК Delta
УФЛР-Х 304 Нерж. сталь AISI304 EBARA, нерж. сталь AISI304 Нерж. сталь AISI304 Нерж. сталь AISI304 ПВХ, два статических смесителя (AISI304) ПНД 3000л (2 шт.), с электро-мешалками Коагулянт: ETATRON мембранный соленоидный 200 л/час
Флокулянт: ETATRON мембранный соленоидный 400 л/час
Шкаф управ-ления на ПЛК Delta
УФЛР-Х 321 Емкость: нерж. сталь AISI304
Рама: нерж. сталь AISI304
EBARA, нерж. сталь AISI316 Нерж. сталь AISI321 Нерж. сталь AISI321 ПВХ, два статических смесителя (AISI321) ПНД 3000л (2 шт.), с электро-мешалками Коагулянт: ETATRON мембранный соленоидный 200 л/час
Флокулянт: ETATRON мембранный соленоидный 400 л/час
Шкаф управ-ления на ПЛК Delta
УФЛР-Х 316 Емкость: нерж. сталь AISI316
Рама: нерж. сталь AISI304
EBARA, нерж. сталь AISI316 Нерж. сталь AISI316 Нерж. сталь AISI316 ПВХ, два статических смесителя (AISI316) ПНД 3000л (2 шт.), с электро-мешалками Коагулянт: ETATRON мембранный соленоидный 200 л/час
Флокулянт: ETATRON мембранный соленоидный 400 л/час
Шкаф управ-ления на ПЛК Delta

Расчет флотатора

Эффективность

Наименование загрязнений Допустимые концентрации на входе Эффективность очистки
Нефтепродукты до 500 мг/л до 99 % (За исключением растворенной части)
Взвешенные вещества до 1000 мг/л до 95 %
Жиры до 500 мг/л до 95 %
ХПК до 4000 мгО2/л до 80 % (За исключением растворенной части)
БПК до 2500 мгО2/л до 80 % (За исключением растворенной части)

Базовая комплектация

Базовая комплектация Технические характеристики комплектующих
Блок приготовления и дозирования реагента
  • Растворно-расходная емкость из ПНД - 2 шт.
  • Рамная и лопастная электромешалки
  • Насос-дозатор с технологической обвязкой - 2 шт.
  • Система подачи воды и опорожнения емкостей
  • Запорная арматура с ручным приводом
Флокулятор
  • Трубный блок : регистр из труб объемом на время обработки стоков – 40 сек.
  • Статические смесители из нержавеющей стали «СМТ» и «СМВ» – 2 шт.
  • Пробоотборники - 2 шт.
Флотационная емкость
  • камера флотации
  • камера сепарации
  • конус сбора осадка
  • секция сбора очищенной воды
  • лоток для сбора и удаления флотопены
Система сатурации
  • Насосный агрегат в комплекте с технологической обвязкой (нержавеющая сталь, ПВХ)
  • Сатуратор (нержавеющая сталь)
  • Эжектор для подачи воздуха
Механизм шламоудаления
  • Скребковый транспортер из нержавеющей стали
  • Цепи транспортера из нержавеющей стали
  • Мотор-редуктор
  • Система натяжения приводной цепи
  • Защитные ограждения
  • Противоаварийная защита
Система технологических трубопроводов
  • Ручная запорная арматура
  • Материал — нержавеющая сталь, ПВХ
Электрооборудование
  • Комплект силовых и управляющих кабелей, подключенных к локальным потребителям
Контрольно-измерительные приборы
  • Сигнализатор нижнего уровня в реагентной емкости - 2 шт.
  • Визуальный уровнемер в реагентной емкости - 2 шт. (для моделей с Vемк > 500 л)
  • Электромагнитный расходомер исходных стоков
  • Датчик уровня флотокамеры
  • Электроконтактный манометр
  • Датчик аварии шламоудалителя
  • Датчик потока

Принцип работы

Приготовление и дозирование реагентов. Растворно-расходную емкость заполняют водой и загружают в неё расчётное количество товарного реагента. Смешение коагулянта с водой производится с помощью лопастной мешалки, флокулянта - рамной. Готовые растворы подаются насосами-дозаторами пропорционально показаниям расходомера.

Реагентная обработка. Исходный сток в напорном режиме подается в трубный статический смеситель на входе флокулятора, в который дозируется раствор коагулянта. Смеситель обеспечивает мгновенное смешение коагулянта с исходной водой. Далее сток поступает в трубный блок, где проиcходит процесс гидролиза коагулянта. На выходе из трубного блока установлен вихревой смеситель, в который подается раствор флокулянта. Обработанная реагентами вода, содержащая скоагулированные загрязнения, подается на флотацию.

Процесс флотации. Стоки поступают во флотационную камеру совместно с рециркуляционной водой, насыщенной воздухом. При сбросе давления растворенный воздух выделяется из воды в виде микропузырьков. Микропузырьки прилипают к частицам загрязнений и поднимают их в верхнюю часть камеры флотации (зону флотации), образуя пенный слой.

Сепарация на тонкослойных элементах. Очищаемая вода из зоны флотации поступает в зону сепарации, расположенную в нижней части флотационной камеры и оснащенную тонкослойными элементами. В данной секции происходит окончательное выделение растворенного воздуха, наличие тонкослойных элементов ускоряет всплытие микропузырьков.

Отвод очищенной воды. При выходе из тонкослойных элементов поток очищенной воды меняет направление на восходящее и поступает в камеру очищенной воды, откуда отводится самотеком.

Насыщение воды воздухом. Часть очищенной воды циркуляционным насосом подается в сатуратор, где происходит насыщение воды воздухом. Подача воздуха в воду производится через эжектор циркуляционного насоса. Из сатуратора насыщенная воздухом вода подается на вход камеры флотации.

Удаление флотопены. Флотопена удаляется с поверхности воды скребковым механизмом с электроприводом в приемный лоток, из которого отводится самотеком.

Вывод осадка. Образующийся осадок собирается в нижней конусной части флотационной камеры и периодически отводится из установки.

Монтаж и сервис

Монтаж

Пусконаладка

Гарантия и сервис
  • установка контейнера на фундамент;
  • подключение трубопроводов;
  • подвод кабелей электропитания;
  • подключение средств автоматизации.
  • шеф-монтаж и пусконаладка;
  • индивидуальные комплексные испытания оборудования с выходом на рабочий режим;
  • поверка средств измерения;
  • обучение персонала.
  • Гарантия 18 месяцев.
  • Расширенная гарантия 60 месяцев.
  • Экстренный выезд сервис-инженера в течение 1 суток.
  • Плановое техническое обслуживание: проверка состояния, регулировка, ревизия узлов, замена быстроизнашиваемых деталей.
