Установка механической напорной фильтрации

Установка механической напорной фильтрации

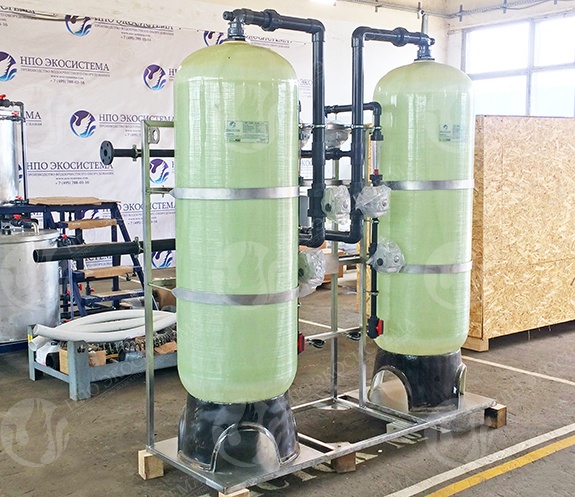

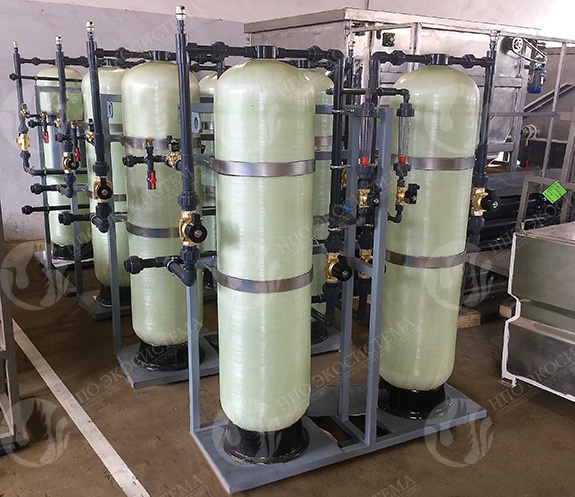

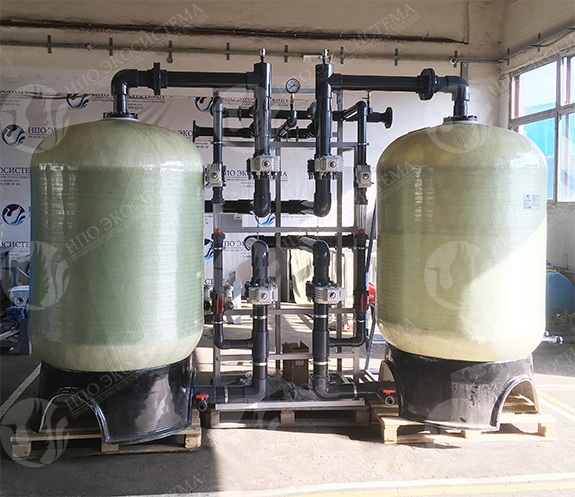

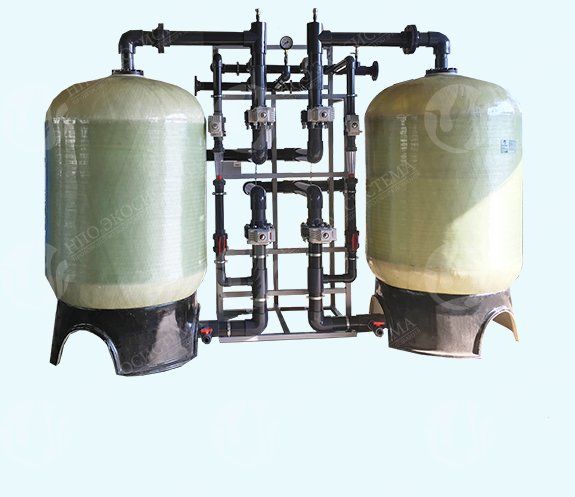

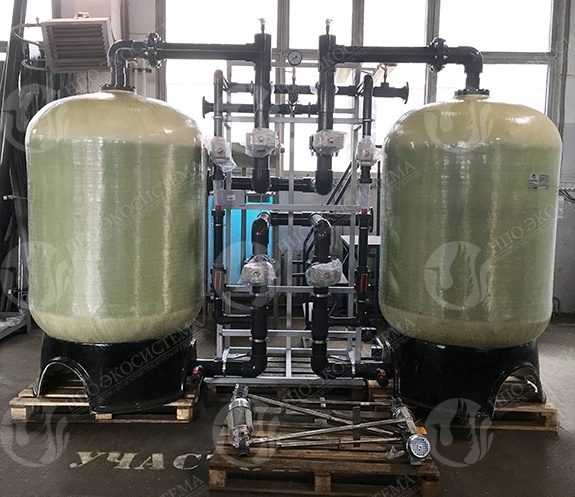

Установка механической напорной фильтрации предназначена для удаления взвешенных веществ и осветления сточных вод

Купить установку - tks@tekkos.ru

  • Эффективность установки: взвешенные вещества с 70 до 0,1 мг/л
  • Корпуса фильтров из полимерных материалов
  • Рама из нержавеющей стали AISI304
  • Трубопроводы, фитинги, арматура из ПВХ
  • В комплекте: манометры, ротаметры, распределительные системы

Базовая комплектация

Комплектация Описание
Корпуса фильтров Стеклопластиковый корпус PN=0,6 МПа.
Присоединения:
  • для диаметров 14"/16"/ – резьба 2,5", верхнее расположение отверстий;
  • для диаметров 18"/21"/24"/30"/36" – резьба 4", верхнее и нижнее расположение отверстий;
  • для диаметров 42"/48"/60"/72"/80" – фланец 6", верхнее и нижнее расположение фланцев;
Нижняя распределительная система
  • для диаметров 14"/16" – щелевая корзина, материал - ПВХ;
  • для диаметров 18"/21"/24"/30"/36"/42"/48"/60" – лучевая, материал - ПВХ
Верхняя распределительная система Корзина/лучевая. Материал - ПВХ.
Рама Сварная конструкция из нержавеющей профильной трубы AISI304
Трубопроводная обвязка Обвязка ПВХ в границах блока:
  • трубопроводы подачи исходной и очищенной воды;
  • трубопроводы подачи и сброса промывной воды;
  • ручная запорная арматура ПВХ (4 шт на 1 фильтр).
КИП Манометры на трубопроводах подачи исходной и на трубопроводах отвода фильтрата.

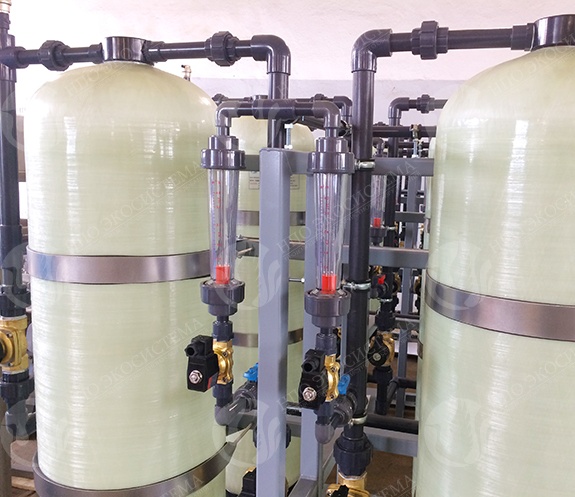

Ротаметры на выходе очищенной воды с каждого фильтра.

Опции

Опция Характеристики Преимущества
Запорная арматура с электроприводом
  • Шаровые краны ПВХ Ду25 с электроприводом (для труб диаметром до 50 мм)
  • Затворы ПВХ с электроприводом (для труб диаметром более 50 мм)
Автоматическое управление системой промывки фильтров
Песчаная загрузка Песок + щебень Комплекс загрузок для механической фильтрации

Модельный ряд

Модель установки Q, м3/час при V=7м/ч Кол-во корпусов D одного корпуса, мм Sф, м2 одного фильтра

Sф, м2

установки

Высота загрузок
На базе корпусов 14"х65", расположение патрубков: верх-низ
ТКС-УНФ 14х65х1 1
ТКС-УНФ 14х65х2 2
ТКС-УНФ 14х65х3 3
ТКС-УНФ 14х65х4 4
На базе корпусов 16"х65", расположение патрубков: верх-низ
ТКС-УНФ 16х65х1 1
ТКС-УНФ 16х65х2 2
ТКС-УНФ 16х65х3 3
ТКС-УНФ 16х65х4 4
На базе корпусов 18"х65", расположение патрубков: верх-низ
ТКС-УНФ 18х65х1 1
ТКС-УНФ 18х65х2 2
ТКС-УНФ 18х65х3 3
ТКС-УНФ 18х65х4 4
На базе корпусов 21"х62", расположение патрубков: верх-низ
ТКС-УНФ 21х62х1 1
ТКС-УНФ 21х62х2 2
ТКС-УНФ 21х62х3 3
ТКС-УНФ 21х62х4 4
На базе корпусов 24"х72", расположение патрубков: верх-низ, ⌀ - 600мм
ТКС-УНФ 24х72x1 1 600 0,28 0.9
ТКС-УНФ 24х72x2 3,9 2 600 0,28 0.56 0.9
ТКС-УНФ 24х72x3 5,9 3 600 0,28 0.84 0.9
ТКС-УНФ 24х72x4 7,8 4 600 0,28 1.12 0.9
На базе корпусов 30"х72", расположение патрубков: верх-низ, ⌀ - 750мм
ТКС-УНФ 30х72x1 1 750 0,44 0.9
ТКС-УНФ 30х72x2 6,2 2 750 0,44 0.88 0.9
ТКС-УНФ 30х72x3 9,2 3 750 0,44 1.32 0.9
ТКС-УНФ 30х72x4 12,3 4 750 0,44 1.76 0.9
На базе корпусов 36"х72", расположение патрубков: верх-низ, ⌀ - 900мм
ТКС-УНФ 36х72x1 1 900 0,63 0.9
ТКС-УНФ 36х72x2 8,8 2 900 0,63 1.26 0.9
ТКС-УНФ 36х72x3 13,2 3 900 0,63 1.89 0.9
ТКС-УНФ 36х72x4 17,6 4 900 0,63 2.52 0.9
На базе корпусов 42"х72", расположение патрубков: верх-низ, ⌀ - 1050мм
ТКС-УНФ 42х72x1 1 1050 0,86 0.9
ТКС-УНФ 42х72x2 12,0 2 1050 0,86 1.72 0.9
ТКС-УНФ 42х72x3 18,1 3 1050 0,86 2.58 0.9
ТКС-УНФ 42х72x4 24,1 4 1050 0,86 3.44 0,9
На базе корпусов 42"х96", расположение патрубков: верх-низ
ТКС-УНФ 42х96x1 1
ТКС-УНФ 42х96x2 2
ТКС-УНФ 42х96x3 3
ТКС-УНФ 42х96x4 4
На базе корпусов 48"х72", расположение патрубков: верх-низ, ⌀ - 1200мм
ТКС-УНФ 48х72x1 1 1200 1,13 0.9
ТКС-УНФ 48х72x2 15,8 2 1200 1,13 2.26 0.9
ТКС-УНФ 48х72x3 23,7 3 1200 1,13 3.39 0.9
ТКС-УНФ 48х72x4 31,6 4 1200 1,13 4.52 0.9
На базе корпусов 48"х96", расположение патрубков: боковое, ⌀ - 1200мм
ТКС-УНФ 48х96x1 1 1200 1,13 1.0
ТКС-УНФ 48х96x2 15,8 2 1200 1,13 2.26 1.0
ТКС-УНФ 48х96x3 23,7 3 1200 1,13 3.39 1.0
ТКС-УНФ 48х96x4 31,6 4 1200 1,13 4.52 1.0
На базе корпусов 60"х96", расположение патрубков: боковое, ⌀ - 1500мм
ТКС-УНФ 60х96x1 1 1500 1,76 1.0
ТКС-УНФ 60х96x2 24,6 2 1500 1,76 3.52 1.0
ТКС-УНФ 60х96x3 37,0 3 1500 1,76 5.28 1.0
ТКС-УНФ 60х96x4 49,3 4 1500 1,76 7.04 1.0
На базе корпусов 72"х96", расположение патрубков: боковое, ⌀ - 1800мм
ТКС-УНФ 72х96x1 1 1800 2,54 1.0
ТКС-УНФ 72х96x2 35,6 2 1800 2,54 5.08 1.0
ТКС-УНФ 72х96x3 53,3 3 1800 2,54 7.62 1.0
ТКС-УНФ 72х96x4 71,1 4 1800 2,54 10.16 1.0
На базе корпусов 80"х96", расположение патрубков: боковое, ⌀ - 2000мм
ТКС-УНФ 80х96x1 1 2000 3,14 1.0
ТКС-УНФ 80х96x2 44,0 2 2000 3,14 6.28 1.0
ТКС-УНФ 80х96x3 65,9 3 2000 3,14 9.42 1.0
ТКС-УНФ 80х96x4 88,0 4 2000 3,14 12.56 1.0

Модификации ТКС-УНФ 80х96х4

Моди-фикация Материал корпуса (1 шт.) Опорные конст-рукции Трубоп-роводная обвязка Арма-тура Загрузки Электро-оборуд-ование
УНФ 80х96х4 р/а Стекло-пластик Нерж. сталь AISI304 ПВХ Ручная, ПВХ Не комплектуется Не комплек-туется
УНФ 80х96х4 р/а ПЗ Стекло-пластик Нерж. сталь AISI304 ПВХ Ручная, ПВХ Кварцевый песок
Кварц дробленый (поддерживающий слой)
Не комплек-туется
УНФ 80х96х4 э/а Стекло-пластик Нерж. сталь AISI304 ПВХ С электроп-риводом, ПВХ Не комплек-туется Клеммная коробка IP65
УНФ 80х96х4 э/а ПЗ Стекло-пластик Нерж. сталь AISI304 ПВХ С электроп-риводом, ПВХ Кварцевый песок
Кварц дробленый (поддерживающий слой)
Клеммная коробка IP65
УНФ 80х96х4 э/а ШУ Стекло-пластик Нерж. сталь AISI304 ПВХ С электроп-риводом, ПВХ Не комплектуется Шкаф управ-ления на ПЛК Delta
УНФ 80х96х4 э/а ПЗ ШУ Стекло-пластик Нерж. сталь AISI304 ПВХ С электроп-риводом, ПВХ

Кварцевый песок
Кварц дробленый (поддерживающий слой)

Шкаф управ-ления на ПЛК Delta

Эффективность установки

Шаг 1. Определение основных параметров работы осветлительного фильтра

Для определения фильтроцикла Вам необходимо задать:

  • Скорость фильтрации, м/ч;
  • Грязеемкость загрузки, кг/м3;
  • Высоту загрузки, м;
  • Высоту загрузки, м;
  • Исходную концентрацию взвешенных веществ в воде на входе в осветлительный фильтр, мг/л.

Шаг 2. Определение продолжительности фильтроцикла

  • Выберите вариант диаграммы, соответствующий заданным грязеемкости и высоте загрузки
  • Выберите на диаграмме линию Вашей исходной концентрации взвешенных веществ
  • Найдите точку пересечения горизонтальной прямой, соответствующей заданной скорости фильтрации, и линии концентрации
  • Опустите перпендикуляр из найденной точке к оси абсцисс и определите продолжительность фильтроцикла

Принцип работы

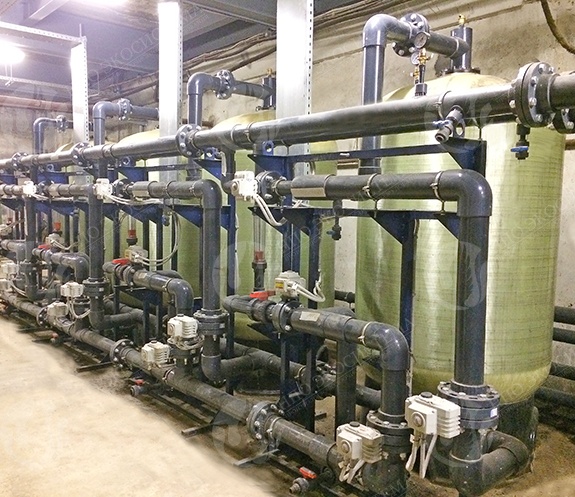

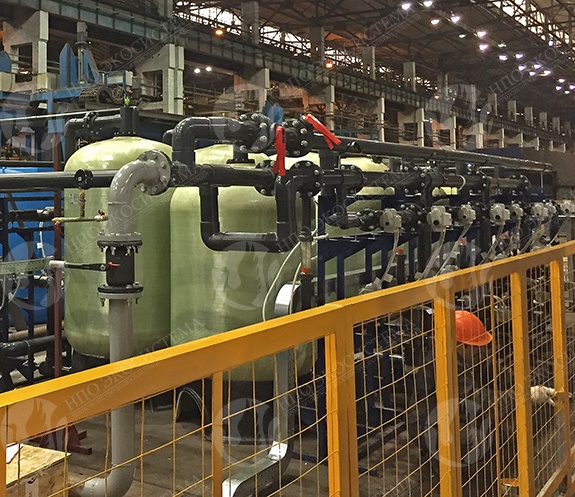

Исходная вода подаётся на параллельно расположенные корпуса фильтров и через верхнее распределительное устройство поступает внутрь корпуса фильтра, заполненного кварцевым песком (механические фильтры).

Фильтрующий слой (кварцевый песок) обеспечивает очистку воды от механических примесей.

Очищенная вода через нижнее распределительное устройство собирается в общем коллекторе фильтрата и под остаточным давлением отводится из установки.

Периодически проводится регенерация фильтрующей загрузки, при этом промывная вода подается через нижнюю распределительную систему в нижнюю часть фильтрующего слоя. При восходящем движении воды создается псевдоожиженный слой, зерна расширившегося фильтрующего материала соударяются друг с другом, задержанные ими загрязнения оттираются и попадают в промывную воду, которая удаляется через верхнее распределительное устройство и отводится в дренаж.

При выходе одного из фильтров в режим регенерации оставшиеся фильтры работают в форсированном режиме, обеспечивая необходимую производительность установки.

Монтаж и сервис

Монтаж Пусконаладка Сервис
  • установка на фундамент и крепление.
  • подключение трубопроводов.​
  • шеф-монтаж и пусконаладка;
  • индивидуальные комплексные испытания оборудования с выходом на рабочий режим;
  • поверка средств измерения;
  • обучение персонала.
  • Гарантия 18 месяцев.
  • Расширенная гарантия 60 месяцев.
  • Экстренный выезд сервис-инженера в течение 1 суток.
  • Плановое техническое обслуживание: проверка состояния, регулировка, ревизия узлов, замена быстроизнашиваемых деталей.
