Установка дозирования реагентов

Установка дозирования реагентов

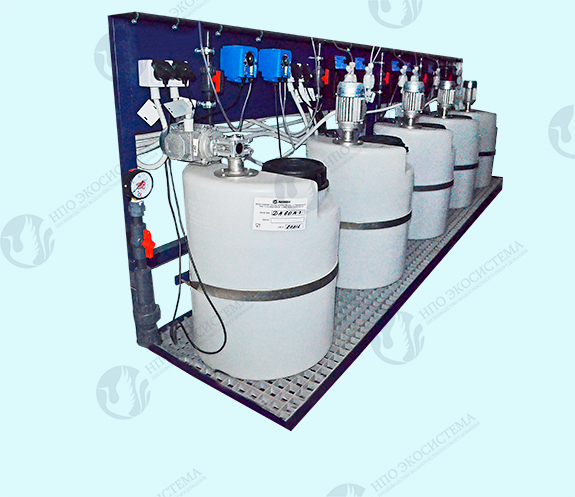

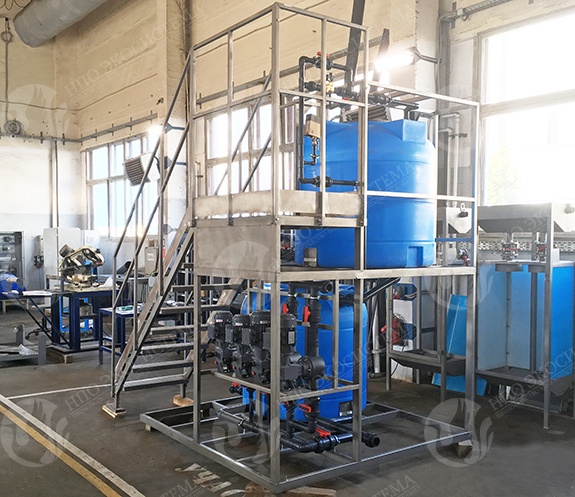

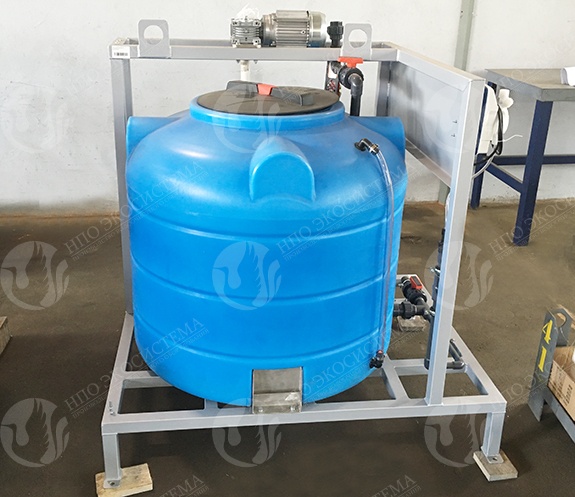

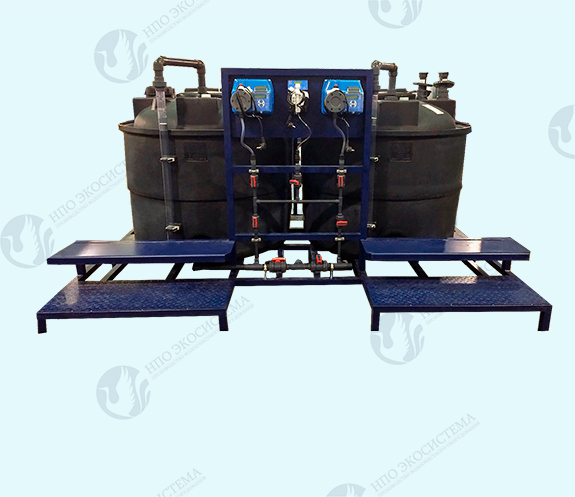

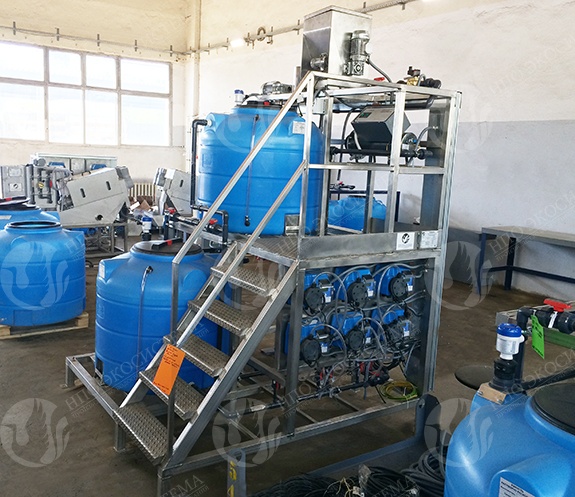

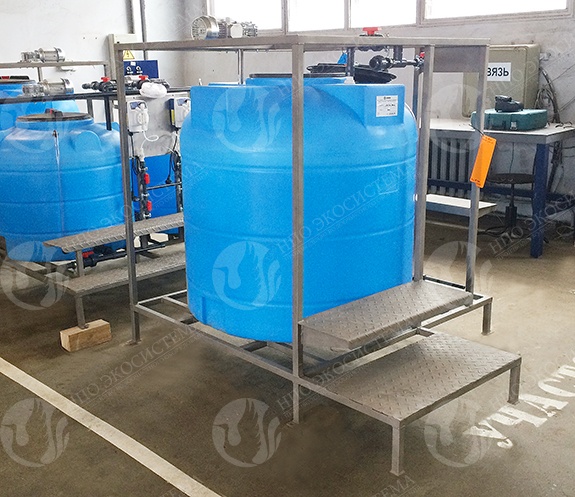

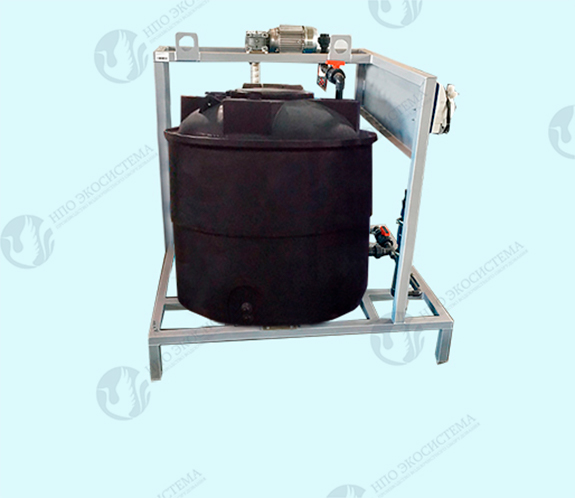

Установка дозирования реагентов предназначена для приготовления растворов в растворно-расходных емкостях и дозирования реагентов

Купить установку дозирования - tks@tekkos.ru

  • Объем емкостей от 60 до 12500 л
  • Одна или две двухстенных растворно-расходных емкости из полиэтилена (РЕ)
  • Тихоходная/быстроходная мешалка на выбор
  • Непрерывная подача готового раствора флокулянта
  • Возможность автоматического приготовления растворов
  • Возможность установки резервных насосов-дозаторов

Модельный ряд

Модель Q,
м3/ч
ТКС-РДД2РР-65/65 65
ТКС-РДД2РР-100/100 100
ТКС-РДД2РР-190/190 190
ТКС-РДД2РР-500/500 500
ТКС-РДД2РР-920/920 920
ТКС-РДД2РР-2020/2020 2020
ТКС-РДД2РР-2850/2850 2850
ТКС-РДД2РР-4430/4430 4430

Модификации на примере ТКС-РДД2РР-4430/4430

Моди-фикация Материал емкости Мешалка, материал Насос-дозатор Патрубки и арматура КИП Электро-оборуд-ование
ТКС-РДД2РР-4430Л/ 4430Л-2262 КК ПНД (хим-стойкий) Лопастная, нерж. сталь AISI321, поли-пропилен D 420/2,5 СА 420 л/час, 2,5 бар ХПВХ/поли-пропилен датчик нижнего уровня (дискретный) Клеммная коробка IP65
ТКС-РДД2РР-4430Л/ 4430Л-2262 ШУ ПНД (хим-стойкий) Лопастная, нерж. сталь AISI321, поли-пропилен D 420/2,5 СА 420 л/час, 2,5 бар ХПВХ/поли-пропилен датчик нижнего уровня (дискретный) Шкаф управления на ПЛК DELTA
ТКС-РДД2РР-4430Л/ 4430Л-2262-рН ШУ ПНД (хим-стойкий) Лопастная, нерж. сталь AISI321, поли-пропилен D 420/2,5 СА 420 л/час, 2,5 бар ХПВХ/поли-пропилен Датчик нижнего уровня (дискретный), pH электрод с кабелем и арматурой, Микро-процессорный измерительный преобразователь уровня рН Шкаф управления на ПЛК DELTA

Область применения

  • Коагулянты (хлорное железо, оксихлорид алюминия, сульфат алюминия и др.);
  • Щелочи (гидроксид калия, гидроксид натрия)**;
  • Неорганические кислоты (серная, соляная, фосфорная, азотная и др.)*;
  • Минеральные соли (хлорид натрия, карбонат натрия, нитрит натрия, железный купорос, тринатрий фосфат, пиросульфит натрия);
  • Органические кислоты (уксусная, щавелевая, лимонная, муравьиная и др.);
  • Ингибиторы;
  • Гипохлорит;
  • И другие товарные химреагенты

* В стандартном исполнении концентрация кислот до 15%, большая концентрация должна быть согласована с производителем
**В стандартном исполнении концентрация до 20%, большая концентрация должна быть согласована с производителем

Базовая комплектация

Базовая комплектация Технические характеристики комплектующих
Растворно-расходная емкость 2 шт.
Двухстенная
Материал - полиэтилен
Рама Сварная конструкция из нержавеющей профильной трубы AISI304
Мешалка электрическая 2 шт.
Насос-дозатор с комплектом технологической обвязки и ручной запорной арматуры Материал обвязки и арматуры — ПВХ
Клемная коробка с комплектом силовых и управляющих кабелей 380\220\24
Система подачи воды в емкости с ручной арматурой Материал — ПВХ
Сигнализатор нижнего уровня 2 шт. Дискретный

Опции

Наименование комплектующих Преимущества
Лоток для загрузки мешка Опция обеспечивает удобство загрузки мешка с товарным реагентом
Шкаф управления
  • Управление процессами приготовления и дозирования реагентов «по месту»
  • Шкаф управления оснащается программируемым контроллером или реле (в зависимости от комплектации реагентного блока), устройством управления в виде кнопочных приборов и устройством сигнализации в виде светодиодной сигнальной аппаратуры
  • Шкаф управления имеет возможность выдачи сигналов для индикации работоспособного состояния блока (2 сигнала — Работа/Остановка, Авария/Рабочее состояние)
Запорная арматура с электроприводом Опция позволяет автоматизировать: процесс подачи и отключения воды в емкости, процесс дозирования рабочего раствора, переключение дозаторов
Второй насос-дозатор Опция обеспечивает 100%-ное технологическое резервирование и возможность одновременной подачи в две точки дозирования
Верхний (дискретный) датчик уровня Возможность автоматического контроля заполнения секций емкости и аварийного отключения при переливе
Аналоговый датчик уровня Обеспечивается точный автоматический контроль объема раствора в емкости, возможность визуализации объема рабочего раствора на панели управления и рабочем месте оператора

Принцип работы

Заполнение. Растворно-расходную емкость (емкости) заполняют водой через систему подачи воды и загружают в неё (них) расчётное количество товарного реагента через загрузочный люк. Для предотвращения загрязнения готовых растворов загрузочные люки оснащены герметичными крышками.

Емкости состоят из двух бесшовных вертикальных цилиндрических резервуаров: внешнего и помещенного в него внутреннего резервуара. Внешний резервуар выполняет роль коррозионостойкого поддона и исключает разлив рабочих растворов при аварийном разрушении резервуара.

Растворение. Смешение реагента с водой производится с помощью электрических мешалок. В зависимости от типа применяемого реагента могут быть установлены быстроходные и тихоходные мешалки. После полного растворения реагента мешалку выключают.

Дозирование. Готовый раствор реагента подается насосом-дозатором. Управление процессом дозирования осуществляется в ручном и/или автоматическом режиме по месту и/или удаленно. На всасывающей линии установлены сетчатые фильтры, исключающие засорение запорной арматуры и насосов остатками нерастворившегося реагента и случайными включениями (остатки мешковой ткани, нитки и пр.).

После опорожнения одной из растворно-расходных емкостей необходимо переключить насос-дозатор на вторую емкость, а в опорожнившейся приготовить следующую порцию раствора. Одновременное дозирование готового раствора и приготовление в другой емкости новой порции обеспечивает непрерывность подачи рабочего раствора на технологические нужды.

Опорожнение емкостей при необходимости производится с помощью бочкового насоса.

Монтаж и сервис

Монтаж Пусконаладка Сервис
  • установка и крепление блока,
  • установка и подключение дозаторов,
  • сборка трубопроводов раствора реагента,
  • подключение трубопроводов подачи воды и дренажного коллектора,
  • подключение электропитания.
  • шеф-монтаж и пусконаладка;
  • индивидуальные комплексные испытания оборудования с выходом на рабочий режим;
  • поверка средств измерения;
  • обучение персонала.
  • Гарантия 18 месяцев.
  • Расширенная гарантия 60 месяцев.
  • Экстренный выезд сервис-инженера в течение 1 суток.
  • Плановое техническое обслуживание: проверка состояния, регулировка, ревизия узлов, замена быстроизнашиваемых деталей.
