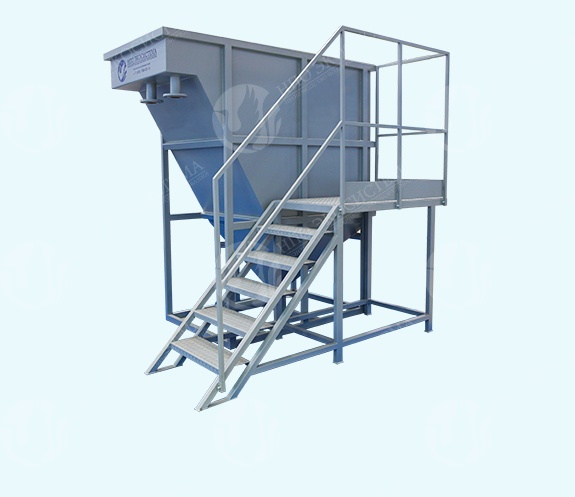

Пескоотделитель нефтяной реверсивный

Пескоотделитель нефтяной реверсивный

Пескоотделитель нефтяной предназначен для очистки сточных вод от нефтепродуктов и взвешенных веществ

Купить пескоотделитель - tks@tekkos.ru

  • Эффективность установки:
    нефтепродукты - с 3 000 до 25
    взвешенные в-ва - с 1 000 до 25 мг/л

  • Материал исполнения корпуса: Сталь Ст.3, AISI304, AISI316, AISI321
  • Взрывозащищенное исполнение
  • Зона тонкослойной сепарации с нисходящим движением воды
  • Трубчатый скиммер с кольцеобразной трубкой из гидрофобного материала
  • Конусы для сбора осадка

Модельный ряд

Модель Q,
м3/ч
ТКС-НПТО-1 1
ТКС-НПТО-2,5 2,5
ТКС-НПТО-5 5
ТКС-НПТО-10 10
ТКС-НПТО-15 15
ТКС-НПТО-20 20
ТКС-НПТО-25 25
ТКС-НПТО-32,5 32,5
ТКС-НПТО-40 40
ТКС-НПТО-50 50
ТКС-НПТО-65 65
ТКС-НПТО-80 80
ТКС-НПТО-100 100
ТКС-НПТО-130 130
ТКС-НПТО-160 160
ТКС-НПТО-200 200
По индивидуальному техническому проекту ТЭККОС

Базовая комплектация

Базовая комплектация Технические характеристики комплектующих
Приемная камера Приемная камера (гаситель напора) с распределителем потока в виде перфорированной трубы
Камера тонкослойной сепарации Зона сепарации с нисходящим потоком
Зона сепарации с восходящим потоком
Погружная перегородка
Сечение на 100% перекрывается сотоблоком, собранным из ПВХ-профиля с шпунтовым соединением.
Высота модулей – 1 000 мм, угол наклона - 60° к горизонту.
Опорная стальная решетка для монтажа сотоблока
Скиммер Трубчатый скиммер с кольцеобразной трубкой из гидрофобного материала
Коническое днище Конусы (1-8 штук в зависимости от модели) с уклоном стенок 45-60° к горизонту.
Коллектор для сброса осадка
Карман сброса очищенной воды Горизонтальный водослив с регулируемой гребенкой
Система технологических трубопроводов Ручная запорная арматура
Материал — нержавеющая сталь, ПВХ
Электрооборудование Клеммные коробки 380\220\24;
Комплект силовых и управляющих кабелей.
Контрольно-измерительные приборы Датчик уровня
Датчик аварии поверхностного скребка

Принцип работы

Удаление нефтепродуктов. Исходные стоки поступают в приемный карман нефтепескоотделителя, затем поступают
в первую зону сепарации с нисходящим движением воды. Установленные в ней тонкослойные элементы ускоряют сепарацию нефтепродуктов за счет всплытия в слоях небольшой высоты. Всплывшие нефтепродукты собираются с поверхности воды скиммером и направляются в емкость сбора нефтепродуктов.

Удаление взвешенных веществ. Затем стоки поступают во вторую зону с тонкослойными модулями, где поток воды меняет направление на восходящий. Взвешенные вещества, осаждаясь в слоях небольшой высоты, захватывают более мелкие частицы и, накапливаясь, сползают по наклонной поверхности тонкослойных элементов. Осадок собирается в нижней конической части нефтепескоотделителя, откуда периодически выводится через трубопровод сброса осадка.

Отвод осветленной воды. Осветленная вода через верхнее зубчатое переливное устройство поступает в секцию осветленной воды, откуда самотеком отводится по трубопроводу осветленной воды.

Монтаж и сервис

Монтаж

Пусконаладка

Гарантия и сервис
  • установка секций флотокамеры на фундамент, сборка, проварка швов.
  • установка механизмов удаления пены, донного скребка и водосборного коллектора.
  • установка блока сатурации на фундамент.
  • подключение трубопроводов.
  • подключение силовых и сигнальных кабелей и кабеленесущих конструкций.
  • установка и подключение средств автоматизации.
  • шеф-монтаж и пусконаладка;
  • индивидуальные комплексные испытания оборудования с выходом на рабочий режим;
  • поверка средств измерений;
  • обучение персонала.
  • Гарантия 18 месяцев.
  • Расширенная гарантия 60 месяцев.
  • Экстренный выезд сервис-инженера в течение 1 суток.
  • Плановое техническое обслуживание: проверка состояния, регулировка, ревизия узлов, замена быстроизнашиваемых деталей.
