Песколовка для очистки сточных вод

Песколовка для очистки сточных вод

Песколовка тангенциальная предназначена для очистки сточных вод от крупных минеральных частиц (песок, окалина и т.п.)

Купить песколовку - tks@tekkos.ru

  • Эффективность установки: песок (u0 = 25 мм/с) - 98 %
  • Материал исполнения: Сталь Ст.3, AISI304, AISI316, AISI321
  • Удаление песка с плотностью 2,5 т/м3 и размером частиц свыше 0,25 мм
  • Конус вывода песка с фланцевым присоединением
  • Одно- и двухкорпусное исполнение

Модельный ряд

Модель песколовки Производительность Q,
м3/час
Односекционные песколовки
ТКС-ПТ-10х1 10
ТКС-ПТ-20х1 20
ТКС-ПТ-30х1 30
ТКС-ПТ-50х1 50
ТКС-ПТ-75х1 75
ТКС-ПТ-100х1 100
ТКС-ПТ-150х1 150
ТКС-ПТ-200х1 200
ТКС-ПТ-250х1 250
ТКС-ПТ-300х1 300
ТКС-ПТ-400х1 400
Двухсекционные песколовки
ТКС-ПТ-10x2 20
ТКС-ПТ-20x2 40
ТКС-ПТ-30x2 60
ТКС-ПТ-50x2 100
ТКС-ПТ-75x2 150
ТКС-ПТ-100x2 200
ТКС-ПТ-150x2 300
ТКС-ПТ-200x2 400
ТКС-ПТ-250x2 500
ТКС-ПТ-300x2 600
ТКС-ПТ-400x2 800

Базовая комплектация

Исполнение песколовки Базовая комплектация
Однокорпусная песколовка
  • Защитное покрытие:
    внутреннее – эпоксидная водостойкая грунт-эмаль
    наружное - атмосферостойкая полиуретановая эмаль RAL7001

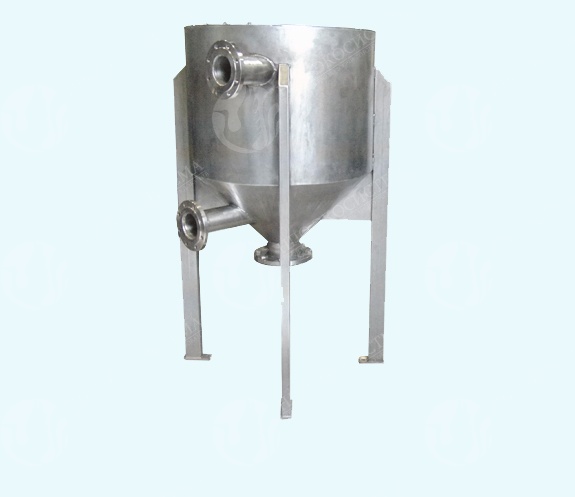

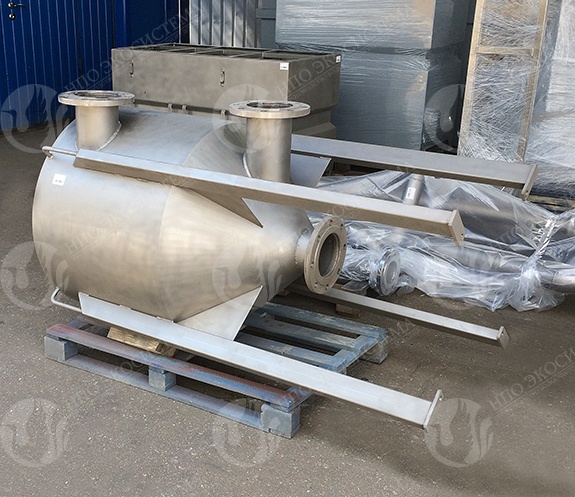

  • Стальной цилиндрический корпус с конусом в нижней части, установленный на раме из профильной трубы
  • Крышка с вертикальной цилиндрической перегородкой и смотровым люком
  • Патрубки входа и выхода стоков (фланцы)
  • В нижней части конуса - патрубок для сброса осадка (фланец)
Двухкорпусная песколовка
  • Защитное покрытие:
    внутреннее – эпоксидная водостойкая грунт-эмаль
    наружное - атмосферостойкая полиуретановая эмаль RAL7001
  • 2 сблокированных стальных цилиндрических корпуса с конусами в нижней части, установленные на единой раме из профильной трубы
  • 2 крышки с вертикальными ци- линдрическими перегородками и смотровыми люками
  • Камера гашения напора с патрубком для входа воды (фланец), и двумя распределительными трубами с отсечной арматурой
  • Патрубки выхода стоков (фланцы)
  • В нижней части конусов - патрубки для сброса осадка (фланец)

Опции

Опция Характеристики Преимущества
Датчик уровня осадка Оптический Автоматическое управление системой промывки и выгрузки песка

Расчет песколовки

Принцип работы

Исходные стоки по касательной (тангенциально) поступают в корпус песколовки через входной патрубок, расположенный в цилиндрической части. Тангенциальный ввод воды и круглое сечение корпуса создают вращательное движение потока. Интенсивное движение воды обеспечивает отмывку песка от органических веществ и предотвращает их выпадение в осадок. За счет действия центробежных сил песок прижимается к внутренним стенкам песколовки и отделяется от воды, накапливаясь в нижней конической части.

Очищенная вода собирается в центральной части и отводится через патрубок отвода очищенной воды, расположенный в цилиндрической части. Накопленный песок периодически выводится из песколовки.

Монтаж и сервис

Монтаж

Пусконаладка

Гарантия и сервис
  • установка на фундамент;
  • подключение трубопроводов;
  • подвод кабелей электропитания;
  • подключение средств автоматизации.
  • шеф-монтаж и пусконаладка;
  • индивидуальные комплексные испытания оборудования с выходом на рабочий режим;
  • поверка средств измерения;
  • обучение персонала.
  • Гарантия 18 месяцев.
  • Расширенная гарантия 60 месяцев.
  • Экстренный выезд сервис-инженера в течение 1 суток.
  • Плановое техническое обслуживание: проверка состояния, регулировка, ревизия узлов, замена быстроизнашиваемых деталей.
