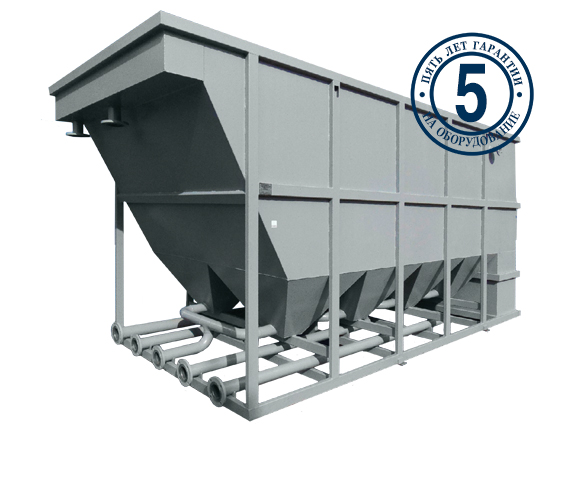

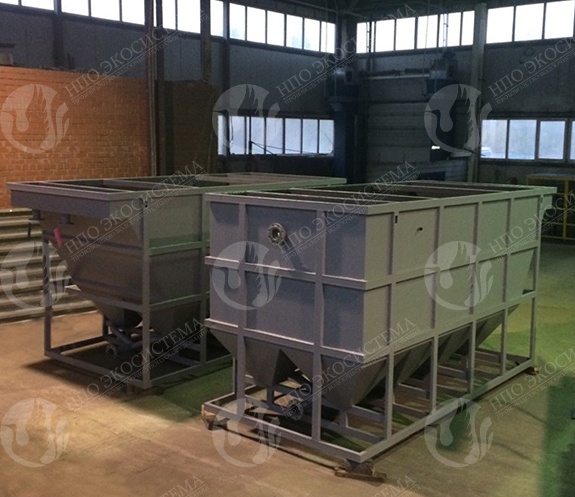

Отстойник тонкослойный горизонтальный ОГТ

Отстойник тонкослойный горизонтальный ОГТ

Отстойник тонкослойный горизонтальный ОГТ предназначен для осветления сточных вод и подготовки технической воды

Купить отстойник - tks@tekkos.ru

  • Эффективность установки: взвешенные в-ва (u0 0,5 мм/с) с 1 000 до 10 мг/л
  • Материал исполнения корпуса: Сталь Ст.3, AISI304, AISI316, AISI321
  • Шпунтовое соединение тонкослойных элементов из ПВХ
  • Наличие конусов сбора и уплотнения осадка

Модельный ряд



Модель установки Q, м3/час Объем конусов сбора осадка, м3
ОГТ - 1 1
ОГТ - 2,5 2,5
ОГТ - 5 5 0,28
ОГТ - 10 10 0,56
ОГТ - 15 15 0,84
ОГТ - 20 20 1,26
ОГТ - 25 25
ОГТ - 32,5 32,5 1,68
ОГТ - 40 40 2,52
ОГТ - 50 50 3,36
ОГТ - 65 65
ОГТ - 80 80
ОГТ - 100 100

Модификации

Модификация Материал емкости и рамы Тонкослойный блок Применение
ОГТ-Х Ст3 Сталь 3 с антикоррозионным покрытием Материал - ПВХ Сточная вода
ОГТ-Х Ст3 П Сталь 3 с антикоррозионным покрытием ЦВЭС для питьевой воды Материал - ПВХ Питьевая вода
ОГТ-Х 304 Нержавеющая сталь AISI304 Материал - ПВХ Питьевая и сточная вода
ОГТ-Х 321 Емкость: нержавеющая сталь AISI321
Рама: нержавеющая сталь AISI304
Материал - ПВХ Питьевая и сточная вода
ОГТ-Х 316 Емкость: нержавеющая сталь AISI316
Рама: нержавеющая сталь AISI304
Материал - ПВХ Питьевая и сточная вода

Расчет отстойника

Базовая комплектация

Комплектация Технические характеристики
Приемная камера Приемная камера (гаситель напора) с распределителем потока в виде перфорированной трубы (ПВХ)
Зона тонкослойного отстаивания Сечение отстойной части на 100% перекрывается сотоблоком, собранным из ПВХ-профиля с шпунтовым соединением. Высота модулей – 1 000 мм, угол наклона - 60° к горизонту. Опорная стальная решетка для монтажа сотоблока

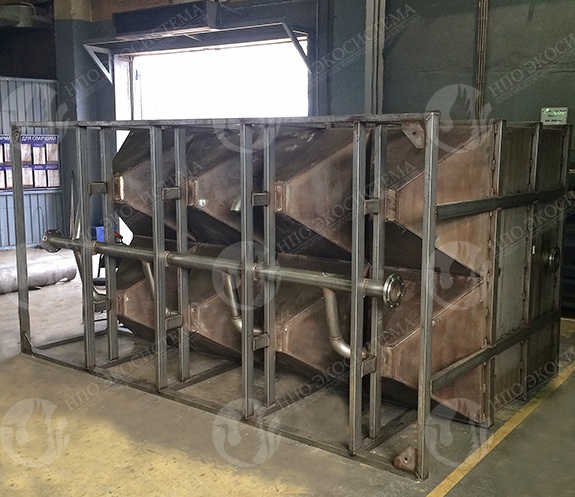

Коническое днище Конусы (1-8 штук в зависимости от модели) с уклоном стенок 45-60° к горизонту. Коллектор для сброса осадка
Карман сброса очищенной воды Горизонтальный водослив с регулируемой гребенкой из полипропилена

Принцип работы

Исходная вода поступает в приемный карман отстойника. Далее поток осветляемой воды направляется в зону с тонкослойным блоком, где организована противоточная схема движения воды и осадка. Наиболее крупные хлопья, осаждаясь в слоях небольшой высоты, захватывают более мелкие частицы и, накапливаясь, сползают по наклонной поверхности тонкослойных элементов.

Осадок собирается в нижней конической части отстойника, откуда периодически выводится через трубопровод сброса осадка. Осветленная вода через верхнее зубчатое переливное устройство поступает в секцию осветленной воды, откуда самотеком отводится по трубопроводу осветленной воды.

Монтаж и сервис

Монтаж

Пусконаладка

Гарантия и сервис
  • установка контейнера на фундамент;
  • подключение трубопроводов;
  • подвод кабелей электропитания;
  • подключение средств автоматизации.
  • шеф-монтаж и пусконаладка;
  • индивидуальные комплексные испытания оборудования с выходом на рабочий режим;
  • поверка средств измерения;
  • обучение персонала.
  • Гарантия 18 месяцев.
  • Расширенная гарантия 60 месяцев.
  • Экстренный выезд сервис-инженера в течение 1 суток.
  • Плановое техническое обслуживание: проверка состояния, регулировка, ревизия узлов, замена быстроизнашиваемых деталей.
