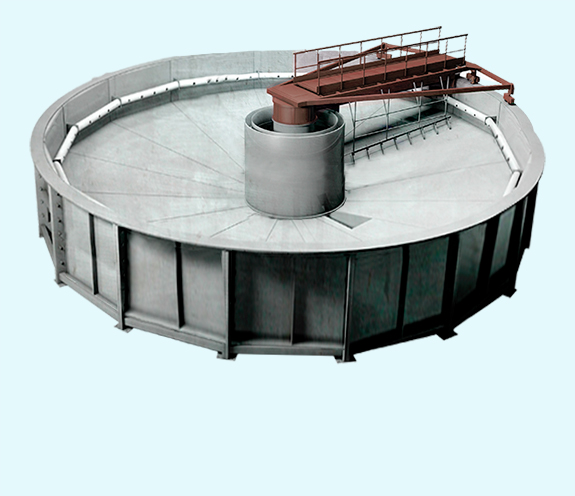

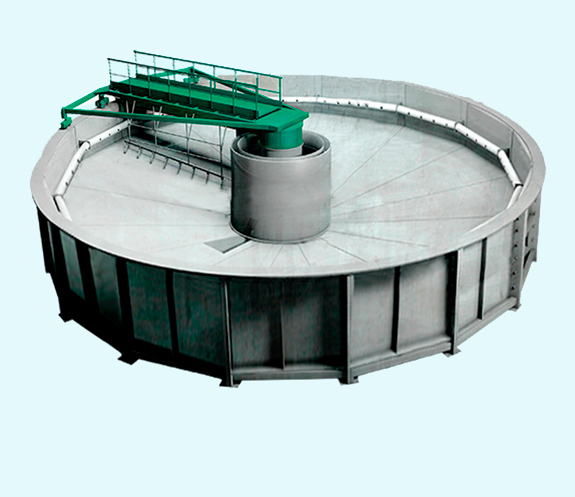

Отстойник радиальный скребковый

Отстойник радиальный скребковый

Отстойник радиальный скребковый высокопроизводительный предназначен для удаления из сточных вод ила и различных форм осадка.

Купить отстойник радиальный - tks@tekkos.ru

  • Эффективность установки: взвешенные в-ва (u0 0,5 мм/с) с 2 500 до 15 мг/л
  • Материал исполнения корпуса: Сталь 3, AISI304, AISI316, AISI321
  • Производительность моделей от 1 до 1200 м3/ч
  • Механизм автоматического удаления осадка из нержавеющей стали с датчиком аварии
  • Взрывозащищенное исполнение

Модельный ряд

Модель Q,
м3/ч
ТКС-ОР-1 1
ТКС-ОР-2 2
ТКС-ОР-3 3
ТКС-ОР-4 4
ТКС-ОР-5 5
ТКС-ОР-6 6
ТКС-ОР-8 8
ТКС-ОР-10 10
ТКС-ОР-12 12
ТКС-ОР-16 16
ТКС-ОР-20 20
Модель Q,
м3/ч
ТКС-ОРС-10 10
ТКС-ОРС-15 15
ТКС-ОРС-20 20
ТКС-ОРС-25 25
ТКС-ОРС-32,5 32,5
ТКС-ОРС-40 40
ТКС-ОРС-50 50
ТКС-ОРС-65 65
ТКС-ОРС-80 80
ТКС-ОРС-100 100
ТКС-ОРС-130 130
ТКС-ОРС-160 160
ТКС-ОРС-200 200
ТКС-ОРС-250 250
ТКС-ОРС-300 300
По индивидуальному проекту ТЭККОС

Базовая комплектация

Комплектация Технические характеристики
Гаситель напора Приемная цилиндрическая камера с устройством распределения потока
Корпус Сварная цилиндрическая камера с зоной отстаивания
Наклонное днище с приямком для сбора осадка
Коллектор сбора очищенной воды с регулируемым водосливом
Донный скребок Рама из нержавеющей стали
Вращающийся секционный скребок (полимер)
Система роликовых опор
Мотор-редуктор
Противоаварийная защита.
Поверхностный скребок Вращающийся скребковый транспортер из нержавеющей стали
Привод от мотор-редуктора донного скребка
Система технологических трубопроводов Ручная запорно-регулирующая арматура
Затвор сброса осадка с электроприводом
Трубопроводы внутри блока, присоединительные патрубки
Материал — нержавеющая сталь, ПВХ.
Электрооборудование Клеммные коробки 380\220\24
Комплект силовых и управляющих кабелей.
Контрольно-измерительные приборы Датчик уровня камеры отстаивания
Датчик аварии донного и поверхностного скребка

Принцип работы

Отстаивание. Исходные стоки подаются в отстойники и через устройство гашения напора и распределения потока поступают в зону отстаивания. Движение воды происходит от центральной части к периферии. Особенность гидравлического режима работы радиального отстойника - скорость движения воды изменяется от максимальной в центре отстойника до минимальной у периферии. По мере движения воды взвешенные вещества выпадают в осадок, который отводится вращающимся донным скребком в приямок.

Вывод осадка. Осадок из приямка удаляется через шламопровод под действием гидростатического напора через задвижку с электроприводом. Плавающие вещества удаляются с поверхности воды в отстойнике вращающимся поверхностным скребком и поступают в приемное устройство, откуда отводятся самотеком.

Отвод осветленной воды. Поток осветленной воды поступает в сборный кольцевой коллектор и отводится самотеком через регулируемый водослив.

Монтаж и сервис

Монтаж

Пусконаладка

Гарантия и сервис
  • установка контейнера на фундамент;
  • подключение трубопроводов;
  • подвод кабелей электропитания;
  • подключение средств автоматизации.
  • шеф-монтаж и пусконаладка;
  • индивидуальные комплексные испытания оборудования с выходом на рабочий режим;
  • поверка средств измерений;
  • обучение персонала.
  • Гарантия 18 месяцев.
  • Расширенная гарантия 60 месяцев.
  • Экстренный выезд сервис-инженера в течение 1 суток.
  • Плановое техническое обслуживание: проверка состояния, регулировка, ревизия узлов, замена быстроизнашиваемых деталей.
