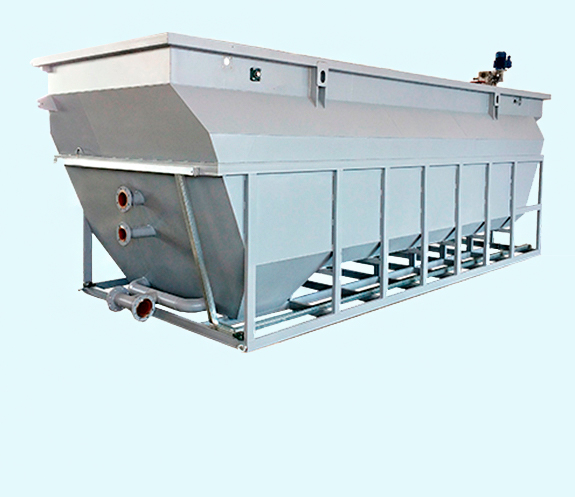

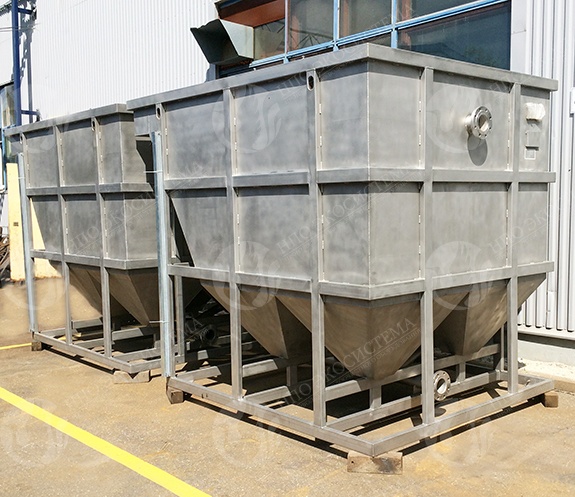

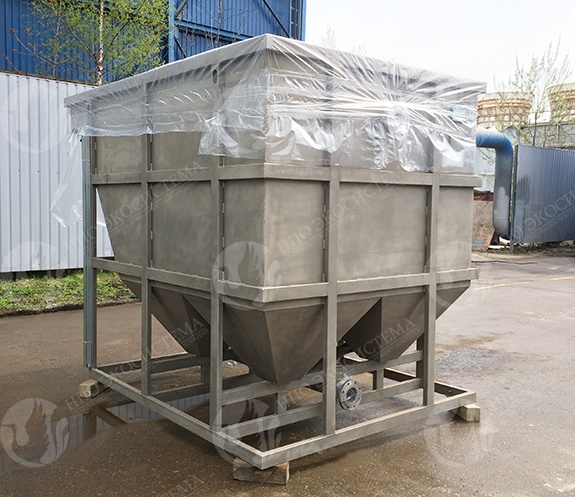

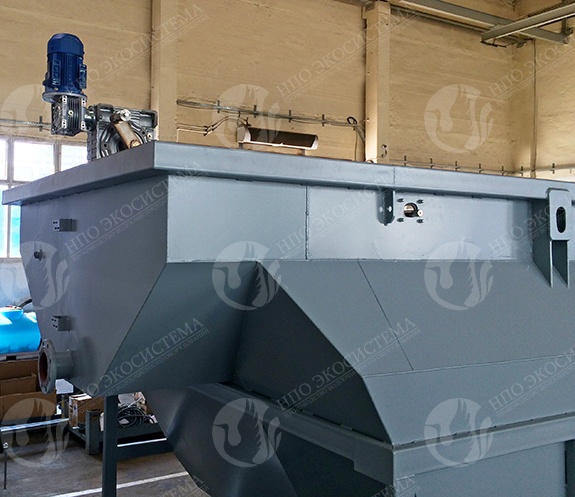

Нефтеотделитель скребковый безнапорный

Нефтеотделитель скребковый безнапорный

Нефтеотделитель скребковый безнапорный

Купить нефтеотделитель - tks@tekkos.ru

  • Эффективность установки:
    нефтепродукты - с 3 000 до 25 мг/л
    взвешенные в-ва - с 1 000 до 25 мг/л

  • Материал исполнения корпуса: Сталь Ст.3, AISI304, AISI316, AISI321
  • Взрывозащищенное исполнение
  • Зона тонкослойной сепарации с нисходящим движением воды
  • Поверхностный скребок с противоаварийной защитой

Модельный ряд

Модель Произ-водит-ельность, м3/час Габарит-ные размеры, мм Масса, кг Мощ-ность, кВт
длина ширина высота транс-портная рабочая
ТКС-НТБС-1 1
ТКС-НТБС-2,5 2,5 1880 920 2100 870 2210 0,5
ТКС-НТБС-5 5 2250 1620 2100 1400 4100 0,5
ТКС-НТБС-10 10 3200 1620 2100 1880 7200 0,62
ТКС-НТБС-15 15 4000 2200 2380 2350 10180 0,62
ТКС-НТБС-20 20 4830 2200 2380 2780 14300 0,92
ТКС-НТБС-25 25
ТКС-НТБС-32,5 32,5 6700 2400 2380 3200 18900 0,92
ТКС-НТБС-40 40 8380 2400 2380 3900 24000 1,1
ТКС-НТБС-50 50 10200 2400 2380 4500 0000 1,1
ТКС-НТБС-65 65 12780 2400 2380 5150 38300 1,84
ТКС-НТБС-80 80 8380 4800 2380 7800 48000 2,2
ТКС-НТБС-100 100 10400 4800 2380 9000 60000 2,2
ТКС-НТБС-130 130
ТКС-НТБС-160 160
ТКС-НТБС-200 200

Базовая комплектация

Базовая комплектация Технические характеристики комплектующих
Приемная камера Приемная камера (гаситель напора) с распределителем потока в виде перфорированной трубы
Камера тонкослойной сепарации Сечение на 100% перекрывается сотоблоком, собранным из ПВХ-профиля с шпунтовым соединением.
Высота модулей – 1 000 мм, угол наклона - 60° к горизонту.
Опорная стальная решетка для монтажа сотоблока
Механизм нефтеудаления Скребковый транспортер из нержавеющей стали
Цепи транспортера из нержавеющей стали
Мотор-редуктор
Система натяжения приводной цепи
Защитные ограждения
Противоаварийная защита
Коническое днище Конусы (1-8 штук в зависимости от модели) с уклоном стенок 45-60° к горизонту.
Коллектор для сброса осадка
Карман сброса очищенной воды Горизонтальный водослив с регулируемой гребенкой
Система технологических трубопроводов Ручная запорная арматура
Материал — нержавеющая сталь, ПВХ
Электрооборудование Клеммные коробки 380\220\24;
Комплект силовых и управляющих кабелей.
Контрольно-измерительные приборы Датчик уровня
Датчик аварии поверхностного скребка

Принцип работы

Удаление нефтепродуктов. Исходные стоки поступают в приемный карман, откуда направляются в зону с тонкослойными модулями с нисходящим движением воды. Наличие тонкослойных модулей интенсифицирует процесс очистки от нефтепродуктов за счет эффекта коалесценции и всплытия в слоях небольшой высоты.
Сбор и транспортировка всплывших нефтепродуктов с зеркала воды осуществляется при помощи скребкового транспортера, который приводится в движение мотор-редуктором. Удаленные нефтепродукты поступают в нефтесборный карман и по трубопроводу отводятся на утилизацию.

Вывод осадка. Выпадающий осадок собирается в нижней конической части нефтеловушки, откуда периодически выводится через трубопровод сброса осадка.

Отвод осветленной воды. Осветленная вода через верхнее зубчатое переливное устройство поступает в секцию осветленной воды, откуда самотеком отводится по трубопроводу осветленной воды.

Монтаж и сервис

Монтаж

Пусконаладка

Гарантия и сервис
  • установка контейнера на фундамент;
  • подключение трубопроводов;
  • подвод кабелей электропитания;
  • подключение средств автоматизации.
  • шеф-монтаж и пусконаладка;
  • индивидуальные комплексные испытания оборудования с выходом на рабочий режим;
  • поверка средств измерений;
  • обучение персонала.
  • Гарантия 18 месяцев.
  • Расширенная гарантия 60 месяцев.
  • Экстренный выезд сервис-инженера в течение 1 суток.
  • Плановое техническое обслуживание: проверка состояния, регулировка, ревизия узлов, замена быстроизнашиваемых деталей.
