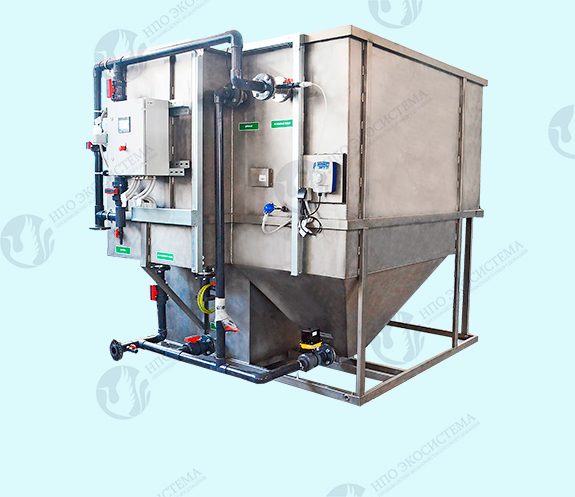

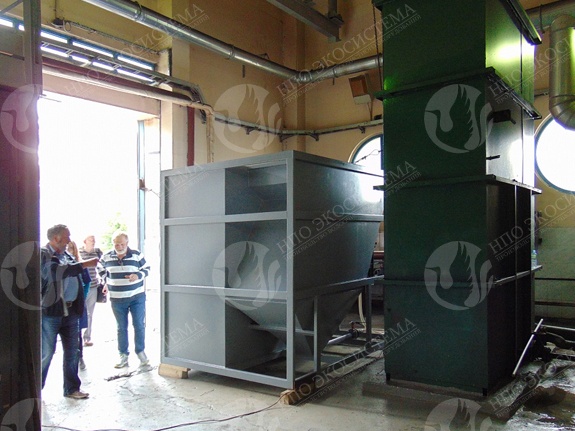

Ливнеблок очистки поверхностных стоков

Ливнеблок очистки поверхностных стоков

Ливнеблок предназначен для очистки поверхностных сточных вод до ПДК рыбохозяйственных водоемов

Купить ливнеблок - tks@tekkos.ru

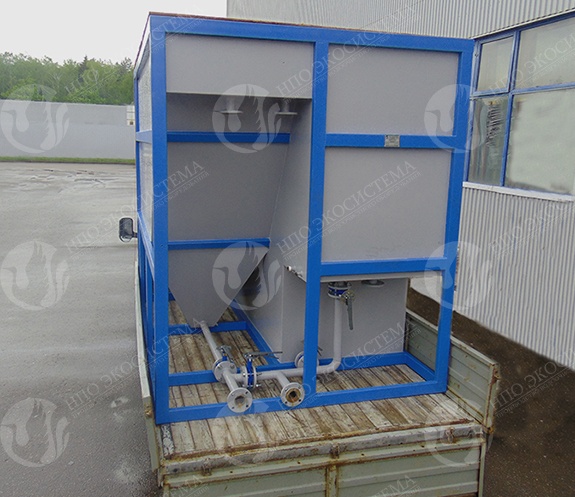

  • Стандартные габариты для автотранспорта
  • Простая замена фильтрующих материалов
  • Прост в обслуживании

Модельный ряд

Модель установки Q м3/ч
ТКС-ЛБ-2,5 2,5
ТКС-ЛБ-5 5
ТКС-ЛБ-10 10
ТКС-ЛБ-15 15
ТКС-ЛБ-20 20
ТКС-ЛБ-25 25
ТКС-ЛБ-32,5 32,5
ТКС-ЛБ-40 40
ТКС-ЛБ-50 50
ТКС-ЛБ-65 65
ТКС-ЛБ-80 80
ТКС-ЛБ-100 100
ТКС-ЛБ-130 130
ТКС-ЛБ-160 160
ТКС-ЛБ-200 200
По индивидиуальному техническому проекту ТЭККОС

Модификации на примере ТКС-ЛБ-200

Моди-фикация Материал емкости и рамы Секции Трубо-провод-ная обвязка Запорная арматура Установка УФ обез-зараж-ивания КИП Электро-обору-дование Загрузки
ЛБ-200 Ст.3 Сталь 3 с антикорроз. покрытием 1. Отстойник тонкослойный
2. Комбинированный фильтр
Присоединение при ПНР
Сталь 3 Ручная Не комплек-туется Датчик уровня приемной камеры (дискретный) Не комплек-туется Не комплектуется
ЛБ-200 Ст.3 ФЗ Сталь 3 с антикорроз. покрытием 1. Отстойник тонкослойный
2. Комбинированный фильтр
Присоединение при ПНР
Сталь 3 Ручная Не комплек-туется Датчик уровня приемной камеры (дискретный) Не комплек-туется Безнапорный фильтр: полимерная крошка Уремикс (5-20 мм)
Сорбционный фильтр: активированный уголь Экокарбон (фракция - 1,4-2,8 мм)
Отстойник - сорбционные боны
ЛБ-200 ;Ст.3 э/а Сталь 3 с антикорроз. покрытием 1. Отстойник тонкослойный
2. Комбинированный фильтр
Присоединение при ПНР
Сталь 3 Дренаж - ручная
Задвижка сброса осадка с электро-приводом
Не комплек-туется Датчик уровня приемной камеры (дискретный) Не комплек-туется Не комплектуется
ЛБ-200 Ст.3 э/а ФЗ Сталь 3 с антикорроз. покрытием 1. Отстойник тонкослойный
2. Комбинированный фильтр
Присоединение при ПНР
Сталь 3 Дренаж - ручная
Задвижка сброса осадка с электро-приводом
Не комплек-туется Датчик уровня приемной камеры (дискретный) Не комплек-туется Безнапорный фильтр: полимерная крошка Уремикс (5-20 мм)
Сорбционный фильтр: активированный уголь Экокарбон (фракция - 1,4-2,8 мм)
Отстойник - сорбционные боны
ЛБ-200 Ст.3 УФ Сталь 3 с антикорроз. покрытием 1. Отстойник тонкослойный
2. Комбинированный фильтр
Присоединение при ПНР
Сталь 3 Ручная В комплекте Датчик уровня приемной камеры (дискретный), датчик потока Не комплек-туется Не комплектуется
ЛБ-200 Ст.3 УФ ФЗ Сталь 3 с антикорроз. покрытием 1. Отстойник тонкослойный
2. Комбинированный фильтр
Присоединение при ПНР
Сталь 3 Ручная В комплекте Датчик уровня приемной камеры (дискретный), датчик потока Не комплек-туется Безнапорный фильтр: полимерная крошка Уремикс (5-20 мм)
Сорбционный фильтр: активированный уголь Экокарбон (фракция - 1,4-2,8 мм)
Отстойник - сорбционные боны
ЛБ-200 Ст.3 э/а УФ Сталь 3 с антикорроз. покрытием 1. Отстойник тонкослойный
2. Комбинированный фильтр
Присоединение при ПНР
Сталь 3 Дренаж - ручная
Задвижка сброса осадка с электро-приводом
В комплекте Датчик уровня приемной камеры (дискретный), датчик потока Не комплек-туется Не комплектуется
ЛБ-200 Ст.3 э/а УФ ФЗ Сталь 3 с антикорроз. покрытием 1. Отстойник тонкослойный
2. Комбинированный фильтр
Присоединение при ПНР
Сталь 3 Дренаж - ручная
Задвижка сброса осадка с электро-приводом
В комплекте Датчик уровня приемной камеры (дискретный), датчик потока Не комплек-туется Безнапорный фильтр: полимерная крошка Уремикс (5-20 мм)
Сорбционный фильтр: активированный уголь Экокарбон (фракция - 1,4-2,8 мм)
Отстойник - сорбционные боны
ЛБ-200 Ст.3 э/а УФ ШУ Сталь 3 с антикорроз. покрытием 1. Отстойник тонкослойный
2. Комбинированный фильтр
Присоединение при ПНР
Сталь 3 Дренаж - ручная
Задвижка сброса осадка с электро-приводом
В комплекте Датчик уровня приемной камеры (дискретный), датчик потока Шкаф управления на ПЛК Delta Не комплектуется
ЛБ-200 Ст.3 э/а УФ ШУ ФЗ Сталь 3 с антикорроз. покрытием 1. Отстойник тонкослойный
2. Комбинированный фильтр
Присоединение при ПНР
Сталь 3 Дренаж - ручная
Задвижка сброса осадка с электро-приводом
В комплекте Датчик уровня приемной камеры (дискретный), датчик потока Шкаф управления на ПЛК Delta Безнапорный фильтр: полимерная крошка Уремикс (5-20 мм)
Сорбционный фильтр: активированный уголь Экокарбон (фракция - 1,4-2,8 мм)
Отстойник - сорбционные боны
ЛБ-200 304 Нержавеющая сталь AISI304 1. Отстойник тонкослойный
2. Комбинированный фильтр
Присоединение при ПНР
Нерж. сталь AISI304 Ручная Не комплек-туется Датчик уровня приемной камеры (дискретный) Не комплек-туется Не комплектуется
ЛБ-200 304 ФЗ Нержавеющая сталь AISI304 1. Отстойник тонкослойный
2. Комбинированный фильтр
Присоединение при ПНР
Нерж. сталь AISI304 Ручная Не комплек-туется Датчик уровня приемной камеры (дискретный) Не комплек-туется Безнапорный фильтр: полимерная крошка Уремикс (5-20 мм)
Сорбционный фильтр: активированный уголь Экокарбон (фракция - 1,4-2,8 мм)
Отстойник - сорбционные боны
ЛБ-200 304 э/а Нержавеющая сталь AISI304 1. Отстойник тонкослойный
2. Комбинированный фильтр
Присоединение при ПНР
Нерж. сталь AISI304 Дренаж - ручная
Задвижка сброса осадка с электро-приводом
Не комплек-туется Датчик уровня приемной камеры (дискретный) Не комплек-туется Не комплектуется
ЛБ-200 304 э/а ФЗ Нержавеющая сталь AISI304 1. Отстойник тонкослойный
2. Комбинированный фильтр
Присоединение при ПНР
Нерж. сталь AISI304 Дренаж - ручная
Задвижка сброса осадка с электро-приводом
Не комплек-туется Датчик уровня приемной камеры (дискретный) Не комплек-туется Безнапорный фильтр: полимерная крошка Уремикс (5-20 мм)
Сорбционный фильтр: активированный уголь Экокарбон (фракция - 1,4-2,8 мм)
Отстойник - сорбционные боны
ЛБ-200 304 УФ Нержавеющая сталь AISI304 1. Отстойник тонкослойный
2. Комбинированный фильтр
Присоединение при ПНР
Нерж. сталь AISI304 Ручная В комплекте Датчик уровня приемной камеры (дискретный), датчик потока Не комплек-туется Не комплектуется
ЛБ-200 304 УФ ФЗ Нержавеющая сталь AISI304 1. Отстойник тонкослойный
2. Комбинированный фильтр
Присоединение при ПНР
Нерж. сталь AISI304 Ручная В комплекте Датчик уровня приемной камеры (дискретный), датчик потока Не комплек-туется Безнапорный фильтр: полимерная крошка Уремикс (5-20 мм)
Сорбционный фильтр: активированный уголь Экокарбон (фракция - 1,4-2,8 мм)
Отстойник - сорбционные боны
ЛБ-200 304 э/а УФ Нержавеющая сталь AISI304 1. Отстойник тонкослойный
2. Комбинированный фильтр
Присоединение при ПНР
Нерж. сталь AISI304 Дренаж - ручная
Задвижка сброса осадка с электро-приводом
В комплекте Датчик уровня приемной камеры (дискретный), датчик потока Не комплек-туется Не комплектуется
ЛБ-200 304 э/а УФ ФЗ Нержавеющая сталь AISI304 1. Отстойник тонкослойный
2. Комбинированный фильтр
Присоединение при ПНР
Нерж. сталь AISI304 Дренаж - ручная
Задвижка сброса осадка с электро-приводом
В комплекте Датчик уровня приемной камеры (дискретный), датчик потока Не комплек-туется Безнапорный фильтр: полимерная крошка Уремикс (5-20 мм)
Сорбционный фильтр: активированный уголь Экокарбон (фракция - 1,4-2,8 мм)
Отстойник - сорбционные боны
ЛБ-200 304 э/а УФ ШУ Нержавеющая сталь AISI304 1. Отстойник тонкослойный
2. Комбинированный фильтр
Присоединение при ПНР
Нерж. сталь AISI304 Дренаж - ручная
Задвижка сброса осадка с электро-приводом
В комплекте Датчик уровня приемной камеры (дискретный), датчик потока Шкаф управления на ПЛК Delta Не комплектуется
ЛБ-200 304 э/а УФ ШУ ФЗ Нержавеющая сталь AISI304 1. Отстойник тонкослойный
2. Комбинированный фильтр
Присоединение при ПНР
Нерж. сталь AISI304 Дренаж - ручная
Задвижка сброса осадка с электро-приводом
В комплекте Датчик уровня приемной камеры (дискретный), датчик потока Шкаф управления на ПЛК Delta Безнапорный фильтр: полимерная крошка Уремикс (5-20 мм)
Сорбционный фильтр: активированный уголь Экокарбон (фракция - 1,4-2,8 мм)
Отстойник - сорбционные боны

Базовая комплектация

Конструкция блока:
Блок технологического оборудования, включающий тонкослойный отстойник, безнапорный механический фильтр, безнапорный сорбционный фильтр, емкость очищенной воды, объединенные единым технологическим процессом.
Корпус блока выполнен из листового металла (сталь 3) толщиной 4 мм.
Рама и каркас выполнены из профильной стальной трубы 40*80 мм.:

  • внутреннее - эпоксидная водостойкая грунт-эмаль;
  • наружное - атмосферостойкая полиуретановая эмаль RAL7001.
Комплектация установки Технические характеристики комплектующих
Тонкослойный отстойник
  • Приемная камера (гаситель напора) с распределителем потока в виде перфорированной трубы (ПВХ)
  • Зона тонкослойного отстаивания с установленным по всему объему сотоблоком, собранным из ПВХ-профиля с шпунтовым соединением
  • В нижней части выполнены конусы для сбора и уплотнения осадка
  • Выход очищенной воды - горизонтальный водослив с регулируемой гребенкой из полипропилена
Безнапорный механический фильтр
  • Нижняя поддерживающая решетка из стеклопластика с подложкой из пористого полимера
  • Верхняя (съемная) удерживающая решетка из стеклопластика с подложкой из пористого полимера
Безнапорный сорбционный фильтр Нижняя поддерживающая решетка из стеклопластика с подложкой из пористого полимера
Емкость очищенной воды Секция блока, объемом рассчитанным на обеспечение работы насоса откачки очищенной воды
Трубопроводная обвязка Обвязка в границах блока:
  • патрубки для подачи исходной и сброса очищенной воды
  • коллектор сброса осадка с ручной арматурой
  • дренажный коллектор с ручной арматурой
  • трубопровод аварийного перелива
КИП Поплавковый датчик уровня в приемной камере


Стандартные фильтрующие материалы:
- безнапорный фильтр: полимерная крошка (5-20 мм);
- сорбционный фильтр: активированный уголь (фракция - 1,4-2,8 мм).

Опции

Оборудование Описание Характеристики
Электропривод сброса осадка Задвижка с электроприводом 220В, смонтированная на трубопроводе сброса осадка и подключенная к электропитанию. Автоматический сброс осадка из отстойника.
Повышение надежности работы установки, снижение эксплуатационных затрат.
Загрузка - ЭКОКАРБОН Уголь + щебень Служит для очистки сточных вод

Эффективность установки

Показатель Ед.изм. Исходные стоки После очистки в Ливнеблоке
Взвешенные вещества мг/дм3 300-500 3
Нефтепродукты мг/дм3 30-70 0,05
БПКполн. мгQ2/дм3 15-20 3
ХПК мгQ2/дм3 50-70 15

Загрузки

Модель установки Масса загрузок, кг
Полимерная крошка Полимерные боны Активированный уголь Гравий
Ливнеблок-5 10 6 375 225
Ливнеблок-10 20 12 775 425
Ливнеблок-18 30 12 1 075 600
Ливнеблок-25 40 16 1 525 850
Ливнеблок-40 70 16 2 450 1 350

Принцип работы

Отстаивание. Исходные стоки первоначально направляются в тонкослойный отстойник, где организована противоточная схема движения воды и осадка. Здесь удаляется основная масса взвешенных веществ и свободных нефтепродуктов. Осадок сползает по наклонной поверхности тонкослойных элементов и собирается в нижней конической части отстойника, откуда периодически выводится через трубопровод сброса осадка. Всплывающие свободные нефтепродукты задерживаются полимерными плавающими бонами.

Механическая фильтрация. Осветленная вода поступает на механический фильтр с полимерной загрузкой, предназначенный для очистки воды от остаточных концентраций взвешенных веществ и эмульгированных нефтепродуктов.

Сорбционная очистка. Затем восходящий поток воды проходит сорбционный угольный фильтр, где происходит финишная очистка от нефтепродуктов. Очищенная вода собирается в емкости очищенной воды, откуда отводится самотеком.

Монтаж и сервис

Монтаж Пусконаладка Сервис
  • установка блока на фундамент и крепление,
  • подключение трубопроводов,
  • монтаж и подключение датчика уровня.
  • шеф-монтаж и пусконаладка;
  • индивидуальные комплексные испытания оборудования с выходом на рабочий режим;
  • поверка средств измерения;
  • обучение персонала.
  • Гарантия 18 месяцев.
  • Расширенная гарантия 60 месяцев.
  • Экстренный выезд сервис-инженера в течение 1 суток.
  • Плановое техническое обслуживание: проверка состояния, регулировка, ревизия узлов, замена быстроизнашиваемых деталей.
