Флотатор радиальный сборный

Флотатор радиальный сборный

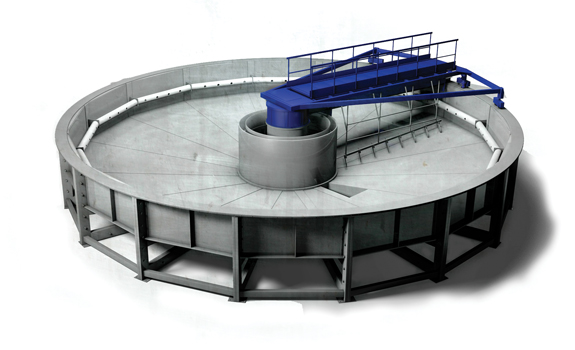

Флотатор радиальный сборный, производительностью до 1000 м3/час

Купить флотатор радиальный - tks@tekkos.ru

  • Эффективность установки:

нефтепродукты - с 500 до 0,5 мг/л
взвешенные в-ва - с 1000 до 3 мг/л
жиры - с 500 до 10 мг/л

  • Материал исполнения: Сталь Ст.3, AISI304, AISI316, AISI321
  • Производительность моделей от 25 до до 1000 м3/ч
  • Сатуратор, насос и механизм шламоудаления из нержавеющей стали, радиальный сборный корпус
  • Возможность взрывозащищенного исполнения

Модельный ряд

Модель флотатора Q, м3/час

Размеры (LxBxH), мм

Модель блока сатура-ции

Мощность привода

скребка, кВт

Мощность насоса, кВт
ТКС-ФРС-25Н 25
ТКС-ФРС-40Н 40
ТКС-ФРС-60Н 60
ТКС-ФРС-80Н 80
ТКС-ФРС-100Н 100
ТКС-ФРС-120Н 120 6 000х5 700х2 810 ССТ-50/0,8 0,37 22
ТКС-ФРС-140Н 140 6 600х6 300х2 890 0,37
ТКС-ФРС-170Н 170 7 745х6 908х2 960 ССТ-90/1,3 0,37 30
ТКС-ФРС-200Н 200 7 934х7 408х2 960 0,55
ТКС-ФРС-250Н 250 9 147х8 608х3 020 ССТ-140/2 0,55 37
ТКС-ФРС-300Н 300 10 000х9 210х3 080 0,55
ТКС-ФРС-400Н 400 11 000х10 210х3 170 ССТ-170/3,2 0,75 45
ТКС-ФРС-500Н 500 12 050х11 250х4 600 0,75
ТКС-ФРС-600Н 600 11 410х12 580х4 550 ССТ-210/4 0,75 55
ТКС-ФРС-700Н 700
ТКС-ФРС-800Н 800 12 420х14 300х4 630 ССТ-280/5 1,1 75
ТКС-ФРС-900Н 900
ТКС-ФРС-1000Н 1000 16 110х15 200х4 630 ССТ-350/6,3 1,1 110

Технические характеристики блока сатурации

Модель блока сатурации Габаритные размеры (DxLxH), мм Масса трансп/рабочая, т Мощность насоса, кВт
ССТ-50/0,8 1 420х1 250х2 580 0,5/1,4 22
ССТ-90/1,3 1 570х1 450х2 600 0,6/1,9 30
ССТ-140/2 1 720х1 600х2 620 0,7/2,7 37
ССТ-170/3,2 2 380х1 600х2 520 0,9/4,1 45
ССТ-210/4 2 520х1 600х2 620 1,3/5,4 55
ССТ-280/5 3 790х1 730х3 180 1,5/6,6 75
ССТ-350/6,3 3 790х1 730х3 480 1,6/8,1 110

Эффективность

Наименование загрязнений Допустимые концентрации на входе Эффективность очистки
Нефтепродукты до 500 мг/л до 99 % (За исключением растворенной части)
Взвешенные вещества до 1000 мг/л до 95 %
Жиры до 500 мг/л до 95 %
ХПК до 5000 мгО2/л до 80 % (За исключением растворенной части)
БПК до 2500 мгО2/л до 80 % (За исключением растворенной части)

Базовая комплектация

Базовая комплектация Технические характеристики комплектующих
Флотационная камера Материал — нержавеющая сталь:
  • Сборная цилиндрическая камера со встроенной зоной флотации
  • Наклонное днище с приямком для сбора осадка;
  • Коллектор сбора очищенной воды с регулируемым водосливом;
  • Устройство для приема и удаления флотопены;
Механизм удаления пены
  • Вращающийся скребковый транспортер из нержавеющей стали;
  • Мотор-редуктор;
  • Противоаварийная защита.
Донный скребок
  • рама из нержавеющей стали
  • секционный скребок (полимер)
  • система роликовых опор
  • привод от мотор-редуктора механизма удаления пены
Система технологических трубопроводов
  • Ручная запорно-регулирующая арматура.
  • Затвор сброса осадка с электроприводом.
  • Трубопроводы внутри блока, присоединительные патрубки.
  • Материал — нержавеющая сталь, ПВХ.
Электрооборудование
  • Клеммные коробки 380\220\24;
  • Комплект силовых и управляющих кабелей.
Контрольно-измерительные приборы
  • Датчик уровня флотокамеры;
  • Датчики аварии механизма удаления пены и донного скребка.

Опции

Наименование комплектующих Преимущества
Легкое перекрытие флотокамеры Защита от замерзания при отрицательных температурах (при наружной установке).
Защита от вредных выбросов в атмосферу.
Блок сатурации Насыщение воды воздухом. Обеспечение технологии напорной флотации.
Блок сатурации в контейнерном исполнении Не используются производственные помещения. Сокращение объемов строительных работ и сроков монтажа. (Характеристики см в таблице ниже)
Флокулятор с камерами смешения Повышает эффективность очистки при реагентной обработке сточных вод.
Шкаф управления на ПЛК Автоматическое управление флотационной установкой с АСУТП верхнего уровня, а также управление «по месту». Шкаф оснащается программируемым контроллером и панелью оператора. Предусмотрена возможность выдачи сигналов для индикации работоспособного состояния исполнительных элементов. Имеется возможность приема сигналов для удаленного управления исполнительными элементами и установкой в целом. Передача сигналов осуществляется либо с помощью дискретных выходов, либо с помощью интерфейса RS-485 (протокол Modbus RTU).

Характеристики блока сатурации в контейнере

Модель блока сатурации Применение Габаритные размеры (Длинна/Ширина/Высота), мм Мощность (ОВ), кВт Масса трансп/рабочая, кг
ССТ-50/0,8 ФРС-120 4 500х2 470х2 900 2,15 2800/3620
ФРС-140
ССТ-90/1,3 ФРС-170 4 500х2 470х2 900 2,15 2880/4170
ФРС-200
ССТ-140/2 ФРС-250 4 500х2 470х2 900 2,15 2960/4960
ФРС-300
ССТ-170/3,2 ФРС-400 6 000х2 470х2 900 2,15 3700/6980
ФРС-500
ССТ-210/4 ФРС-600 6 000х2 470х2 900 2,15 4200/8200

Принцип работы

Процесс флотации. Исходные стоки подаются на флотатор в напорном режиме и поступают во флотационную камеру совместно с рециркуляционной водой, насыщенной воздухом. При сбросе давления растворенный воздух выделяется из воды в виде микропузырьков. Микропузырьки прилипают к частицам загрязнений и поднимают их в верхнюю часть камеры флотации (зону флотации), образуя пенный слой.

Сепарация на тонкослойных элементах. Очищаемая вода из зоны флотации поступает в зону сепарации, расположенную в периферийной части флотационной камеры. Здесь происходит окончательное выделение растворенного воздуха и всплытие микропузырьков.

Отвод очищенной воды. Далее поток очищенной воды поступает в сборный кольцевой коллектор и отводится самотеком через регулируемый водослив.

Насыщение воды воздухом. Часть очищенной воды циркуляционным насосом подается в сатуратор, где происходит насыщение воды воздухом. Подача воздуха в воду производится через эжектор циркуляционного насоса. Из сатуратора насыщенная воздухом вода подается на вход камеры флотации.

Удаление флотопены. Флотопена удаляется с поверхности воды скребком и поступает в приемное устройство, из которого отводится самотеком.

Вывод осадка. Образующийся осадок сгребается вращающимся донным скребком и сбрасывается в приямок, из которого периодически отводится из установки.

Монтаж и сервис

Монтаж

Пусконаладка

Гарантия и сервис
  • установка секций флотокамеры на фундамент, сборка, проварка швов;
  • установка механизмов удаления пены, донного скребка и водосборного коллектора;
  • установка блока сатурации на фундамент,
  • подключение трубопроводов,
  • подключение силовых и сигнальных кабелей и кабеленесущих конструкций
  • установка и подключение средств автоматизации.
  • шеф-монтаж и пусконаладка;
  • индивидуальные комплексные испытания оборудования с выходом на рабочий режим;
  • поверка средств измерения;
  • обучение персонала.
  • Гарантия 18 месяцев.
  • Расширенная гарантия 60 месяцев.
  • Экстренный выезд сервис-инженера в течение 1 суток.
  • Плановое техническое обслуживание: проверка состояния, регулировка, ревизия узлов, замена быстроизнашиваемых деталей.
