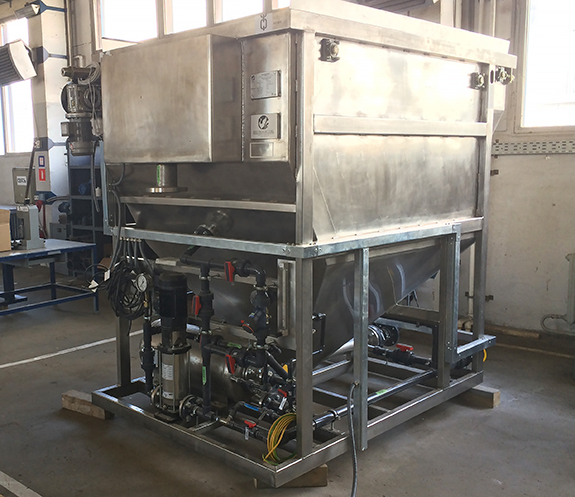

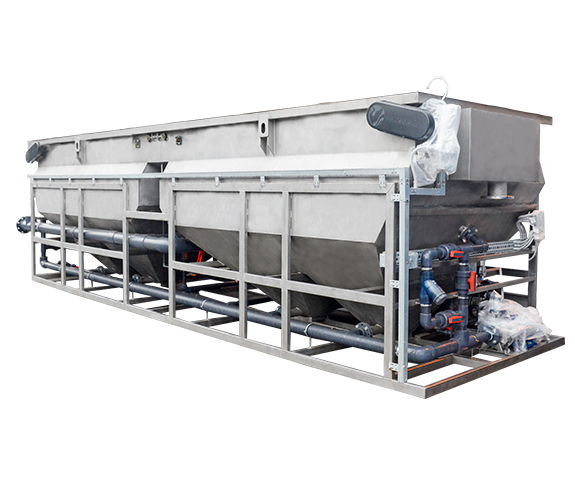

Флотатор напорный высокопроизводительный

Флотатор напорный высокопроизводительный

Флотатор напорный промышленный высокопроизводительный

Купить флотатор - tks@tekkos.ru

  • Эффективность установки:

нефтепродукты - с 100 до 0,5 мг/л
взвешенные в-ва - с 200 до 3 мг/л
жиры - с 200 до 10 мг/л

  • Материал исполнения: Сталь Ст.3, AISI304, AISI316, AISI321
  • Производительность моделей от 10 до 750 м3/ч
  • Технология рециркуляции очищенной воды
  • Возможность взрывозащищенного исполнения

Модельный ряд

Модель Q м3/ч
ТКС-ФЛВ-10 10
ТКС-ФЛВ-15 15
ТКС-ФЛВ-25 25
ТКС-ФЛВ-32,5 32,5
ТКС-ФЛВ-40 40
ТКС-ФЛВ-50 50
ТКС-ФЛВ-65 65
ТКС-ФЛВ-80 80
ТКС-ФЛВ-100 100
ТКС-ФЛВ-150 150
ТКС-ФЛВ-200 200
ТКС-ФЛВ-250 250
ТКС-ФЛВ-312,5 312,5
ТКС-ФЛВ-375 375
ТКС-ФЛВ-500 500
ТКС-ФЛВ-625 625
ТКС-ФЛВ-750 750

Модификации

Модиф-икация Флотационные емкости Материал емкости и рамы Трубо-проводная обвязка Механизм удаления флотопены Скребковый механизм удаления осадка Электро-оборуд-ование
ФЛВ-Х Ст.3 2 флотационные емкости с механизмами удаления пены и осадка Сталь 3 с антикор-розионным покрытием ПВХ, нерж. сталь AISI304 Нерж. сталь AISI304 Нерж. сталь AISI304 Клеммная коробка IP65
ФЛВ-Х Ст.3 ШУ 2 флотационные емкости с механизмами удаления пены и осадка Сталь 3 с антикор-розионным покрытием ПВХ, нерж. сталь AISI304 Нерж. сталь AISI304 Нерж. сталь AISI304 Шкаф управления на ПЛК Delta
ФЛВ-Х 304 2 флотационные емкости с механизмами удаления пены и осадка Нержавеющая сталь AISI304 ПВХ, нерж. сталь AISI304 Нерж. сталь AISI304 Нерж. сталь AISI304 Клеммная коробка IP65
ФЛВ-Х 304 ШУ 2 флотационные емкости с механизмами удаления пены и осадка Нержавеющая сталь AISI304 ПВХ, нерж. сталь AISI304 Нерж. сталь AISI304 Нерж. сталь AISI304 Шкаф управления на ПЛК Delta
ФЛВ-Х 321 2 флотационные емкости с механизмами удаления пены и осадка Емкость: нержавеющая сталь AISI321
Рама: нержавеющая сталь AISI304
ПВХ, нерж. сталь AISI321 Нерж. сталь AISI321 Нерж. сталь AISI321 Клеммная коробка IP65
ФЛВ-Х 321 ШУ 2 флотационные емкости с механизмами удаления пены и осадка Емкость: нержавеющая сталь AISI321
Рама: нержавеющая сталь AISI304
ПВХ, нерж. сталь AISI321 Нерж. сталь AISI321 Нерж. сталь AISI321 Шкаф управления на ПЛК Delta
ФЛВ-Х 316 2 флотационные емкости с механизмами удаления пены и осадка Емкость: нержавеющая сталь AISI316
Рама: нержавеющая сталь AISI304
ПВХ, нерж. сталь AISI316 Нерж. сталь AISI316 Нерж. сталь AISI316 Клеммная коробка IP65
ФЛВ-Х 316 ШУ 2 флотационные емкости с механизмами удаления пены и осадка Емкость: нержавеющая сталь AISI316
Рама: нержавеющая сталь AISI304
ПВХ, нерж. сталь AISI316 Нерж. сталь AISI316 Нерж. сталь AISI316 Шкаф управления на ПЛК Delta

Расчет флотатора

Эффективность

Наименование загрязнений Допустимые концентрации на входе Эффективность очистки
Нефтепродукты до 100 мг/л до 95 % (За исключением растворенной части)
Взвешенные вещества до 200 мг/л до 75 %
Жиры до 200 мг/л до 85 %
ХПК до 800 мгО2/л до 60 % (За исключением растворенной части)
БПК до 400 мгО2/л до 60 % (За исключением растворенной части)

Базовая комплектация

Базовая комплектация Технические характеристики комплектующих
Флотационная емкость
  • камера флотации
  • камера сепарации
  • конус сбора осадка
  • секция сбора очищенной воды
  • лоток для сбора и удаления флотопены
Система сатурации
  • Насосный агрегат в комплекте с технологической обвязкой (нержавеющая сталь, ПВХ)
  • Сатуратор (нержавеющая сталь)
  • Эжектор для подачи воздуха
Механизм шламоудаления
  • Скребковый транспортер из нержавеющей стали
  • Цепи транспортера из нержавеющей стали
  • Мотор-редуктор
  • Система натяжения приводной цепи
  • Защитные ограждения
  • Противоаварийная защита
Система технологических трубопроводов
  • Ручная запорная арматура
  • Материал — нержавеющая сталь, ПВХ
Электрооборудование
  • Комплект силовых и управляющих кабелей, подключенных к локальным потребителям
Контрольно-измерительные приборы
  • Датчик уровня флотокамеры
  • Электроконтактный манометр
  • Датчик аварии шламоудалителя
  • Датчик потока

Принцип работы

Процесс флотации. Исходные стоки подаются на флотатор в напорном режиме и поступают во флотационную камеру совместно с рециркуляционной водой, насыщенной воздухом. При сбросе давления растворенный воздух выделяется из воды в виде микропузырьков. Микропузырьки прилипают к частицам загрязнений и поднимают их в верхнюю часть камеры флотации (зону флотации), образуя пенный слой.

Сепарация на тонкослойных элементах. Очищаемая вода из зоны флотации поступает в зону сепарации, расположенную в нижней части флотационной камеры и оснащенную тонкослойными элементами. В данной секции происходит окончательное выделение растворенного воздуха, наличие тонкослойных элементов ускоряет всплытие микропузырьков.

Отвод очищенной воды. При выходе из тонкослойных элементов поток очищенной воды меняет направление на восходящее и поступает в камеру очищенной воды, откуда отводится самотеком.

Насыщение воды воздухом. Часть очищенной воды циркуляционным насосом подается в сатуратор, где происходит насыщение воды воздухом. Подача воздуха в воду производится через эжектор циркуляционного насоса. Из сатуратора насыщенная воздухом вода подается на вход камеры флотации.

Удаление флотопены. Флотопена удаляется с поверхности воды скребковым механизмом с электроприводом в приемный лоток, из которого отводится самотеком.

Вывод осадка. Образующийся осадок собирается в нижней конусной части флотационной камеры и периодически отводится из установки.

Монтаж и сервис

Монтаж

Пусконаладка

Гарантия и сервис
  • установка контейнера на фундамент;
  • подключение трубопроводов;
  • подвод кабелей электропитания;
  • подключение средств автоматизации.
  • шеф-монтаж и пусконаладка;
  • индивидуальные комплексные испытания оборудования с выходом на рабочий режим;
  • поверка средств измерения;
  • обучение персонала.
  • Гарантия 18 месяцев.
  • Расширенная гарантия 60 месяцев.
  • Экстренный выезд сервис-инженера в течение 1 суток.
  • Плановое техническое обслуживание: проверка состояния, регулировка, ревизия узлов, замена быстроизнашиваемых деталей.
