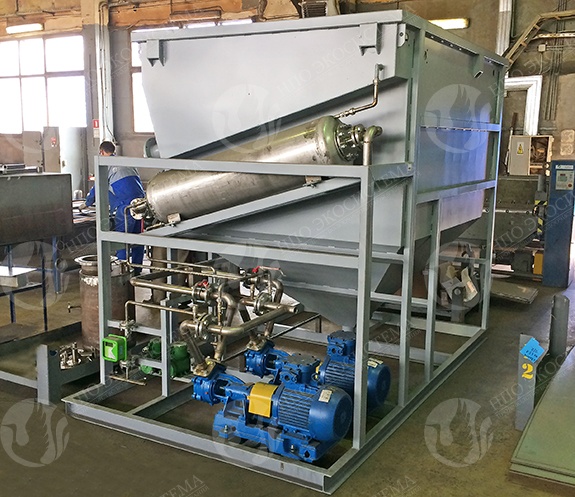

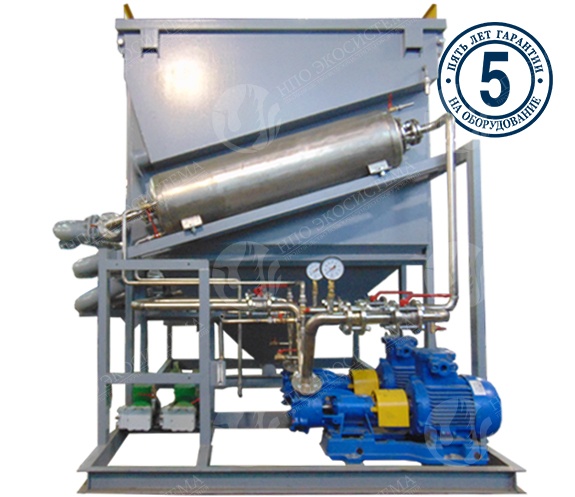

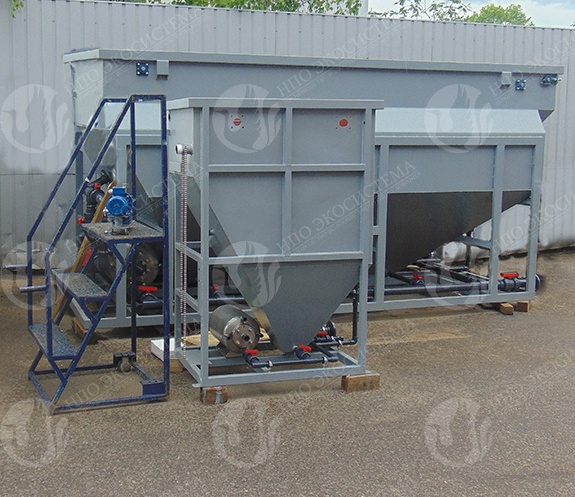

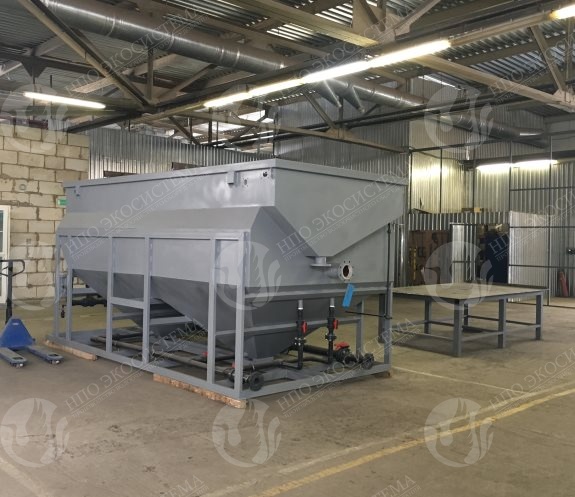

Флотатор напорный промышленный ФЛ

Флотатор напорный промышленный ФЛ

Флотатор ФЛП предназначен для удаления нефтепродуктов, взвешенных веществ, жиров и аналогичных загрязнений

Купить флотатор - tks@tekkos.ru

  • Эффективность установки:

нефтепродукты - с 500 до 0,5 мг/л
взвешенные в-ва - с 1 000 до 3 мг/л
жиры - с 500 до 10 мг/л

  • Материал исполнения: Сталь Ст.3, AISI304, AISI316, AISI321
  • Встроенный трубный флокулятор с двумя статическими смесителями
  • Увеличенный карман приема флотопены, усиленный механизм шламоудаления
  • Технология рециркуляции очищенной воды

Модельный ряд

Модель флотатора Q м3/час
ТКС-ФЛ-1 1
ТКС-ФЛ-2,5 2,5
ТКС-ФЛ-5 5
ТКС-ФЛ-10 10
ТКС-ФЛ-15 15
ТКС-ФЛ-20 20
ТКС-ФЛ-25 25
ТКС-ФЛ-32,5 32,5
ТКС-ФЛ-40 40
ТКС-ФЛ-50 50
ТКС-ФЛ-65 65
ТКС-ФЛ-80 80
ТКС-ФЛ-100 100
ТКС-ФЛ-130 130
ТКС-ФЛ-160    160
ТКС-ФЛ-200 200

Модификации напорного флотатора

Модифи-кация Камера флотации Материал емкости и рамы Насосный агрегат (3 шт.) Сатуратор (3 шт.) Трубо-проводная обвязка Механизм шламо-удаления Электро-оборуд-ование

ФЛ-Х Ст.3

3 флота-ционные емкости с механизмами шламо-удаления

Сталь 3 с антикорроз-ионным покрытием

EBARA, нерж. сталь AISI304

Нерж. сталь AISI304

ПВХ, нерж. сталь AISI304

Нерж. сталь AISI304

Клеммная коробка IP65

ФЛ-Х Ст.3 ШУ

3 флота-ционные емкости с механизмами шламо-удаления

Сталь 3 с антикорроз-ионным покрытием

EBARA, нерж. сталь AISI304

Нерж. сталь AISI304

ПВХ, нерж. сталь AISI304

Нерж. сталь AISI304

Шкаф управ-ления на ПЛК Delta

ФЛ-Х 304

3 флота-ционные емкости с механизмами шламо-удаления

Нерж. сталь AISI304

EBARA, нерж. сталь AISI304

Нерж. сталь AISI304

ПВХ, нерж. сталь AISI304

Нерж. сталь AISI304

Клем-мная коробка IP65

ФЛ-Х 304 ШУ

3 флота-ционные емкости с механизмами шламо-удаления

Нерж. сталь AISI304

EBARA, нерж. сталь AISI304

Нерж. сталь AISI304

ПВХ, нерж. сталь AISI304

Нерж. сталь AISI304

Шкаф управ-ления на ПЛК Delta

ФЛ-Х 321

3 флота-ционные емкости с механизмами шламо-удаления

Емкость: нерж. сталь AISI321
Рама: нерж. сталь AISI304

EBARA, нерж. сталь AISI316

Нерж. сталь AISI304

ПВХ, нерж. сталь AISI321

Нерж. сталь AISI321

Клем-мная коробка IP65

ФЛ-Х 321 ШУ

3 флота-ционные емкости с механизмами шламо-удаления

Емкость: нерж. сталь AISI321
Рама: нерж. сталь AISI304

EBARA, нерж. сталь AISI316

Нерж. сталь AISI304

ПВХ, нерж. сталь AISI321

Нерж. сталь AISI321

Шкаф управ-ления на ПЛК Delta

ФЛ-Х 316

3 флота-ционные емкости с механизмами шламо-удаления

Емкость: нержавеющая сталь AISI316
Рама: нерж. сталь AISI304

EBARA, нерж. сталь AISI316

Нерж. сталь AISI316

ПВХ, нерж. сталь AISI316

Нерж. сталь AISI316

Клем-мная коробка IP65

ФЛ-Х 316 ШУ

3 флота-ционные емкости с механизмами шламо-удаления

Емкость: нерж. сталь AISI316
Рама: нерж. сталь AISI304

EBARA, нерж. сталь AISI316

Нерж. сталь AISI316

ПВХ, нерж. сталь AISI316

Нерж. сталь AISI316

Шкаф управ-ления на ПЛК Delta

Расчет флотатора напорного

Эффективность флотатора напорного

Наименование загрязнений Допустимые концентрации на входе Эффективность очистки
Нефтепродукты до 500 мг/л до 99 % (За исключением растворенной части)
Взвешенные вещества до 1000 мг/л до 95 %
Жиры до 500 мг/л до 95 %
ХПК до 4000 мгО2/л до 80 % (За исключением растворенной части)
БПК до 2500 мгО2/л до 80 % (За исключением растворенной части)

Базовая комплектация

Базовая комплектация Технические характеристики комплектующих
Флотационная емкость
  • камера флотации
  • камера сепарации
  • конус сбора осадка
  • секция сбора очищенной воды
  • лоток для сбора и удаления флотопены
Система сатурации
  • Насосный агрегат в комплекте с технологической обвязкой (нержавеющая сталь, ПВХ)
  • Сатуратор (нержавеющая сталь)
  • Эжектор для подачи воздуха
Механизм шламоудаления
  • Скребковый транспортер из нержавеющей стали
  • Цепи транспортера из нержавеющей стали
  • Мотор-редуктор
  • Система натяжения приводной цепи
  • Защитные ограждения
  • Противоаварийная защита
Система технологических трубопроводов
  • Ручная запорная арматура
  • Материал — нержавеющая сталь, ПВХ
Электрооборудование
  • Комплект силовых и управляющих кабелей, подключенных к локальным потребителям
Контрольно-измерительные приборы
  • Датчик уровня флотокамеры
  • Электроконтактный манометр
  • Датчик аварии шламоудалителя
  • Датчик потока

Принцип работы

Процесс флотации. Исходные стоки подаются на флотатор в напорном режиме и поступают во флотационную камеру совместно с рециркуляционной водой, насыщенной воздухом. При сбросе давления растворенный воздух выделяется из воды в виде микропузырьков. Микропузырьки прилипают к частицам загрязнений и поднимают их в верхнюю часть камеры флотации (зону флотации), образуя пенный слой.

Сепарация на тонкослойных элементах. Очищаемая вода из зоны флотации поступает в зону сепарации, расположенную в нижней части флотационной камеры и оснащенную тонкослойными элементами. В данной секции происходит окончательное выделение растворенного воздуха, наличие тонкослойных элементов ускоряет всплытие микропузырьков.

Отвод очищенной воды. При выходе из тонкослойных элементов поток очищенной воды меняет направление на восходящее и поступает в камеру очищенной воды, откуда отводится самотеком.

Насыщение воды воздухом. Часть очищенной воды циркуляционным насосом подается в сатуратор, где происходит насыщение воды воздухом. Подача воздуха в воду производится через эжектор циркуляционного насоса. Из сатуратора насыщенная воздухом вода подается на вход камеры флотации.

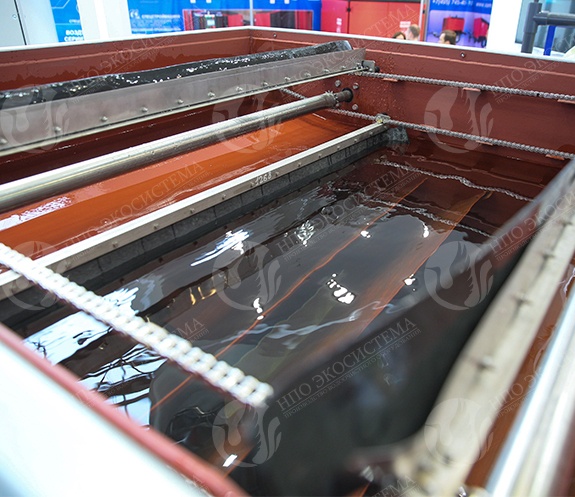

Удаление флотопены. Флотопена удаляется с поверхности воды скребковым механизмом с электроприводом в приемный лоток, из которого отводится самотеком.
Вывод осадка. Образующийся осадок собирается в нижней конусной части флотационной камеры и периодически отводится из установки.

Монтаж и сервис

Монтаж

Пусконаладка

Гарантия и сервис

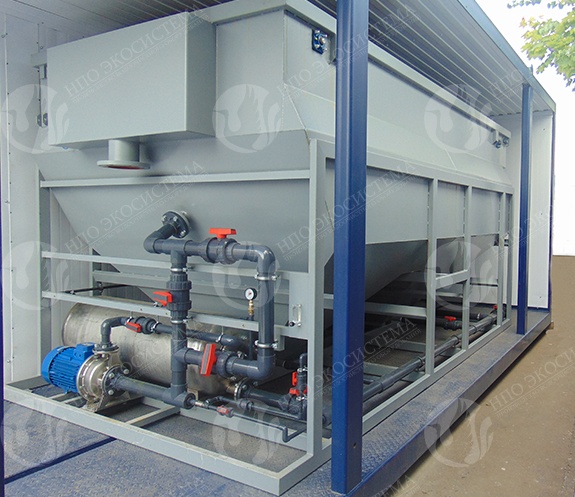

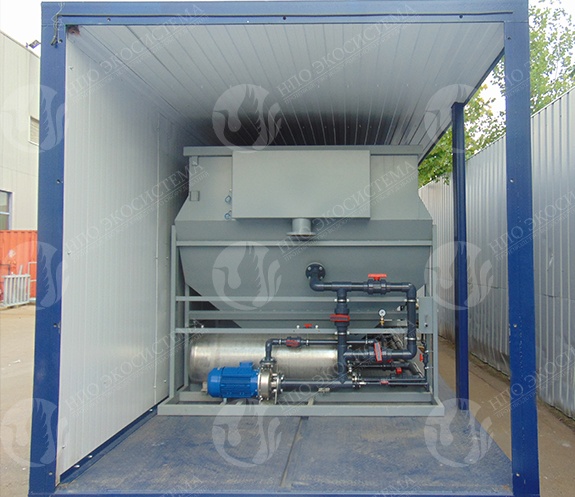

  • установка контейнера на фундамент;
  • подключение трубопроводов;
  • подвод кабелей электропитания;
  • подключение средств автоматизации.
  • шеф-монтаж и пусконаладка;
  • индивидуальные комплексные испытания оборудования с выходом на рабочий режим;
  • поверка средств измерения;
  • обучение персонала.
  • Гарантия 18 месяцев.
  • Расширенная гарантия 60 месяцев.
  • Экстренный выезд сервис-инженера в течение 1 суток.
  • Плановое техническое обслуживание: проверка состояния, регулировка, ревизия узлов, замена быстроизнашиваемых деталей.
